特性

• 优化用于配合MAX2990 PLC基带调制解调器工作
• Rx通路集成频带选择滤波器、AGC和10位ADC
• Tx通路集成波形整形滤波器、可编程前置驱动器增益和10位DAC
• 高达1.2Msps的可变采样率
• 内置60dB动态范围的AGC和消直流失调电路
• 可编程滤波器支持CENELEC、FCC及ARIB频段
• 3.3V单电源供电
• 70mA典型电源电流(半双工模式)
• 扩展级工作温度范围

产品详情和应用

MAX2991电力线通信模拟前端(AFE)是一款性能优异的集成电路，具有极高的集成度和优异的性能，可有效降低整体系统成本。MAX2991是首款专为通过电力线传输OFDM (正交频分复用)调制信号而设计的AFE。可编程滤波器工作在10kHz至490kHz频带，可利用同一器件支持CENELEC、FCC和ARIB通信标准。

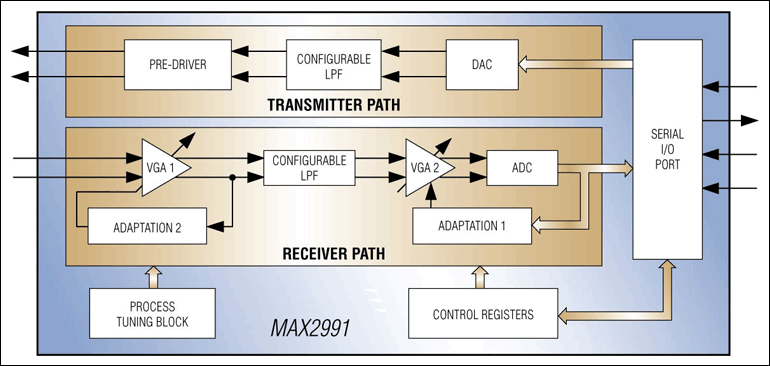

MAX2991收发器提供两个主要通道：发送(Tx)通路和接收(Rx)通路。发送通路将OFDM调制信号注入交流或直流线路。发送通道由数字IIR滤波器、数/模转换器(DAC)及后续低通滤波器、前置线路驱动器组成。接收通道用于信号增强、滤波和接收信号数字化。接收器由低通和高通滤波器、两级自动增益控制(AGC)以及模/数转换器(ADC)组成。集成AGC可将信号的动态范围最大提高至60dB，低通滤波器可消除带外噪声并选择所要求的频带。ADC转换器将经过增强和放大的输入信号转换为数字格式。集成消失调电路大大降低了直流失调。

MAX2991与MAX2990 PLC基带调制解调器配合使用，提供当前市场上性价比最高的电力线网络数据通信方案。MAX2991工作在-40°C至+85°C温度范围，采用48引脚LQFP封装。

应用

• 自动抄表
• 楼宇自动化
• 制热、通风与空调控制(HVAC)
• 家庭自动化
• 工业自动化
• 照明控制
• 远距离监控
• 安全系统/无钥匙门禁
• 传感器控制和数据采集
• 智能卡
