ADI亚德诺 AD9988 产品介绍
2026-03-09
0次
特性
- 灵活的可重新配置无线电通用平台设计
- 变送器/接收器通道带宽高达 1.2 GHz (4T4R)
- RF DAC/RF ADC 射频频率范围高达 7.5 GHz
- 具有多芯片同步功能的片内 PLL
- 外部 RF 时钟输入选项
- 多种数字特性
- 可选的插值和抽取滤波器
- 可配置的 DDC 和 DUC
- 8 个细调复数 DUC (FDUC) 和 4 个粗调复数 DUC (CDUC)
- 8 个细调复数 DDC (FDDC) 和 4 个粗调复数 DDC (CDDC)
- FDUC 和 FDDC 是可完全置于旁路的
- 每个 DUC 或 DDC 都有 2 个独立的 48 位 NCO
- 可编程 192 抽头 PFIR 滤波器，用于接收均衡
- 支持通过 GPIO 加载的 4 种不同的配置文件设置
- 接收 AGC 支持
- 用于快速 AGC 控制，具有低延迟的快速检测
- 用于缓慢 AGC 控制的信号监控器
- 专用 AGC 支持引脚
- 发射 DPD 支持
- 每个发送数据路径的可编程延迟和增益
- DPD 观察路径的粗调 DDC 延迟调整
- 支持实数或复数数字数据（8、12 或 16 位）
- 辅助特性
- 具有可选分频比的 ADC 时钟驱动器
- 功率放大器下游保护电路
- 片内温度监控单元
- 可编程 GPIO 引脚支持模式间的切换
- TDD 省电选项和共享 ADC
- SERDES JESD204B 或 JESD204C 接口，16 个通道，速率高达 24.75 Gbps
- 8 通道 JESD204B/C 变送器 (JTx) 和 8 通道 JESD204B/C 接收器 (JRx)
- 支持子类 1
- 支持多套件同步

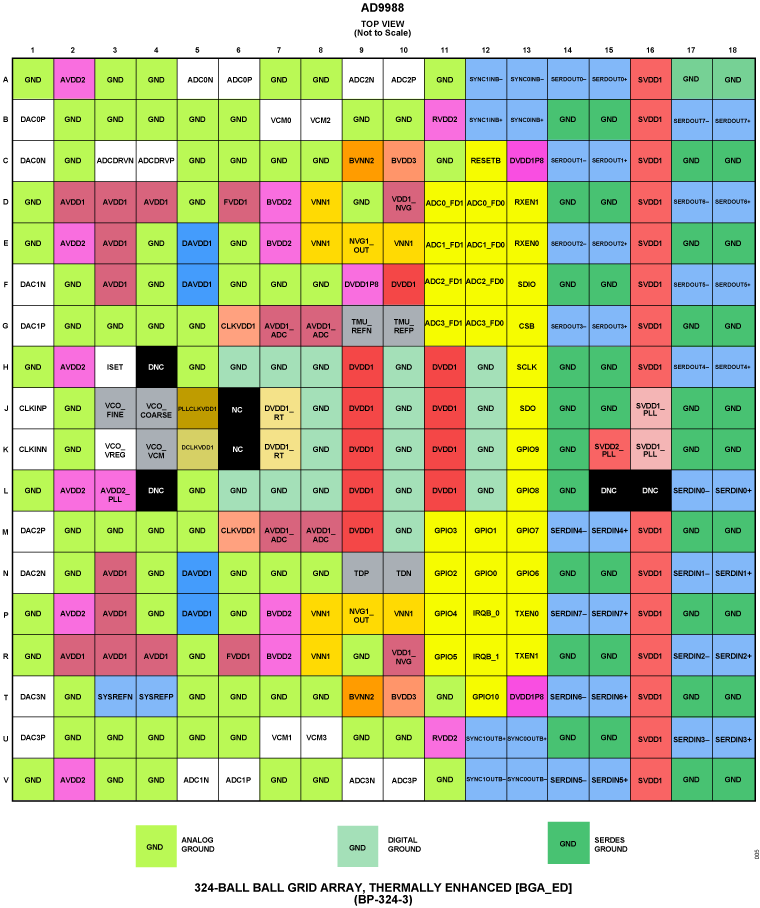

- 15毫米××15毫米、324 球 BGA，间距 0.8 毫米
产品详情和应用
AD9988 是一款高度集成的套件，具有四个 16 位、12 GSPS 最大采样率、RF 数模转换器 (DAC) 内核，以及四个 12 位、4 GSPS 速率、RF 模数转换器 (ADC) 内核。该套件通过 4T4R 配置，支持 4 个变送器通道和 4 个接收器通道。该产品非常适合四天线 TDD 变送器应用，在该应用中，接收器路径可以在接收器和观察模式之间共享。可以配置和切换 GPIO 引脚，以支持不同的用户模式，同时保持相位一致性。在 4T4R 配置中，支持的最大射频通道带宽为 1.2 GHz，采样分辨率为 16 位。AD9988具有一个 16 通道 24.75 Gbps JESD204C 或 15.5 Gbps JESD204B 串行数据端口，其中每个变送/接收链路最多可支持八个通道，还有一个片内时钟乘法器，并具有针对直接面向 RF 射频应用的多频带的数字信号处理能力。
应用
- 无线通信基础设施
- W-CDMA、LTE、LTE-A、大规模多输入多输出（MIMO）
- 点对点微波、E 波段和 5G mmWave
- 宽带通信系统
- DOCSIS 3.0+ 电缆调制解调器终端系统 (CMTS)
- 通讯测试与测量系统
