特性

• 小封装: 0.3in²内集成了四个通道
• 低功耗: 340mW/通道(典型值)
• 高速: 3V_P-P供电时，支持200Mbps
• -1V至+5.2V电压范围
• 集成引脚开关(-1V至+24V关闭范围)
• 集成PMU开关(-1V至+24V工作范围)
• 无源负载
• 通过引脚控制关闭的低漏电流模式：10nA (最大值)
• 超低增益误差和失调误差

产品详情和应用

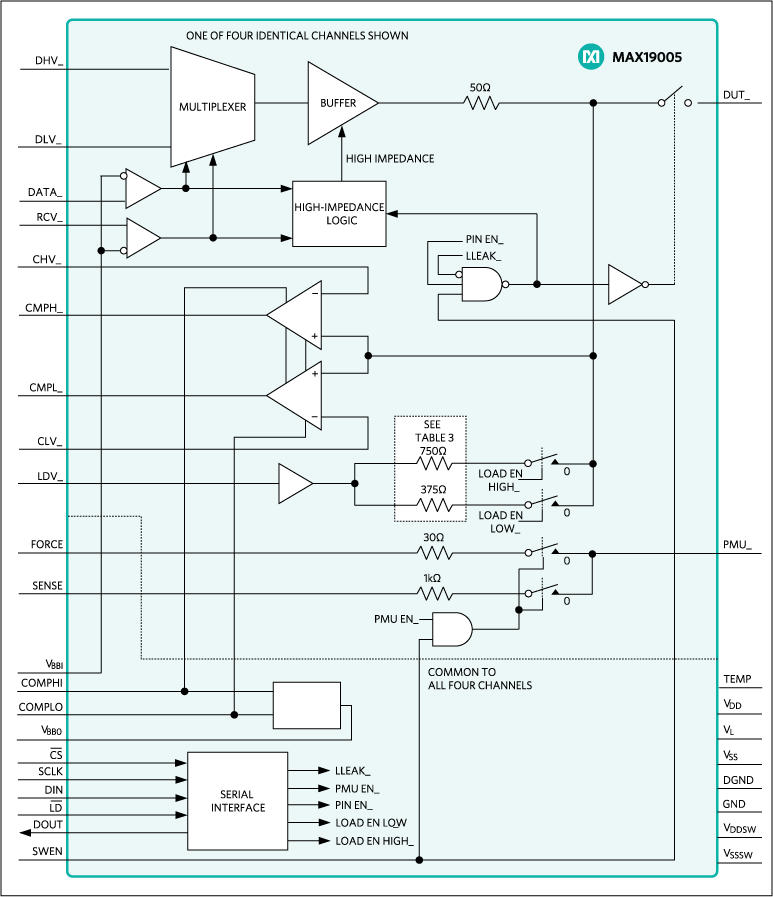

MAX19005为四通道、超低功耗引脚电子IC，包括两级引脚驱动器、一个窗比较器、一路无源负载和连接每个通道的加载感应开尔文开关参数测量单元(PMU)。驱动器具有-1V至+5.2V电压范围，提供高阻抗模式，即使在低压摆幅下也可保持高线性指标。窗比较器具有240MHz等效输入带宽，可编程输出电压。无源负载为被测件(DUT)提供上拉和下拉。

通过3线、低压、CMOS兼容串口选择低漏电流、高阻抗配置，高速PMU开关通过专用的数字输入控制。

器件提供80引脚、12mm x 12mm、0.5mm引脚间距的TQFP封装，底部带有6mm × 6mm裸焊盘，帮助改善散热。器件工作在0°C至+70°C商业级温度范围，提供管芯温度监测输出。

应用

• 有源老化系统
• DRAM探测器
• 低成本混合信号/片上系统(SoC)测试器
• NAND闪存测试器
• 结构测试装置
