ADI亚德诺 ADATE320 产品介绍
2026-03-09
0次
特性
- 1.25 GHz、2.5 Gbps数据速率
- 带高阻抗和反射箝位电路的3电平驱动器
- 窗口比较器和差分比较器
- 有源可编程负载：±25 mA
- 范围为−1.5 V至+4.5 V的每引脚参数测量单元(PMU)
- 低漏电流模式：<5 nA（典型值）
- 集成16位DAC和偏置/增益校正
- 功耗：1.2 W（每通道）(ADATE320)
- 功耗：1.3 W（每通道）(ADATE320-1)
- 驱动器
- 电压范围：-1.5 V至+4.5 V
- 精密调整端接： 50.0 Ω
- 无端接摆幅：50 mV最小值至6.0 V最大值
- 脉冲宽度：400 ps（最小值），1.0 V编程摆幅
- 25 ps确定性抖动
- 比较器
- 差分和单端窗口模式
- 100 ps等效输入上升/下降时间(ERT/EFT)
- 250 mV电流模式逻辑(CML)输出(ADATE320)
- 400 mV CML输出(ADATE320-1)
- 负载
- 每引脚PMU (PPMU)
- 电压驱动/顺从电压范围：-1.5 V至+4.5 V
- 5个电流范围
- ±40 mA、±1 mA、±100 μA、±10 μA、±2 μA
- 专用Go/No-Go比较器
- 直流电平
- 完全集成的专用16位DAC
- 搭载自动加/乘功能的片内增益和偏置校准寄存器

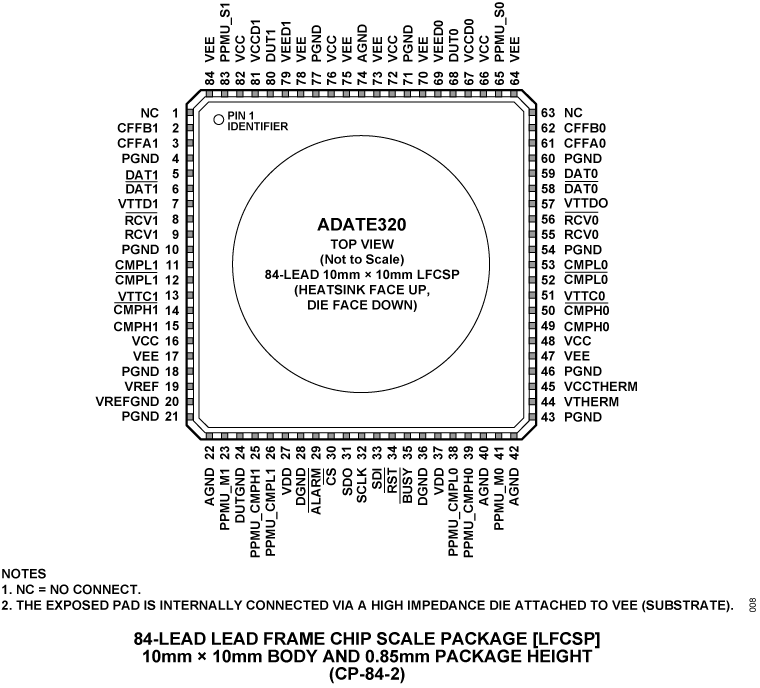

- 84引脚10 mm × 10 mm LFCSP封装（0.4 mm间距）
产品详情和应用

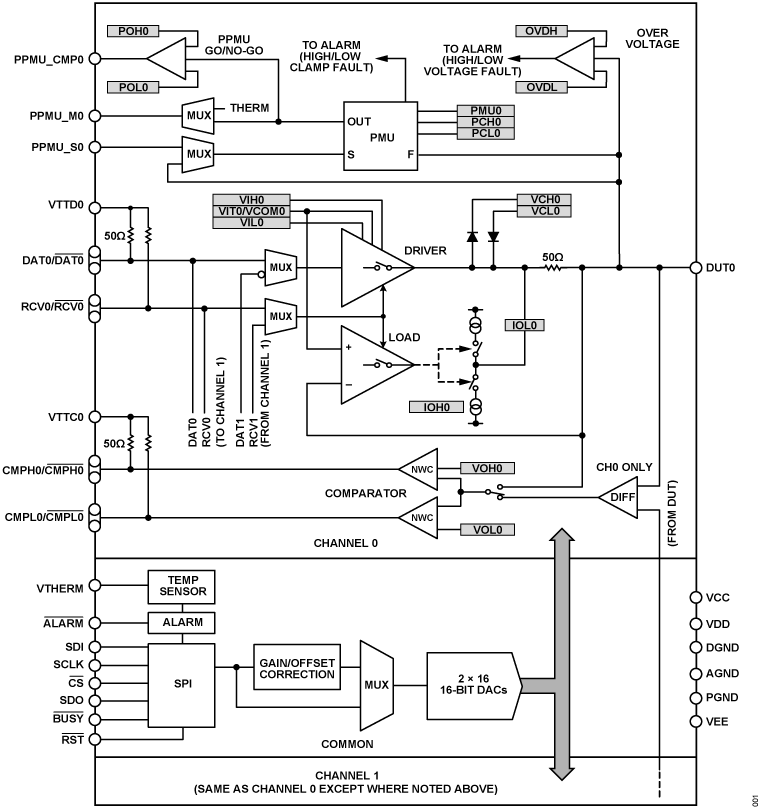

ADATE320是一款完整的单芯片ATE解决方案，用于执行驱动器、比较器和有源负载(DCL)、四象限单引脚参数测量单元(PPMU)的引脚电子功能。集成片内校准寄存器的专用16位数模转换器(DAC)可提供器件工作所需的所有直流电平。
这款驱动器提供三种有源模式：高、低和端接模式以及高阻抗抑制状态。当驱动器未对此线路进行有源端接时，抑制状态以及集成动态箝位有利于传输线路反射的显著衰减。开路驱动能力为−1.5 V至+4.5 V，支持各种标准自动测试设备(ATE)和仪器仪表应用。
ADATE320可用作双通道单端引脚电子通道或单差分通道。除了每通道高速窗口比较器之外，ADATE320提供适合差分ATE应用的可编程阈值差分比较器。
用于DCL和PPMU功能的所有直流电平都由专用片内16位DAC产生。为了支持精确的电平编程，ADATE320集成校准功能，可校正每个功能模块的增益和失调误差。校正系数可以存储在片内，写入DAC的任何值都会利用适当的校正系数进行自动调整。
ADATE320使用串行可编程接口(SPI)总线对所有功能模块、DAC和片内校准常数进行编程。它还有一个片内温度传感器和过压/欠压故障箝位电路，用于监控和报告器件温度，以及工作期间可能发生的任何输出引脚或瞬变PPMU电压故障。
ADATE320提供两种版本：标准版本具有输出摆幅为250 mV的高速比较器输出。ADATE320-1具有400 mV输出摆幅。更多信息请参考“订购指南”。
应用
- 自动测试设备(ATE)
- 半导体/电路板测试系统
- 仪器仪表和表征设备
