ADI亚德诺 AD5560 产品介绍
2026-03-09
0次
特性
- 可编程器件电源(DPS)
- FV、MI、MV、FNMV功能
- 5个内部电流范围（片内RSENSE）
- ±5 μA、±25 μA、±250 μA、±2.5 mA、±25 mA
- 2个外部高电流范围（外部RSENSE）
- EXTFORCE1：±1.2 A（最大值）
- EXTFORCE2：±500 mA（最大值）
- 集成可编程电平
- 全部为16位DAC：驱动DAC、比较器DAC、箝位DAC、失调DAC、OSD DAC、DGS DAC
- 可编程开尔文箝位和报警
- 片内集成失调和增益校正寄存器
- 驱动DAC提供斜坡电源压摆模式
- 可编程压摆率特性：1 V/μs至0.3 V/μs
- DUTGND开尔文检测和报警
- 25 V FV跨度，可在−22 V至+25 V范围内非对称工作
- 片内集成比较器
- 可联合多个器件以提供更高的电流
- 保护放大器
- 系统PMU连接
- 电流箝位
- 芯片温度传感器和关断特性
- 片内集成二极管测温阵列
- 可通过诊断寄存器访问内部节点
- 开漏报警标志（温度、电流箝位、开尔文报警）
- SPI/MICROWIRE/DSP兼容型接口

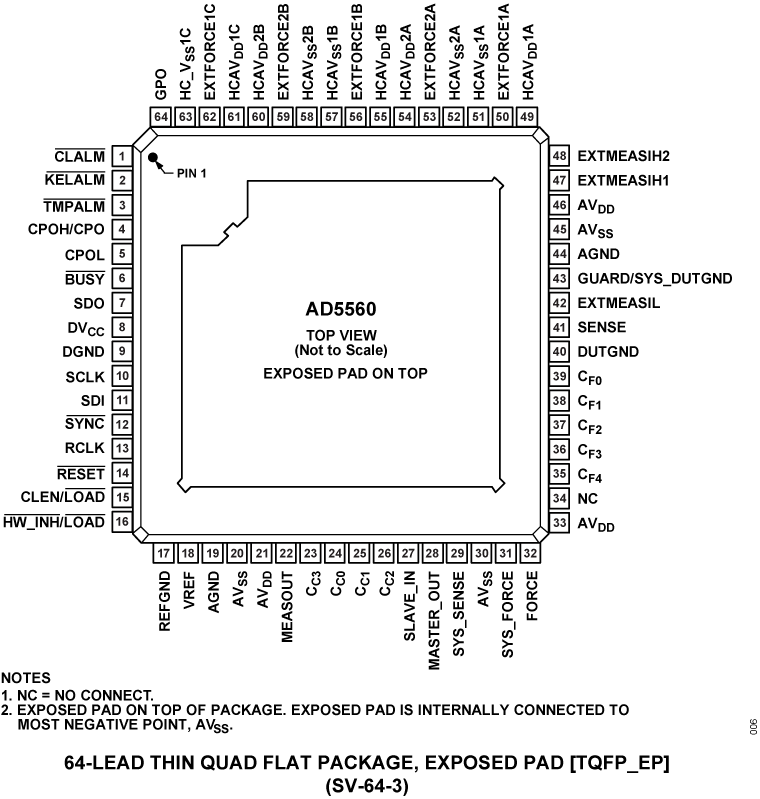

- 64引脚(10 mm × 10 mm)TQFP封装，带裸露焊盘（顶部）

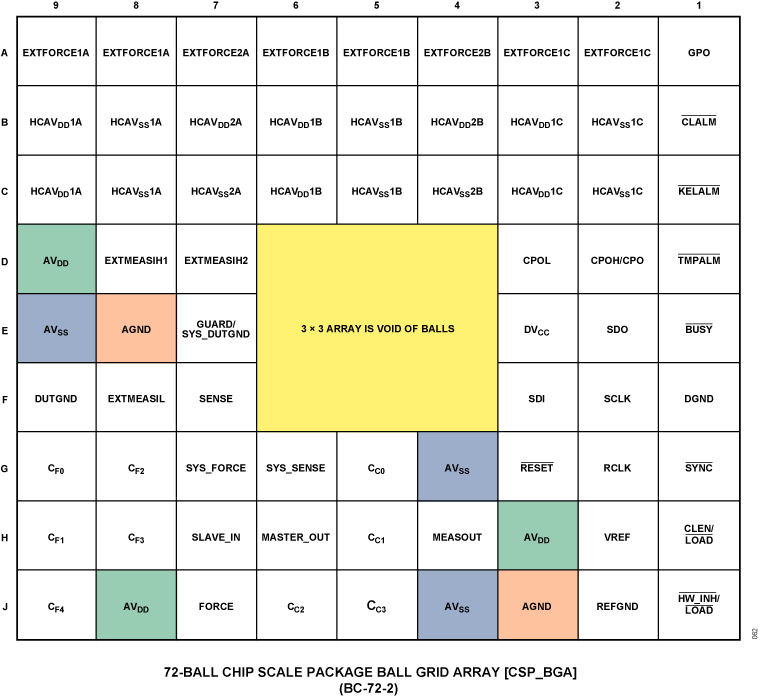

- 72引脚(8 mm × 8 mm)倒装芯片BGA封装
产品详情和应用

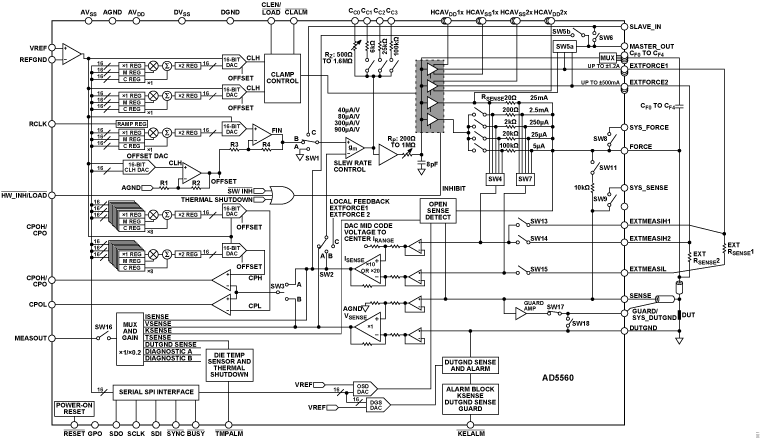

AD5560是一款高性能、高集成度器件电源，提供可编程的驱动电压和测量范围。该产品包括所需的DAC电平，用以设置驱动放大器的可编程输入，此外还包括箝位和比较器电路。片内集成用于DAC功能的失调和增益校正功能。它提供多种可编程测量电流范围，包括五种内部固定范围和两种分别提供最高1.2 A和500 mA电流的外部可选范围（EXTFORCE1和EXTFORCE2）。高电流电平时可实现的电压范围受裕量和最大功耗限制。通过并联或联合多个DPS器件，可以实现1.2 A以上的电流范围或高电流与高电压组合。发生过流、过温状况时，它会提供开漏报警输出，或者在SENSE、DUTGND线上提供开尔文报警。
该DPS的功能通过一个与SPI™、QSPI™、MICROWIRE™、DSP接口标准兼容的简单三线式串行接口控制，接口时钟速度最高可达50 MHz。
应用
- 自动测试设备(ATE)
- 器件电源
