ADI亚德诺 ADATE304 产品介绍

2026-03-09 0次

特性

驱动器
3电平驱动器，提供高阻态模式和内置箝位电路
精密调整的输出电阻
低泄漏模式：<10 nA（典型值）
电压范围：−2.0 V至+6.0 V
脉冲宽带：2.4 ns（最小值），2 V端接
比较器
窗口和差分比较器
输入等效带宽：500 MHz
负载
最大±12 mA电流能力
单引脚PMU
驱动电压范围：−2.0 V至+6.0 V
5种电流范围：32 mA、2 mA、200 µA、20 µA、2 µA

电平
14位DAC提供DCL电平
校准的INL典型值小于±5 mV
16位DAC提供PMU电平
FV模式下校准的INL线性度典型值小于±1.5 mV
HVOUT输出缓冲器
输出范围：0 V至13.5 V

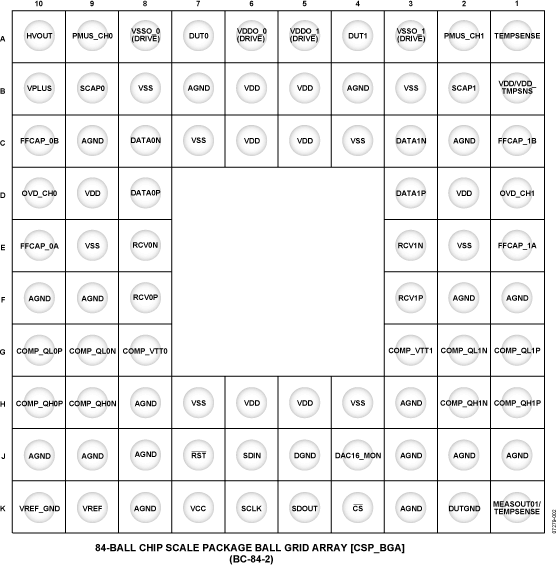

84引脚、9 mm × 9 mm倒装芯片BGA封装
功耗：每通道900 mW（空载）

产品详情和应用

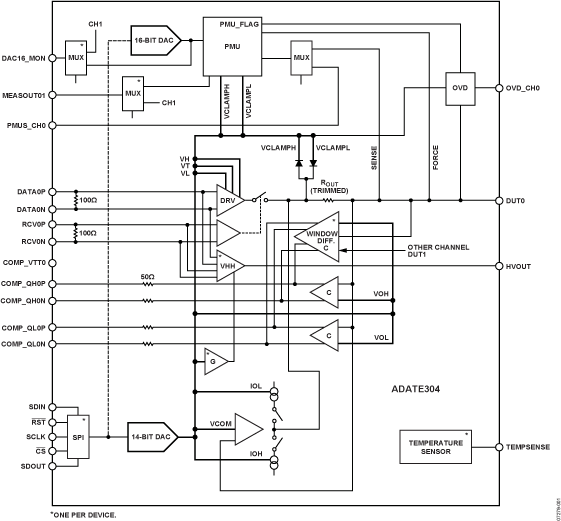

ADATE304是一款完整的单芯片解决方案，用于在ATE应用中执行驱动器、比较器和有源负载(DCL)、单引脚(Per Pin) PMU、直流电平的引脚电子功能。它还内置一个HVOUT驱动器和VHH缓冲器，能够产生最高13.5 V的电压。

驱动器提供三种有源状态：数据高电平状态、数据低电平状态和期限状态，以及一种抑制状态。抑制状态与集成动态箝位一起使用时，有利于实现高速有源端接。通过调整正负电源电压，ADATE304支持两种输出电压范围：−2.0 V至+6.0 V和−1.25 V至+6.75 V。

每个通道都提供用于功能测试的高速窗口比较器，以及带FV/FI和MV/MI功能的单引脚PMU。DCL功能所需的全部直流电平都由片内14位DAC产生。单引脚PMU具有一个片内16位DAC，用于实现高精度操作，并且集成范围设置电阻，以尽量减少所需的外部器件数量。

ADATE304通过串行总线对所有功能模块编程，并具有一个片上温度传感器，用于监控器件温度。

应用

自动测试设备

半导体测试系统

电路板测试系统

仪器仪表和表征设备

数据手册，Rev. 0，10/08
