ADI亚德诺 ADUM140D 产品介绍
2026-03-09
0次
特性
- 高共模瞬变抗扰度：100 kV/μs
- 对辐射和传导噪声的高抗干扰能力
- 低传播延迟
- 13 ns（最大值，5 V工作电压）
- 15 ns（最大值，1.8 V工作电压）
- 最大保证数据速率：150 Mbps
- 安全和法规认证
- UL 1577
- VISO= 3000 V rms，持续1分钟
- IEC/EN/CSA 60950-1
- IEC/CSA 60601-1
- IEC/CSA 61010-1
- CQC GB 4943.1
- DIN EN IEC 60747-17 (VDE 0884-17)
- VIORM = 565 V峰值
- UL 1577
- 向后兼容性
- ADuM140E1/ADuM141E1/ADuM142E1引脚兼容ADuM1400/ADuM1401/ADuM1402
- 低动态功耗
- 1.8 V至5 V电平转换
- 高工作温度：125°C
- 故障安全高或低选项

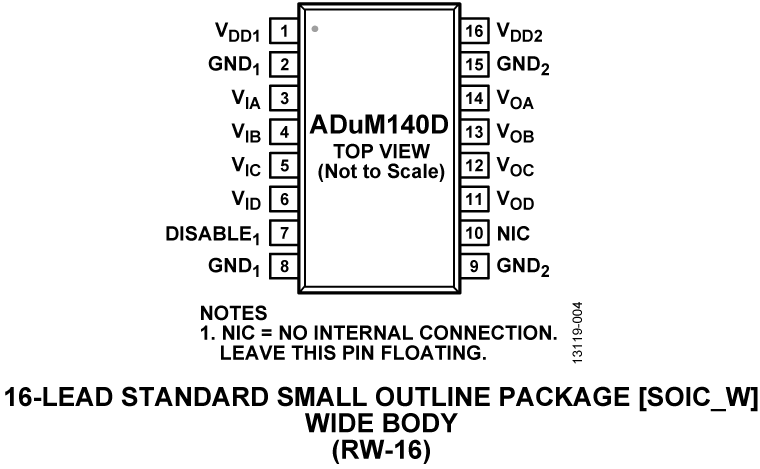

- 符合RoHS标准的16引脚SOIC封装
- 通过AEC-Q100汽车应用认证
产品详情和应用
The ADuM140D1 是一款采用ADI公司iCoupler®技术的四通道数字隔离器。这些隔离器件将高速、互补金属氧化物半导体(CMOS)与单芯片空芯变压器技术融为一体，具有优于光耦合器件和其他集成式耦合器等替代器件的出色性能特征。这些器件的最大传输延迟为13 ns，在5 V下脉冲宽度失真小于3 ns。具有严格的3.0ns（最大值）通道匹配。
ADuM140D数据通道属于独立式通道，提供多种配置选择，可承受3.0 kV rms或3.75 kV rms的电压额定值（参见“订购
指南”）。这些器件均采用1.8 V至5 V电源电压工作，与低压系统兼容，并且能够跨越隔离栅实现电压转换功能。
与其他光耦合器不同，可确保不存在输入逻辑转换时的直流正确性。它们提供两种不同的故障安全选项，输入电源未用或输入禁用时，输出转换到预定状态。ADuM140E1/ADuM141E1/ADuM142E1与ADuM1400/ADuM1401/ADuM1402引脚兼容。
应用
- 通用多通道隔离
- 串行外设接口(SPI)/数据转换器隔离
- 工业现场总线隔离
1受美国专利第5,952,849号、第6,873,065号、第6,903,578号、第7,075,329号保护。其他专利正在申请中。
