ADI亚德诺 ADUM150N 产品介绍

2026-03-09 0次

特性

高共模瞬变抗扰度：100 kV/μs
对辐射和传导噪声的高抗干扰能力
低传播延迟
- 13 ns（最大值，5 V）
- 15 ns（最大值，1.8 V）
最大保证数据速率：150 Mbps
安全和法规认证（申请中）
- UL认证：1分钟3000 V rms，符合UL 1577
- CSA元件验收通知5A
- VDE合格证书
  - DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
  - V_IORM = 565 V峰值
- CQC认证符合GB4943.1-2011

低动态功耗
产品详情和应用

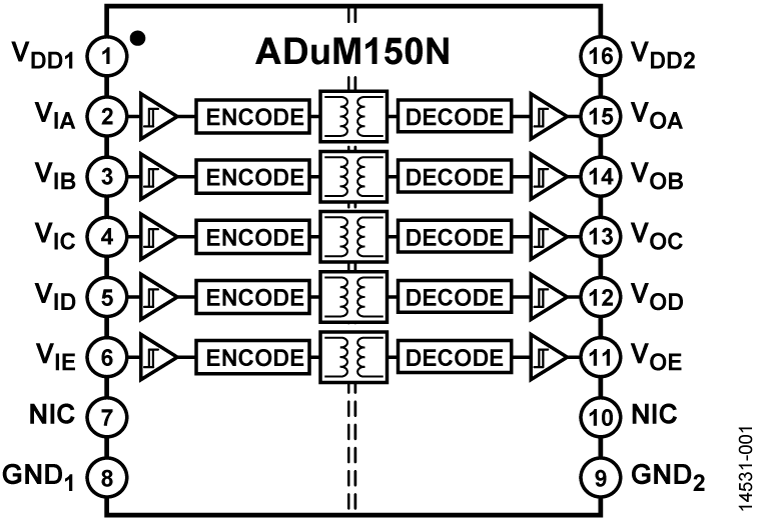

ADuM150N/ADuM151N/ADuM152N¹ 是基于 ADI 公司 iCoupler^® 技术的 5 通道数字隔离器。这些隔离元件集高速、互补金属氧化物半导体 (CMOS) 和整体式空芯变压器技术于一身，能够提供比光耦合器及其他集成耦合器更出色的性能特点。在 5 V 运行时，最大传播延迟为 13 ns，脉宽失真低于 4.5 ns。在最大 4.0 ns 时，传播延迟的信道匹配是紧密的。

ADuM150N/ADuM151N/ADuM152N 数据信道是独立的，有多种配置，耐受电压额定值为 3.0 kV rms（请参阅订购指南）。这些套件在 1.7 V - 5.5 V 之间的电源电压（任意一端）下工作，兼容更低的电压系统，支持跨隔离栅的电压转换功能。

与其他光耦合器不同，这些元件可以在没有输入逻辑转换的情况下保证直流正确性。提供两个不同的故障安全选项，在未接入输入电源时，输出可转换为预定状态。

应用
- 通用多通道隔离
- SPI 接口/数据转换器隔离
- 工业现场总线隔离
¹ 受美国专利 5,952,849；6,873,065；6,903,578 和 7,075,329 保护。其他专利正在申请中。
