ADI亚德诺 MAX22665 产品介绍
2026-03-09
0次
特性
- /V 类套件已获得 AEC-Q100 认证
- 为数字信号提供增强型电气隔离
- 具有 8mm 爬电距离和间隙的 16 引脚宽 SOIC
- 5 kVRMS 耐受时间可达 60s (VISO)
- 可持续耐受 848VRMS (VIOWM)
- 可耐受 GNDA 和 GNDB 之间 1.2/50µs 波形的 ±12.8kV 浪涌
- 高 CMTI 性能（50kV/μs，典型值）
- 低功耗
- VDD = 1.8V 时，1Mbps 速率下每通道 0.71mW
- VDD = 3.3V 时，1Mbps 速率下每通道 1.34mW
- VDD = 1.8V 时，100Mbps 速率下每通道 3.21mW
- 低传播延迟和低抖动
- 最大数据速率高达 200Mbps
- VDD = 3.3V 时，低传播延迟为 7ns（典型值）
- 时钟抖动 RMS 为 11.1ps（典型值）
- 安全法规认证
- UL 参照 UL1577
- cUL 参照 CSA 公告 5A
- VDE 0884-11 强化绝缘（待定）
产品详情和应用
MAX22663−MAX22666 是一个快速、低功耗的六通道增强型数字电气隔离器系列，采用 ADI 公司专有工艺技术。所有套件均具有强化隔离功能，对 5kV RMS 电压额定值的耐受持续时间为 60 秒。汽车应用和通用型套件的额定工作环境温度范围为 -40℃ 至 +125℃。带有 /V 后缀的套件已通过 AEC-Q100 认证。有关所有汽车级产品型号，请参阅"订购信息"。
- 工业
- 隔离式 SPI、RS-232/422/485、CAN、数字 I/O
- 现场总线通信
- 电机控制
- 医疗系统
这些套件在具有不同电源域的电路之间传输数字信号，在 1Mbps 速率下每通道功耗低至 0.71mW（1.8V 电源）。低功耗特性有助于降低系统功耗、提高可靠性并实现紧凑型设计。
这些套件的最大数据速率为 25Mbps 或 200Mbps，并提供默认高电平或默认低电平输出。这些套件具有低传播延迟和低时钟抖动，有助于减少系统延迟。

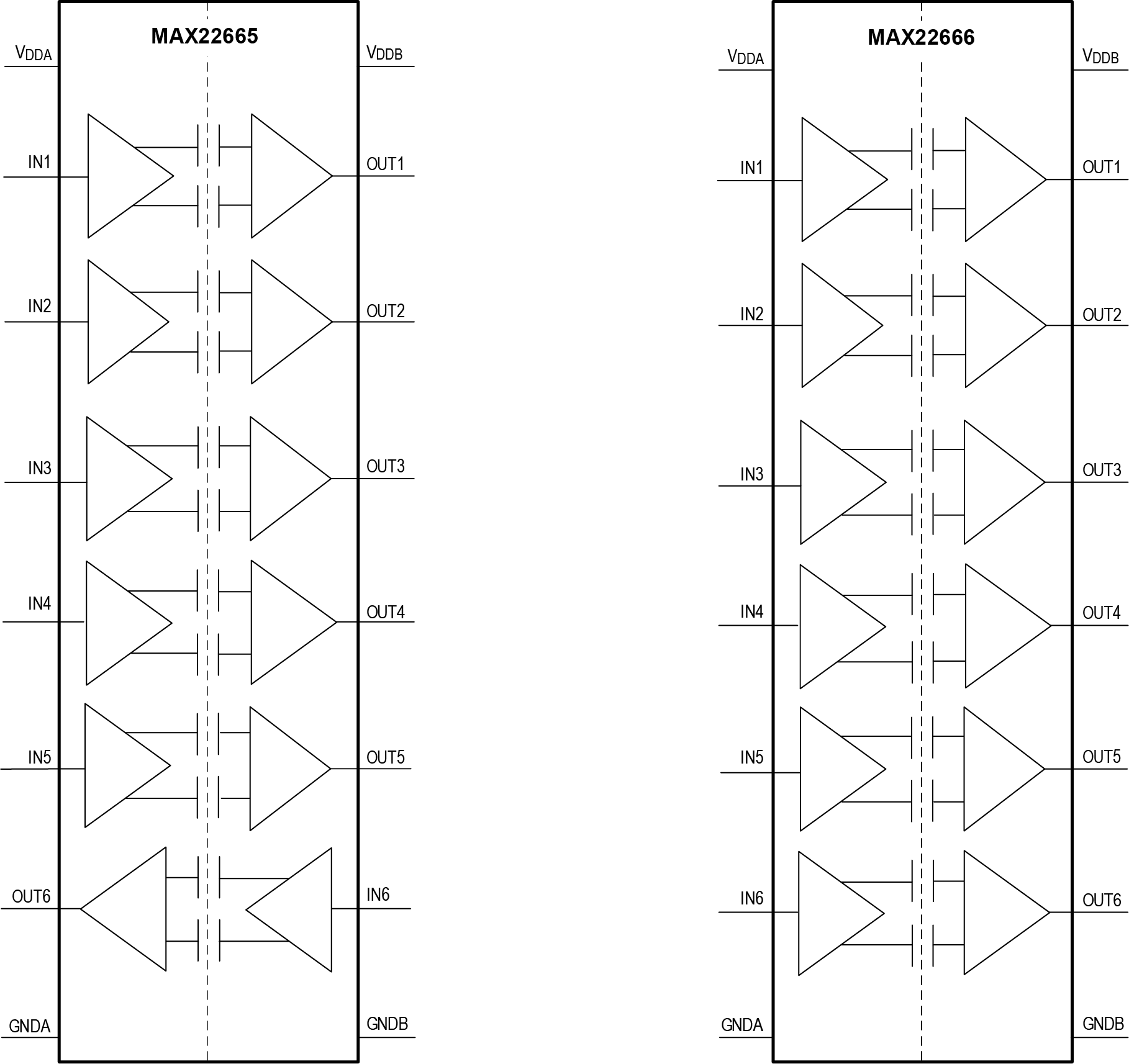

此外，这些套件每侧配备独立的 1.71V 至 5.5V 电源，因此很适合用作电平转换器。MAX22663 有三个通道向一个方向传输数字信号，而其余三个则向相反方向传输。MAX22664 有四个数字信号传输通道，其中两个沿一个方向传输，另外两个反向传输。MAX22665 有五个通道沿一个方向传输数字信号，另外一个向相反方向传输。MAX22666 的所有六个通道都沿一个方向传输数字信号。
应用
- 汽车
- 混合动力电动汽车
- 充电器
- 电池管理系统 (BMS)
- 逆变器
