特性

• 完备的数字隔离方案
  • 600V_RMS隔离，可持续长达60s
  • 单向输出具有短路保护
  • 200V_RMS工作隔离电压
  • 四路单向信号通路：2入/2出
  • 两路双向漏极开路信号通路
  • 50Mbps(最大值)单向速率
  • 2Mbps(最大值)双向速率
• 兼容众多接口标准
  • I²C
  • SPI
  • RS-232、RS-485/RS-422
  • SMBus、PMBus接口

产品详情和应用

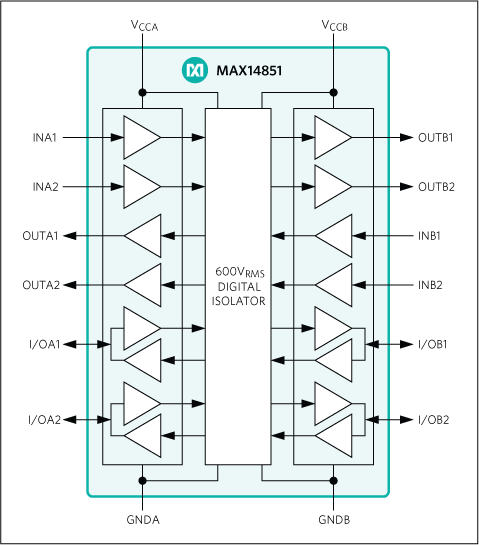

MAX14851为六通道数字隔离器，采用Maxim拥有专利的工艺技术，其单芯片设计为不同电源域之间的数字信号传输提供了紧凑、低成本方案。该项技术支持低功耗和高通道密度。

四路单向通道全部支持直流至50Mbps数据率，其中两路通道在每个方向通过隔离阻障传输数据；两路双向通道为漏极开路，均支持直流至2Mbps数据率。

隔离器每侧采用3.0V至5.5V独立供电，可用作电平转换器。MAX14851可用于隔离SPI总线、I²C总线、RS-232、RS-485/RS-422总线，以及通用隔离。用作总线隔离器时，额外通道可用于电源监测和复位信号。

MAX14851采用16引脚QSOP (3.9mm x 4.94mm)封装。器件工作在-40°C至+125°C温度范围。

应用

• 电池管理
• 工业控制系统
• I²C, SPI, RS-232/422/485隔离接口
• 医疗系统
• 电信系统
