ADI亚德诺 ADUM5201 产品介绍

2026-03-09 0次

特性

有关AEC-Q100汽车应用级器件规格，请查看ADuM520xW数据手册。
isoPower^® 集成隔离DC/DC转换器
3 V或5 V可调整输出
最高500mW输出功率
两个DC至25 Mbps (NRZ)信号隔离通道

施密特触发器输入

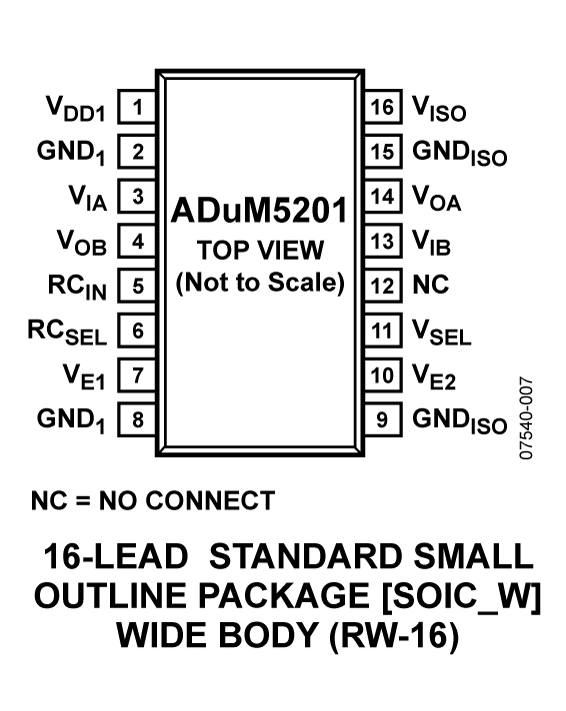

16引脚SOIC封装，爬电距离> 8mm
工作温度最高可达：105℃（最大值）
高共模瞬态抑制：> 25 kV/μs
安全管理认证
UL认证
2500 V rms/min，符合UL 1577
CSA元件验收通知 #5A（正在审批）
VDE符合证书（正在审批）
DIN V VDE V 0884-10 （VDE V 0884-10）：
2006-12
V_IORM = 560 V 峰值

产品详情和应用

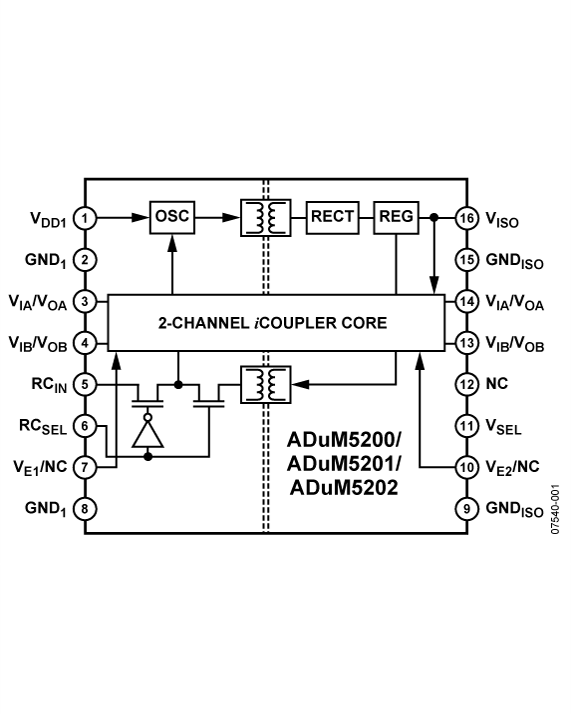

ADuM520x是双通道数字隔离器，集成isoPower^®隔离的DC/DC转换器。这个DC/DC转换器基于ADI公司的iCoupler^®技术，能够隔离5.0 V或3.3 V电压，同时提供高达500 mW的可调整隔离功率。在低功耗隔离设计中，无需使用单独的隔离DC/DC转换器。ADI公司的芯片级变压器iCoupler技术用来隔离逻辑信号以及DC/DC转换器，在小型封装内提供完整的隔离解决方案。

ADuM520x可以与基于isoPower技术的ADuM540x以及ADuM5000配合使用，以实现更高的输出功率水平和更多的通道数（请参考提高可用功率部分）。

ADuM520x隔离器提供两个独立的隔离通道，支持多种通道配置和数据速率（请参考订购指南中的选项）。

isoPower利用高频开关元件，通过其变压器传输功率。设计印刷电路板(PCB)布局时应特别小心，必须符合相关辐射标准。有关电路板布局建议的详细信息，请参考应用笔记AN-0971。

应用
• RS-232/RS-422/RS-485收发器
• 工业现场总线隔离
• 电源启动和栅极驱动
• 隔离传感器接口
• 工业PLC
