ADI亚德诺 ADUM3211 产品介绍

2026-03-09 0次

特性

增强的系统级ESD保护性能，符合IEC 61000-4-x标准
高工作温度：125°C
默认低电平输出

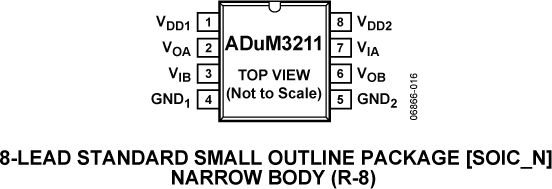

8引脚窄体SOIC封装，符合RoHS标准
低功耗工作
- 5 V工作电压
  - 每个通道1.7 mA（最大值，0 Mbps至2 Mbps）
  - 每个通道3.8 mA（最大值，10 Mbps）
  - 每个通道7.5 mA（最大值，25 Mbps）
- 3.3 V工作电压
  - 每个通道1.5 mA（最大值，0 Mbps至2 Mbps）
  - 每个通道2.5 mA（最大值，10 Mbps）
  - 每个通道4.7 mA（最大值，25 Mbps）
3.3 V/5 V电平转换
高数据速率：DC至25 Mbps (NRZ)

精密时序特性
- 脉冲宽度失真：3 ns（最大值，5 V工作电压）
- 通道间匹配：3 ns（最大值）
高共模瞬变抗扰度：>25 kV/µs
安全和法规认证
- UL 1577
  - V_ISO = 2500 V_RMS ，持续1分钟
- IEC/EN/CSA 62368-1
- IEC/CSA 61010-1
- CQC GB4943.1
- DIN EN IEC 60747-17 (VDE 0884-17)
  - V_IORM = 560 V_PEAK
通过汽车应用认证

产品详情和应用

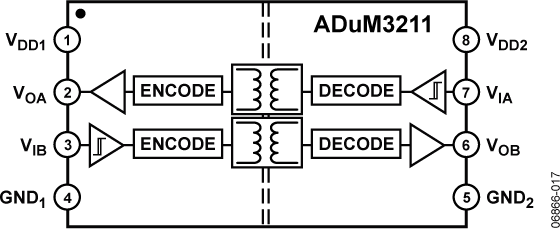

ADuM3210/ADuM3211均为采用ADI公司iCoupler^®技术的双通道数字隔离器。这款隔离器件将高速CMOS与单芯片变压器技术融为一体，具有优于光耦合器等替代器件的出色性能特征。

iCoupler器件不用LED和光电二极管，因而不存在一般与光耦合器相关的设计困难。简单的iCoupler数字接口和稳定的性能特征，可消除光耦合器通常具有的电流传输比不确定、非线性传递函数以及温度和使用寿命影响等问题。这些iCoupler产品不需要外部驱动器和其它分立器件。此外，在信号数据速率相当的情况下，iCoupler器件的功耗只有光耦合器的1/10至1/6。

ADuM3210/ADuM3211隔离器提供两个独立的隔离通道，支持两种通道配置和最高达25 Mbps的数据速率（请参考“订购指南”）。它们的任一侧均可采用3.3 V<
