ADI亚德诺 ADUM5400 产品介绍

2026-03-09 0次

特性

集成isoPower的隔离式DC/DC转换器
5 V稳压输出
500 mW 输出功率
四个DC-25 Mbps (NRZ)信号隔离通道

施密特触发器输入

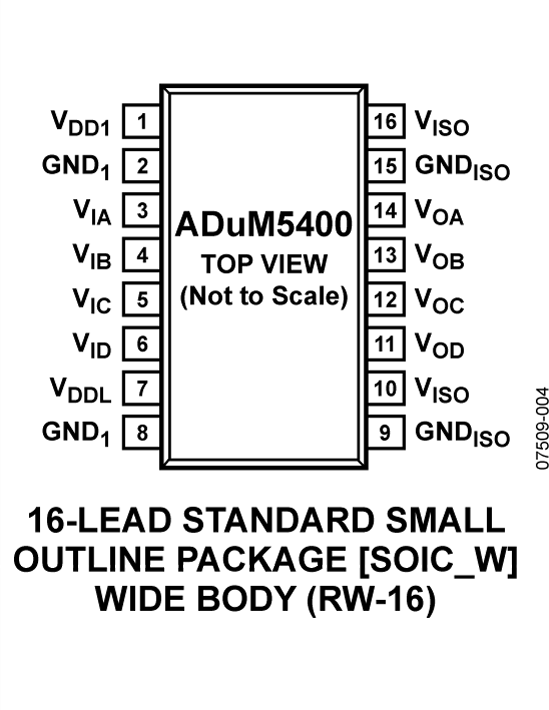

16引脚SOIC封装，爬电距离大于8 mm
工作温度最高可达105°C
欲了解更多信息，请参考数据手册

产品详情和应用

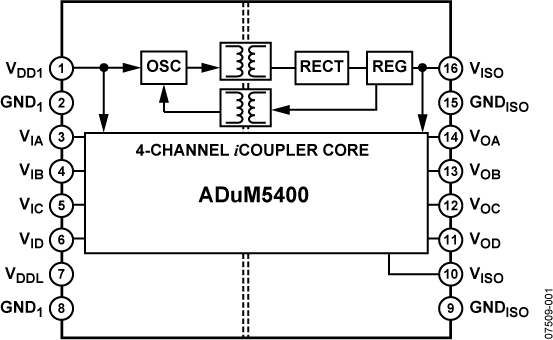

ADuM5400是一款四通道数字隔离器，集成isoPower^® 隔离式DC-DC转换器。该DC-DC转换器基于ADI公司的iCoupler^®技术，采用5.0 V输入和输出电压时，可提供高达500 mW的稳压隔离功率。在低功耗隔离设计中，无需使用单独的隔离式DC-DC转换器。利用iCoupler芯片级变压器技术，能够隔离逻辑信号和DC-DC转换器的磁性元件，因此可提供小尺寸、完全隔离的解决方案。

ADuM5400隔离器提供四个独立的隔离通道，分为两种速度等级（更多信息请参考“订购指南”）。

isoPower 利用高频开关元件，通过其变压器传输功率。设计印刷电路板(PCB)布局时应特别小心，必须符合相关辐射标准。有关电路板布局建议的详细信息，请参考应用笔记。

应用

RS-232/RS-422/RS-485收发器
工业现场总线隔离
电源启动偏置和栅极驱动
隔离传感器接口
工业PLC
