特性

• 超低功耗
  • V_DD = 3.3V时，DC条件下每通道11.4µA
  • V_DD = 3.3V时，100kbps速率下每通道15.4µA
  • V_DD = 3.3V时，1Mbps速率下每通道54.7µA
• 支持宽电源电压范围：1.71V至5.5V
• 为数字信号提供增强型电气隔离
  • 采用爬电距离和电气间隙为4mm的8-NSOIC封装，3kV_RMS耐受持续时间可达60秒(VISO)，并可持续耐受445V_RMS(VIOWM)
  • 采用爬电距离和电气间隙为8mm的8-WSOIC封装，5kV_RMS耐受持续时间可达60秒(VISO)，并可持续耐受848VRMS(VIOWM)
  • 可耐受GNDA和GNDB之间1.2/50µs波形的±10kV浪涌
  • 高CMTI性能（200kV/µs，最小值）
• 传输延迟和抖动双低
  • 最大数据速率高达10Mbps
  • V_DD = 3.3V时的传输延迟低至51ns（典型值）
  • 时钟抖动RMS为15.4ps（典型值）
• 安全法规认证
  • UL参照UL1577
  • cUL参照CSA公告5A
  • VDE 0884-11强化绝缘（待定）
  • IECEx和ATEX本质安全(IS)：Sira 0518 II 1G Ex ia IIC Ga（申请中）

产品详情和应用

MAX22_2_是一个超低功耗2通道增强型数字隔离器系列。无论是在DC条件下，还是在高达10Mbps的整个工作速度范围内，MAX22_2_的功耗都保持在超低水平。该系列提供两个单向通道配置，可适应任何2通道设计。

MAX22_20的两个通道都以一个方式传输数字信号。MAX22_21有一个通道以一个方向传输数据，另有一个通道以相反方向传输数据。

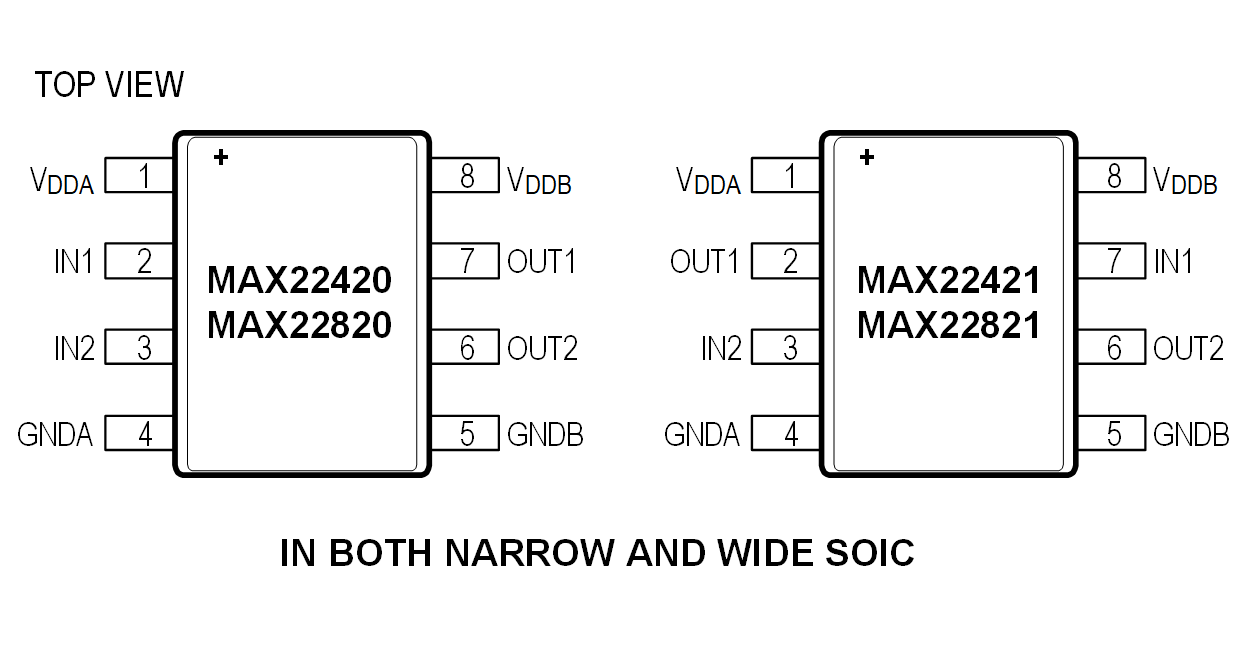

MAX22420/1采用8引脚窄体SOIC封装，爬电距离和电气间隙为4mm，额定电压高达3kVRMS。MAX22820/1采用8引脚宽体SOIC封装，爬电距离和电气间隙为8mm，额定电压高达5kV_RMS。凭借ADI专有工艺技术，该系列数字隔离器实现了超低功耗运行、高电磁干扰(EMI)抗扰度和稳定的温度性能。这些器件用于隔离不同的接地域，并阻止来自敏感或人机接口电路的高电压/高电流瞬变。

该系列器件的最大数据速率为10Mbps，订购时可提供两个毛刺滤波器选项和默认高电平或默认低电平输出。默认是当输入为开路时输出采用的状态。B/E版本带有70ns（典型值）毛刺滤波器，C/F版本带有29ns（典型值）毛刺滤波器。这些器件有两路电源输入（V_DDA和V_DDB），用于独立设置器件任一侧的逻辑电平。V_DDA和V_DDB分别以GNDA和GNDB为基准。该系列还提供一个刷新电路，可在输入无限期保持相同状态时确保输出精度。

应用

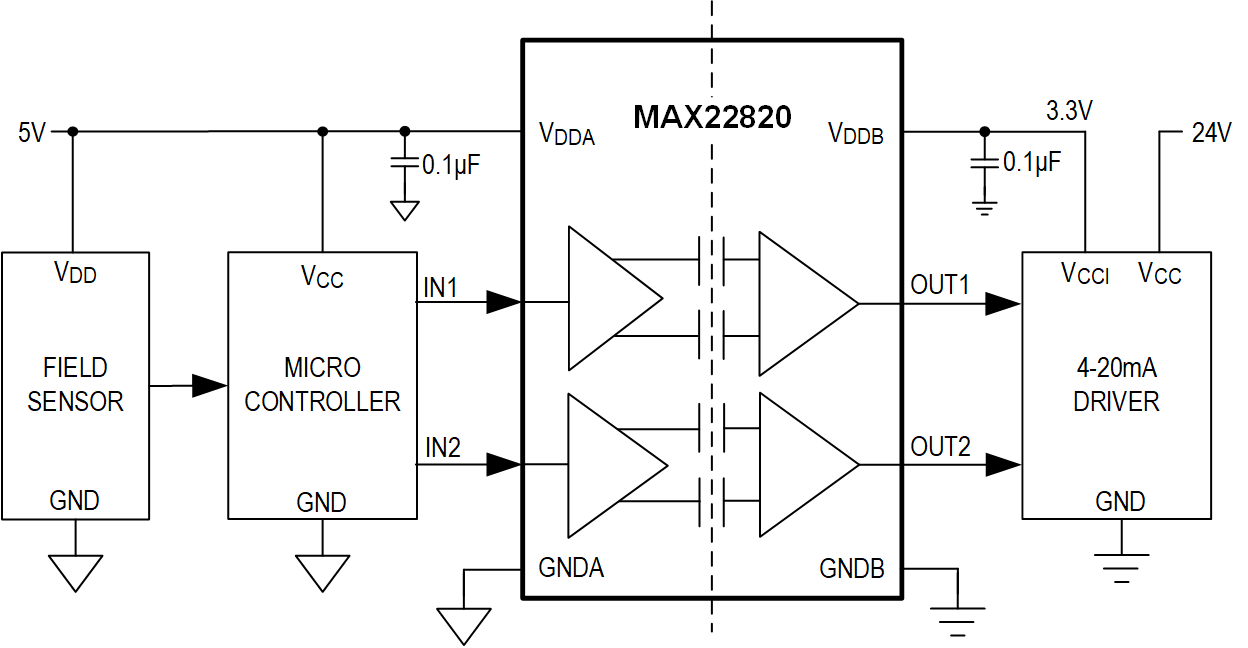

• 4-20mA环路过程控制
• 电池管理
• 紧凑微型PLC
• 寄生供电应用
