ADI亚德诺 ADUM321N 产品介绍
2026-03-09
0次
特性
- 高共模瞬变抗扰度：180 kV/μs（典型值）
- 对辐射和传导噪声的高抗干扰能力
- 低传播延迟
- 5 V工作电压下典型值：6.2 ns（最大值：10 ns）
- 低动态功耗，1 Mbps时<1.65 mA/通道
- 2.25 V至5.5 V电平转换
- 最大保证数据速率：150 Mbps
- 工作温度高达：125℃
- 安全和法规认证
- UL认证(UL1577)
- 5700 V rms (SOIC_IC)
- 3000 V rms (SOIC_N)
- VDE合格证书
- VIORM = 1173 VPEAK (SOIC_IC)
- VIORM = 636 VPEAK (SOIC_N)
- CSA元件认证，符合IEC 62368-1和IEC 61010-1标准
- TÜV SÜD元件认证，符合EN 62368-1标准
- CQC元件认证，符合GB4943.1-2022标准
- UL认证(UL1577)
- ±8 kV IEC 61000-4-2 ESD隔离栅保护
- 输入/输出引脚上提供±4 kV HBM ESD保护
- 故障安全高(N1)或低(N0)选项
- SOIC_N向后兼容
- ADuM1200/ADuM1201/ADuM1210/ADuM1211
- ADuM3200/ADuM3201/ADuM3210/ADuM3211
- ADuM120N/ADuM121N
- 通过AEC-Q100汽车应用认证
- 工作温度范围：−40°C至+125°C

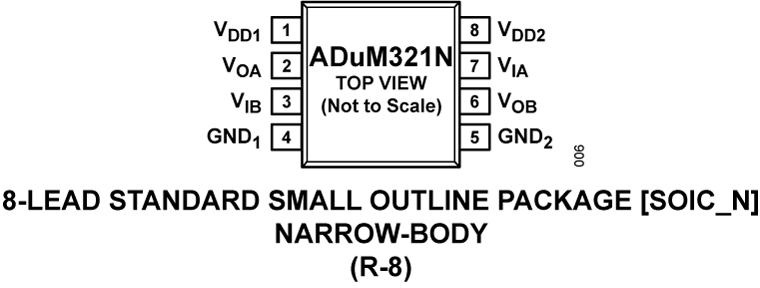

- 采用8引脚、窄体、符合RoHS标准的标准小型SOIC_N封装，以及8引脚、宽体、符合RoHS标准的标准小型SOIC_IC封装
产品详情和应用

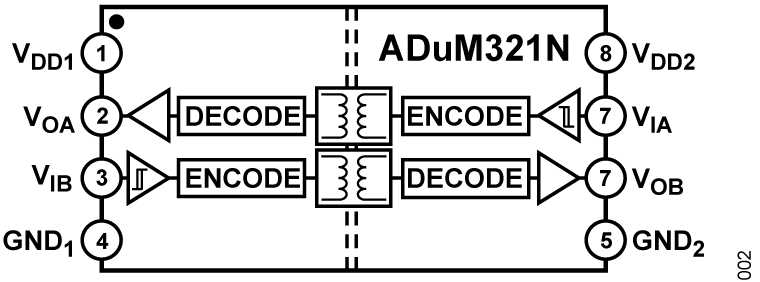

ADuM320N/ADuM321N均为采用ADI公司iCoupler®技术的双通道数字隔离器。这些隔离器件将高速、互补金属氧化物半导体(CMOS)与单芯片空芯变压器技术融为一体，提供出色的性能特征，在5Mbps时可满足CISPR 32/EN 55032 B类限制。这些器件的最大传输延迟为10 ns，在5 V下脉冲宽度失真小于3 ns。具有严格的3.0 ns（最大值）通道匹配。
ADuM320N/ADuM321N数据通道属于独立式通道，提供多种配置选择，可承受5.7 kV RMS和3.0 kV RMS的电压额定值（有关更多信息，请参见数据手册的“订购指南”部分）。这些器件均采用2.25 V至5.5 V电源电压工作，与低压系统兼容，并且能够跨越隔离栅实现电压转换功能。
它们提供两种不同的故障安全选项，输入电源未用时，输出转换到预定状态。
应用
- 逆变器
- 电源
- 工业现场总线隔离
- PWM控制器信号隔离
- 通用多通道隔离
受美国专利第5,952,849、6,873,065；6,903,578；以及7,075,329号保护。其他专利正在申请中。
