特性

• 为高速数字信号提供可靠的电气隔离
  • 数据率高达200Mbps
  • 可承受3_RMS达60s (VISO)
  • 连续承受445V_RMS (V_IOWM)
  • GNDA和GNDB之间可承受±10kV浪涌，1.2/50μs波形
  • 高CMTI (50kV/μs，典型值)
• 低功耗
  • 1.1mW/通道 @ 1Mbps，VDD = 3.3V
  • 3.5mW/通道 @ 100Mbps，VDD = 1.8V
• 多种选项，支持多种应用
  • 2种数据率(25Mbps、200Mbps)

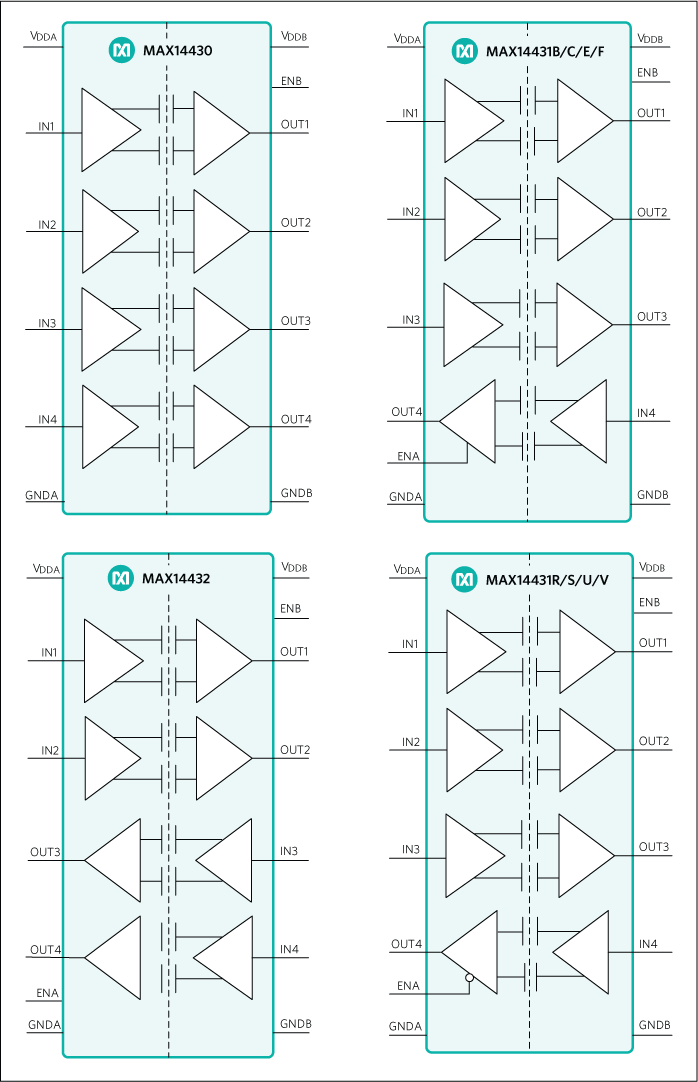

  • 3种通道方向配置
  • 2种默认输出状态(高或低电平)

产品详情和应用

MAX14430–MAX14432为四通道、快速、低功耗、数字电隔离器，采用Maxim专利技术。这些器件在不同电源域之间传输数字信号，在1Mbps数据率和1.8V电源电压下，每通道功耗低至0.58mW。MAX14430/1/2隔离电压额定值为3.75kV_RMS，60s。对于要求5kV_RMS隔离的应用，请参考MAX14434-MAX14436。

MAX14430–MAX14432系列提供种通道方向配置，以满足任何形式的4通道设计，包括SPI、RS-232、RS-485和数字I/O应用。MAX14431R/S/U/V的A侧输出使能为低电平有效，由于/CS信号可直接使能隔离器上的MISO信号，使其成为共用隔离SPI总线端口的理想选择。该系列的其他器件为传统的高电平使能。

器件可提供25Mbps或200Mbps最大数据率，以及默认高电平或低电平输出。未施加输入或输入开路条件下的输出为默认状态。每种选项对应的后缀，请参见定购信息。隔离器每侧可接受1.71V至5.5V的独立电源，提供电平转换附加功能。

MAX14430–MAX14432采用16引脚窄体SOIC封装，爬电距离和间隙为4mm。封装材料CTI值为600V，具有1级爬电距离指标。所有器件额定工作环境温度为-40°C至+125°C。

应用

• 电池管理
• 工业自动化现场通信
• 隔离型RS-485/RS-422、CAN
• 隔离SPI接口
• 医疗系统
