特性

产品详情和应用

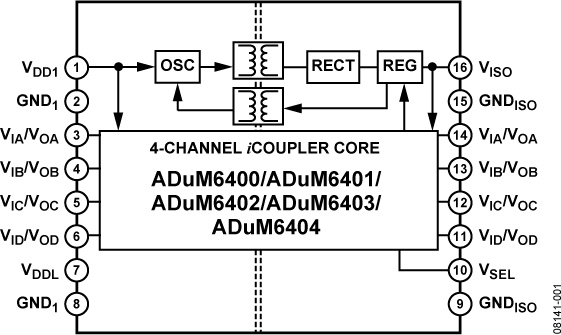

ADuM640x 均为四通道数字隔离器，集成isoPower^®隔离式DC-DC转换器。该DC-DC转换器基于ADI公司的iCoupler^® 技术，采用5.0 V（5.0V输入电源）或3.3 V电压（3.3V电源）时，可提供高达500 mW的稳压隔离功率；功率水平如表1所示。在低功耗隔离设计中，无需使用单独的隔离式DC-DC转换器。利用iCoupler芯片级变压器技术，能够隔离逻辑信号和DC-DC转换器的磁性元件，因此可提供小尺寸、完全隔离的解决方案。

ADuM640x隔离器提供四个独立的隔离通道，支持多种通道配置和数据速率（更多信息请参考“订购指南”）。

isoPower 利用高频开关元件，通过其变压器传输功率。设计印刷电路板(PCB)布局时应特别小心，必须符合相关辐射标准。关于电路板布局建议，请参考ADI网站(www.analog.com)上的应用笔记AN-0971。
