特性

• 为快速数字信号提供稳健的电气隔离
  • 数据速率：200 Mbps
  • 可耐受5kV_RMS，持续60秒(V_ISO)
  • 可持续耐受848V_RMS (V_IOWM)
  • 可耐受GNDA和GNDB之间1.2/50µs波形的±10kV浪涌
  • 高CMTI性能（50kV/µs，典型值）
• 低功耗
  • V_DD = 3.3V时，2Mbps速率下每通道1.3mW
  • V_DD = 1.8V时，100Mbps速率下每通道3.3mW
• 可支持各种应用的选项
  • 2种数据速率(25Mbps/200Mbps)
  • 2种通道方向配置
  • 2种输出默认状态（高或低）

产品详情和应用

MAX12934-MAX12935为采用Maxim专有工艺技术的快速、低功耗、2通道数字电气隔离器。这些器件在具有不同电源域的电路之间传输数字信号，同时在1Mbps速率下每通道功耗低至0.65mW（1.8V电源）。

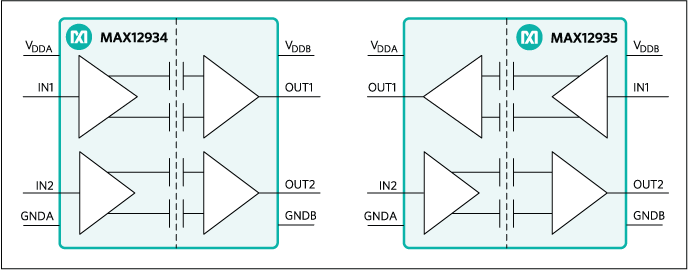

MAX12935的两个通道以相反方向传输数据，非常适合用于隔离收发器的TX和RX线路。MAX12934的两个通道都以同一方向传输数据。

MAX12934/MAX12935在60秒内具有5kV_RMS的隔离额定值。两个器件的最大数据速率为25Mbps或200Mbps，输出为默认高电平或默认低电平。默认状态是当输入未供电或输入开路时的输出状态。有关与每个选项相关的后缀，请参见“订购信息和产品选型指南”。此外，该隔离器每侧配备独立的1.71V至5.5V电源，因此这些器件很适合用作电平转换器。

MAX12934/MAX12935采用16引脚、宽体SOIC封装。封装材料的相对漏电起痕指数(CTI)较低，为600V，这使其在爬电距离表中处于I组等级。所有器件的额定工作环境温度范围为-40°C至+125°C。

应用

• 电池管理
• 用于工业自动化的现场总线通信
• 一般隔离应用
• 隔离式RS232、RS-485/RS-422、CAN
• 医疗系统
