ADI亚德诺 ADUM5210 产品介绍

2026-03-09 0次

特性

isoPower 集成隔离式DC/DC转换器
3.15 V至5.25 V稳压输出
最高150 mW输出功率
两个DC至150 Mbps (NRZ)信号隔离通道
软启动电源

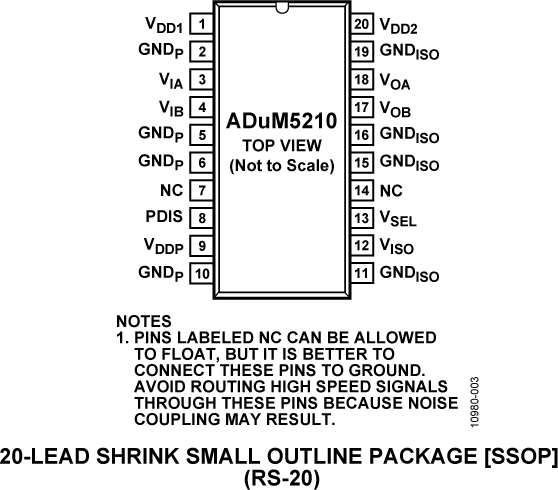

20引脚SSOP封装，爬电距离为5.3 mm
支持最高15 MHz的SPI
工作温度最高可达：105℃
高共模瞬变抗扰度：>25 kV/μs
欲了解更多特性，请参考数据手册

产品详情和应用

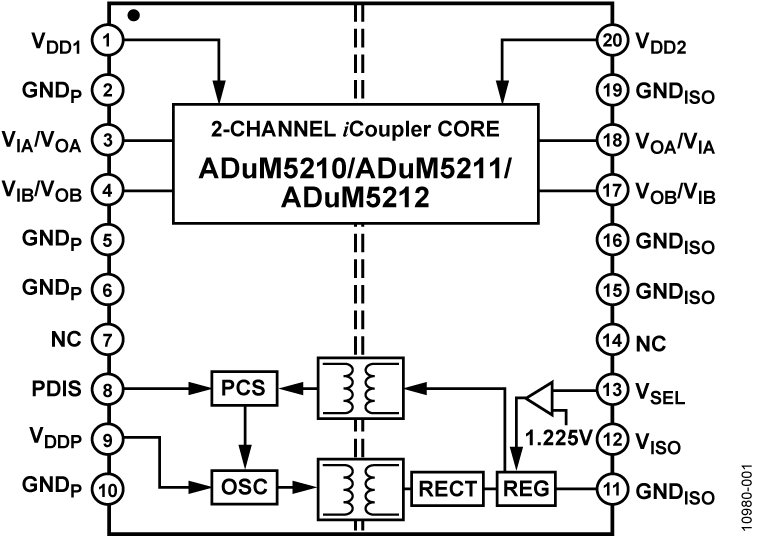

ADuM5210 / ADuM5211 / ADuM5212 均为双通道数字隔离器，集成了isoPower^®隔离式DC/DC转换器。DC/DC转换器采用ADI公司的iCoupler^®技术，能够提供可在3.135 V和5.25 V之间调节的稳压隔离电源。输入电源电压可以略低于所需输出电压，也可以远高于所需输出电压。数据手册中的表2列出了常见的电压组合及其关联的功率水平。

在低功耗隔离设计中，ADuM5210 / ADuM5211 / ADuM5212无需使用单独的隔离式DC/DC转换器。 iCoupler 芯片级变压器技术不仅实现了逻辑信号隔离，还集成了DC/DC转换器的磁性元件，从而带来小尺寸、完全隔离的解决方案。

isoPower 利用高频开关元件，通过变压器传输功率。设计印刷电路板(PCB)布局时应特别小心，必须符合相关辐射标准。如需电路板布局建议，请参考应用笔记 AN-0971。

应用

RS-232收发器
电源启动偏置和栅极驱动
隔离传感器接口
工业PLC
