ADI亚德诺 ADUM6422A 产品介绍

2026-03-09 0次

特性

集成isoPower的隔离式DC/DC转换器
100 mA输出电源
通过AEC-Q100汽车应用认证
- ADuM6421AW
满足全负载条件下2层PCB高达5 Mbps的CISPR 32/EN55032 B类辐射限制要求
四个DC至100 Mbps信号隔离通道
28引脚、细间距、SOIC封装，最小爬电距离为8.3 mm
高温条件下工作：125°C（最大值）
高共模瞬变抗扰度：100 kV/μs

安全和法规认证（申请中）

UL认证：1分钟5000 V rms，符合UL 1577标准
通过IEC 62368-1、IEC 61010-1和IEC 60601-1 CSA认证
VDE V 0884-11合格证书（申请中）

V_IORM = 566 V峰值

CQC认证符合GB4943.1-2011（待定）

产品详情和应用

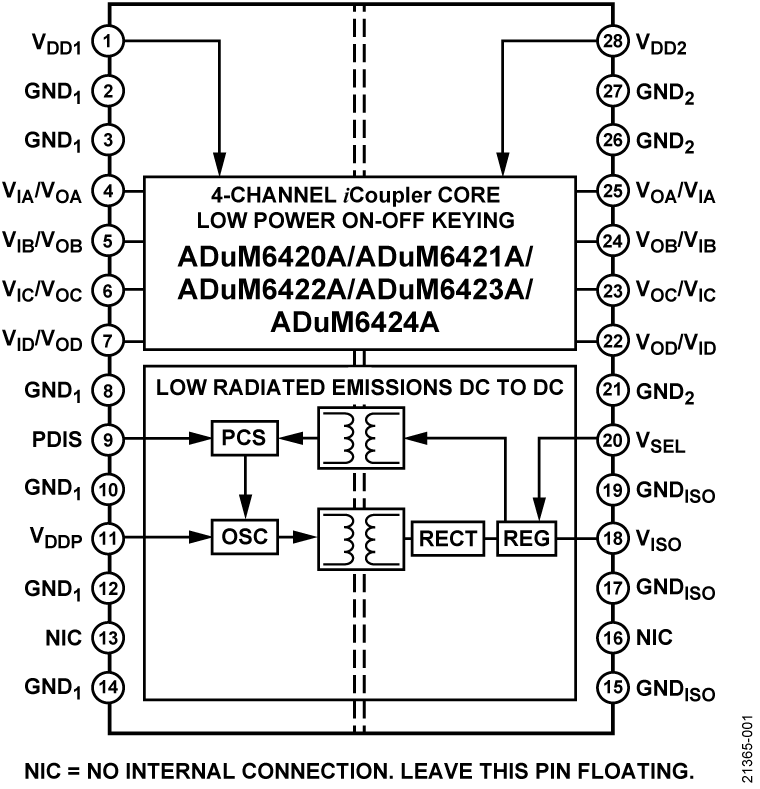

ADuM6420A/ADuM6421A/ADuM6422A/ADuM6423A/ADuM6424A¹是采用 isoPower^®、集成隔离式DC/DC转换器的四通道数字隔离器。该直流/直流转换器基于 ADI 公司的 iCoupler^® 技术，可提供稳压隔离式电源，在配备铁氧体的 2 层印刷电路板 (PCB) 上在满载时符合 CISPR 32/EN 55032 B 级限制。数据手册的表 1 中，列出了常用的电压组合和相关的输出电流水平。

借助ADuM6420A/ADuM6421A/ADuM6422A/ADuM6423A/ADuM6424A，在 500 mW 的隔离式设计中，不再需要单独的隔离式DC/DC转换器。对于隔离式逻辑信号和直流/直流转换器的磁性元件，使用 iCoupler 芯片级变压器技术。因此，可提供外形小巧的完全隔离式解决方案。

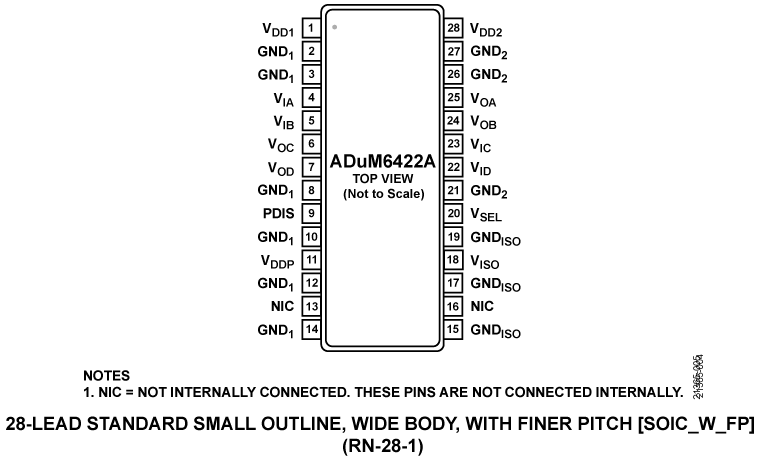

ADuM6420A/ADuM6421A/ADuM6422A/ADuM6423A/ADuM6424A隔离器提供四个独立的隔离通道。有关更多信息，请参阅数据手册中的引脚配置和功能描述。

应用

RS-232 接口收发器
电源启动偏置和栅极驱动
隔离式传感器接口
汽车车载充电器 (OBC) 和直流到直流
工业可编程逻辑控制器 (PLC)

¹受美国专利 5,952,849；6,873,065；6,903,578 和 7,075,329 保护。其他专利正在申请中。
