ADI亚德诺 MAX22441 产品介绍
2026-03-09
0次
特性
- 超低功耗
- VDD = 3.3V 时，DC条件下每通道 9.6µA
- VDD = 3.3V，100kbps 速率下每通道 13.2µA
- VDD = 3.3V 时，1Mbps 速率下每通道 47.6µA
- 宽工作电压范围：1.71V 至 5.5V
- 为数字信号提供增强型电气隔离
- 可耐受 GNDA 和 GNDB 之间 1.2µs/50µs 波形的 ±10kV 浪涌
- 高 CMTI 性能（200kV/μs，最小值）

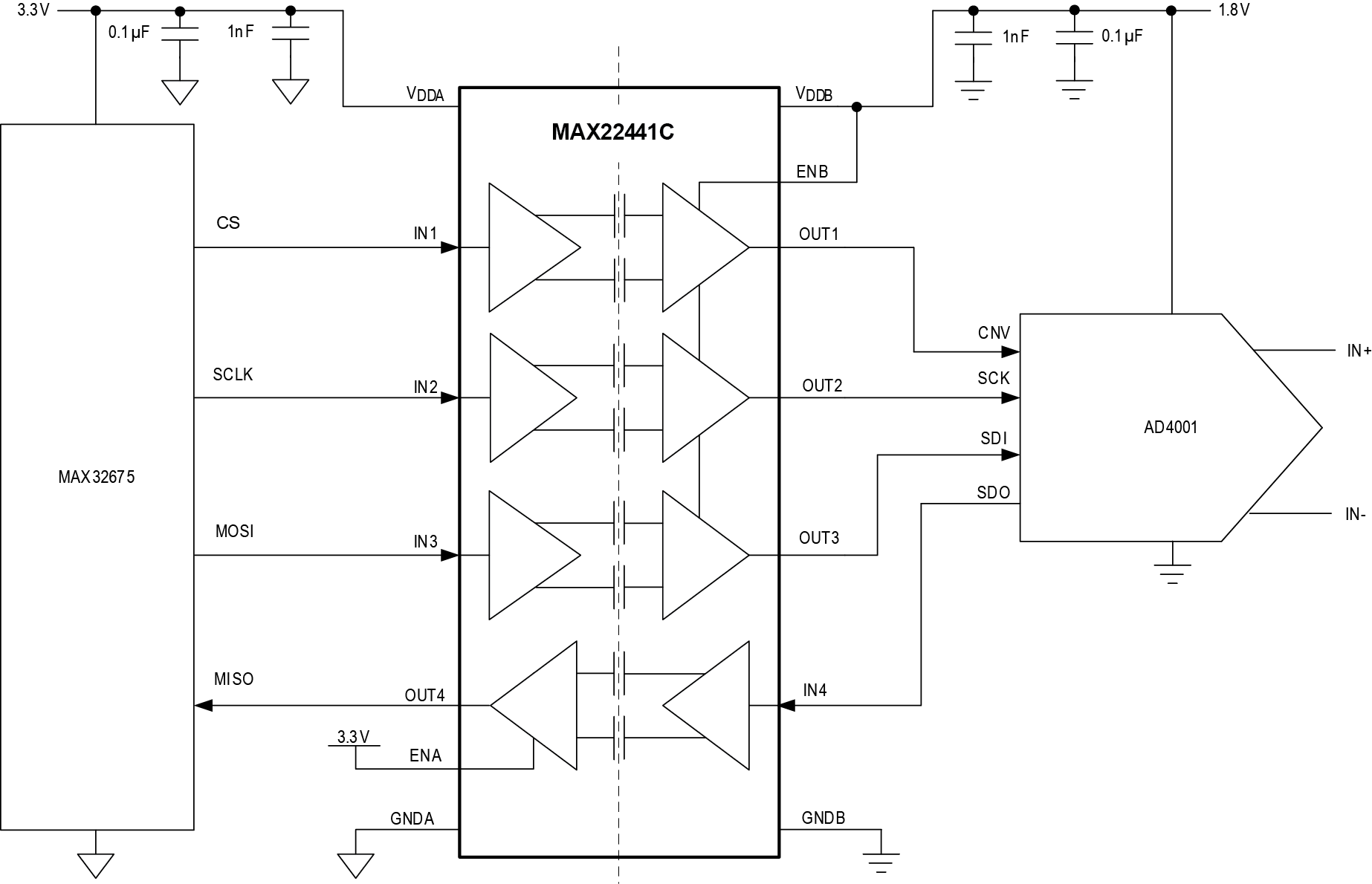

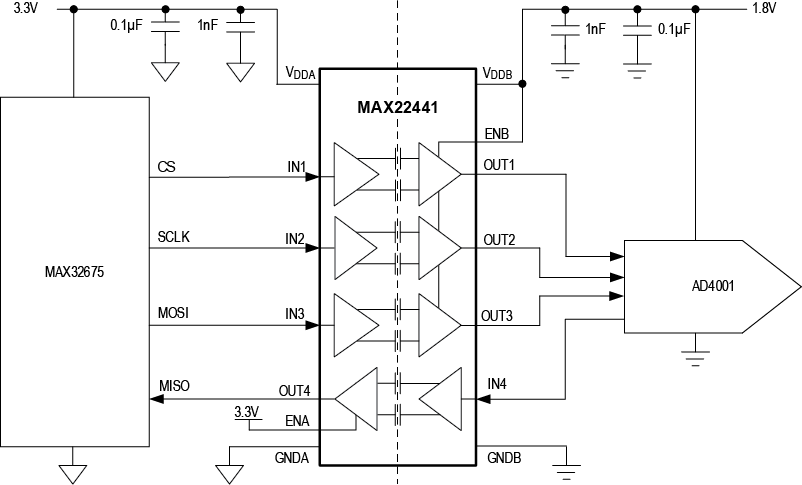

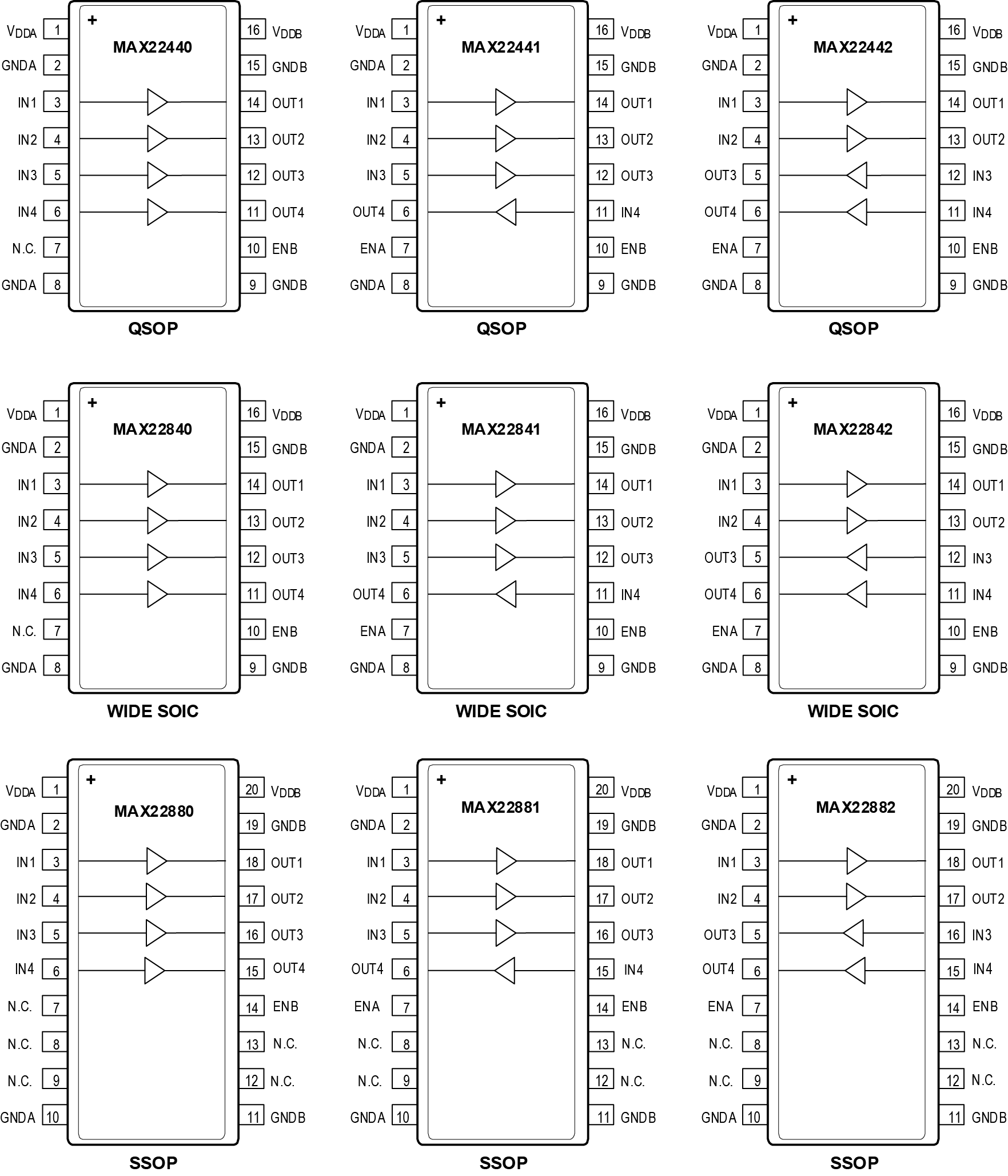

- MAX22440-MAX22442 采用 16 引脚 QSOP 封装：
- 3000VRMS 隔离电压持续 60s (VISO)
- 445VRMS 连续工作电压 (VIOWM)
- MAX22840-MAX22842 采用 16 引脚宽体 SOIC 封装：
- 5000VRMS 隔离电压持续 60s (VISO)
- 848VRMS 连续工作电压 (VIOWM)
- MAX22880-MAX22882 采用 20 引脚 SSOP 封装：
- 3750VRMS 隔离电压持续 60s (VISO)
- 784VRMS 连续工作电压 (VIOWM)
- 安全法规认证
- UL 的 UL1557 认证（申请中）
- VDE 0884-11 强化绝缘（待定）
- CSA IEC 62368-1 和 IEC 61010-1（申请中）
- 低传播延迟和低抖动
- 最大数据速率高达 10Mbps
- VDD = 3.3V 时传输延迟为 43.8ns（典型值）
- 时钟抖动 RMS 为 35.0ps（典型值）
产品详情和应用
MAX22440-MAX22442、MAX22840-MAX22842 和 MAX22880-MAX22882 是一个超低功耗、4 通道增强型数字电气隔离器系列，采用 ADI 专有工艺技术。MAX22440-MAX22442 采用 16 引脚 QSOP 封装，可耐受 3kVRMS 额定电压达 60 秒，MAX22840-MAX22842 采用 16 引脚宽体 SOIC 封装，可耐受 5kVRMS 额定电压长达 60 秒，MAX22880- MAX22882 采用 20 引脚 SSOP 封装，可耐受 3.75kVRMS 额定电压长达 60 秒。上述套件的额定工作环境温度为 -40°C 至 +125°C。
这些套件在具有不同电源域的电路之间传输数字信号，在 1Mbps 速率下每通道功耗低至 77.04μW（1.8V 电源）。超低功耗特性有助于降低系统功耗、提高可靠性并实现紧凑型设计。最大数据速率为 10Mbps，并提供默认高电平或默认低电平输出。这些套件的传输延迟和时钟抖动双低，有助于减少系统延迟。此外，这些套件每侧配备独立的 1.71V 至 5.5V 电源，因此很适合用作电平转换器。MAX22440/840/880 的所有四个通道都以同一方向传输数据。MAX22441/841/881 的四个通道中，三个通道在一个方向传输数据，另一个通道在相反方向传输数据。MAX22442/842/882 的两个通道在一个方向传输数据，另外两个通道在相反方向传输数据。
应用
- 4-20mA 环路过程控制
- 紧凑微型 PLC
- 电池管理
- 寄生供电应用
