特性

• 为高速数字信号提供增强型电气隔离
  • 数据速率高达200Mbps
  • 可承受5kV_RMS达60s (V_ISO)
  • 连续承受1500V_RMS (V_IOWM)
  • GNDA和GNDB之间可承受±12.8kV浪涌，1.2/50μs波形
  • 高CMTI (50kV/μs，典型值)
• 低功耗
  • 0.74mW/通道 @ 1Mbps，V_DD = 1.8V
  • 1.4mW/通道 @ 1Mbps，V_DD = 3.3V
  • 3.2mW/通道 @ 100Mbps，V_DD = 1.8V
• 多种选项，支持各种应用
  • 2种最高速率(200Mbps、25Mbps)
  • 3种方向配置
  • 高电平有效或低电平有效使能输入
  • 2种固定输出默认状态(高/低电平)或引脚可选(M/N版本)

产品详情和应用

MAX22444–MAX22446为增强型、快速、低功耗、4通道数字隔离器，采用Maxim专有的工艺技术。这些器件为工作在不同电源域的电路提供数字信号传输，在1Mbps数据速率下，每通道功耗只有0.74mW(1.8V电源)。该家族的所有器件提供增强型隔离，可承受5kV_RMS额定电压长达60秒。

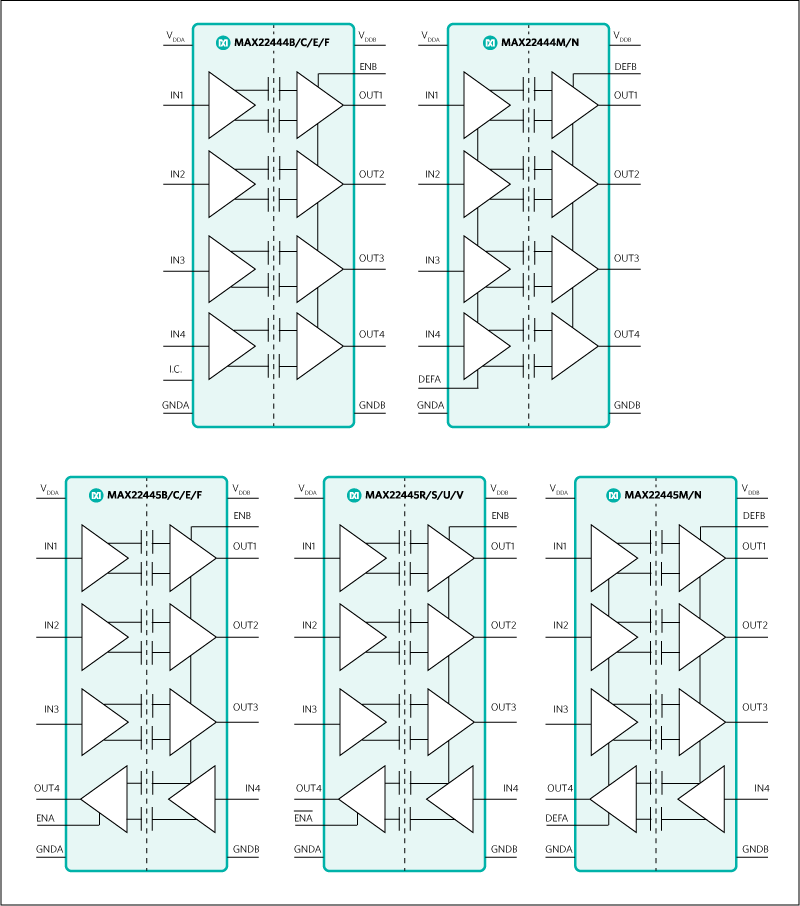

MAX22444–MAX22446家族提供各种单向通道配置，支持任何形式的4通道设计，包括SPI、RS-485和数字I/O应用。MAX22445R/S/U/V的A侧输出使能为低电平有效，由于CS信号可直接使能隔离器的MISO信号，是SPI总线隔离端口的理想选择。MAX22444-MAX22446家族中的其他型号输出为传统的高电平有效。

MAX22444–MAX22446M/N所有通道始终使能，但输出默认状态可选。

器件可提供25Mbps或200Mbps最大数据速率，默认高电平或低电平输出。默认状态指未施加输入时或输入开路时的输出状态。不同选项对应的后缀，请参考定购信息和选型指南。隔离器每侧提供独立的1.71V至5.5V供电引脚，可同时用作电平转换器。

MAX22444–MAX22446家族的所有器件均采用16引脚宽体SOIC封装，爬电距离和间隙为8mm。封装材料的最小相对漏电起痕指数(CTI)仅为400V，具有双流的爬电距离指标。所有器件工作环境温度为-40°C至+125°C。

应用

• 电池管理
• 工业自动化现场通信
• 隔离型RS-485/RS-422、CAN
• 隔离SPI接口
• 医疗系统
