特性

• 高压保护
  • 600V_RMS 60秒隔离
  • 单向输出短路保护
• 完整的数字隔离方案
  • 四路单向信号：2路输入/2路输出
  • 两路双向开漏信号
  • 50Mbps (最大值)单向数据传输速率
  • 2Mbps (最大值)双向数据传输速率
• 兼容多种接口标准
  • 带时钟扩展的I²C
  • SPI
  • RS-232、RS-422/RS-485
  • SMBus、PMBus接口

产品详情和应用

MAX14850为6通道数字隔离器，采用Maxim的专有工艺，单芯片设计在不同电源供电的电路之间提供结构紧凑、低成本的数字信号传输方案。这项技术具有低功耗和稳定的高温特性。

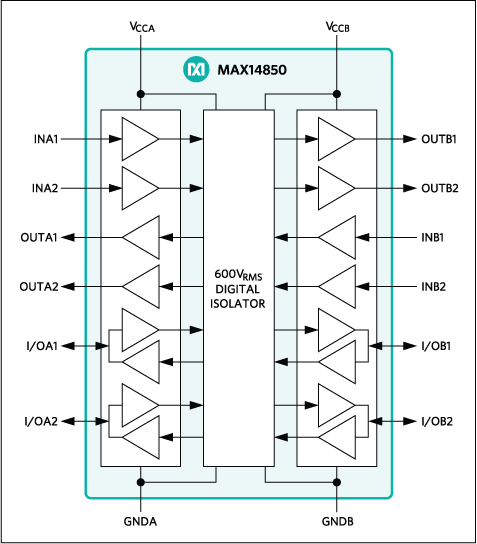

器件具有四路单向通道，每路支持DC至50Mbps传输速率；四个通道中以两路为一组，在每个方向提供隔离数据传输。两个双向通道采用开漏输出，每路可支持DC至2Mbps通信速率。

独立的3.0V至5.5V电源分别用于隔离器两侧的供电，非常适合用作电平转换器。MAX14850也可用作隔离的SPI总线、带时钟扩展的I²C总线、RS-232、RS-485/RS-422总线和多用途隔离总线。当作为总线隔离器时，其它通道可用于电源监测和复位信号。

MAX14850提供16引脚(10mm x 4mm)窄型SO封装，工作在-40°C至+125°C汽车级温度范围。

应用

• 电池管理
• I²C、SPI、SMBus和PMBus™接口
• 工业控制系统
• 隔离RS-232和RS-485/RS-422
• 医疗系统
• 电信系统
