特性

• 有关AEC-Q100汽车应用级器件规格，请查看ADuM520xW数据手册。
• isoPower^®集成隔离式DC/DC转换器
• 3 V或5 V可调整输出
• 最高500mW输出功率
• 两个DC至25 Mbps (NRZ)信号隔离通道
• 施密特触发器输入

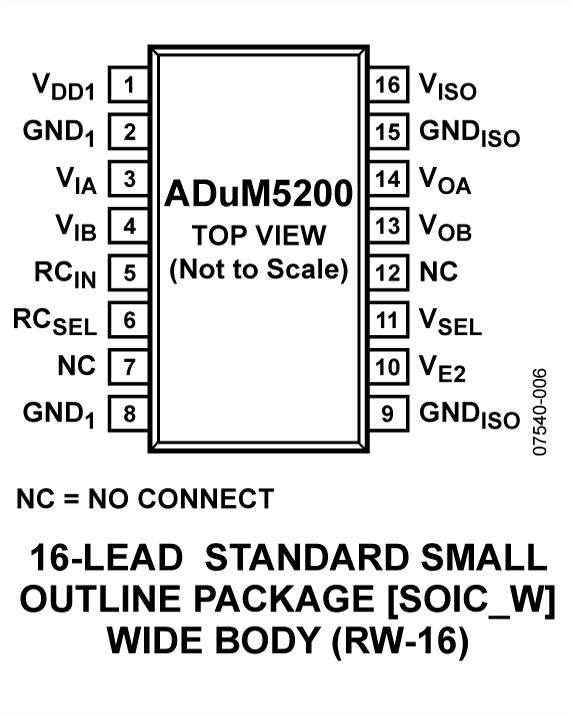

• 16引脚SOIC封装，爬电距离> 8mm
• 最高工作温度: 105℃（最大值）
• 高共模瞬变抗扰度: > 25 kV/μs
• 安全管理认证
  UL 认证
  2500 V rms/min，符合UL 1577
  CSA元件验收通知 #5A（正在审批）
  VDE 符合证书（正在审批）
  DIN V VDE V 0884-10
  (VDE V 0884-10):2006-12
  V_IORM = 560 V 峰值

产品详情和应用

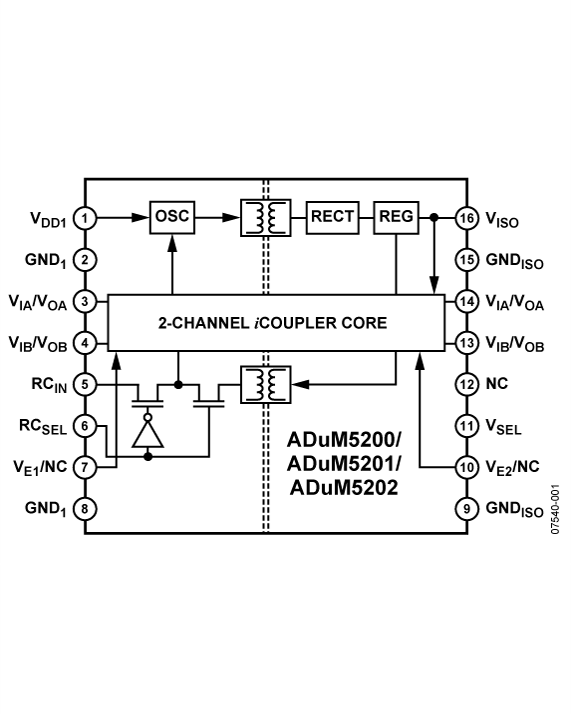

    ADuM520x是双通道数字隔离器，集成isoPower^™隔离的DC/DC转换器。这个DC/DC转换器基于ADI公司的iCoupler^®技术，能够隔离5.0 V或3.3 V电压，同时提供高达500 mW的可调整隔离功率。在低功耗隔离设计中，无需使用单独的隔离DC/DC转换器。ADI公司的芯片级变压器iCoupler技术用来隔离逻辑信号以及DC/DC转换器，在小型封装内提供完整的隔离解决方案。

ADuM520x 可以与基于isoPower技术的  ADuM5401,      ADuM5402, ADuM5403, ADuM5404 以及 ADuM5000 配合使用，以实现更高的输出功率电平或者更多的通道数目。 (欲了解更多信息，请参看 Increasing Available Power section).

ADuM520x隔离器提供两个独立的隔离通道，支持多种通道配置和数据速率（欲了解更多信息，请参看订购指南）。

isoPower 技术使用高频开关器件来通过变压器功率传输。在印刷电路板（PCB）布局中需要特别注意，以符合排放标准。有关电路板布局建议的细节， 请参阅应用笔记AN-0971。

应用

• RS-232/RS-422/RS-485收发器
• 工业现场总线隔离
• 电源启动和门级驱动
• 隔离的传感器接口
• 工业PLC
