ADI亚德诺 ADUM363N 产品介绍

2026-03-09 0次

特性

高共模瞬变抗扰度：180kV/μs（典型值）
对辐射和传导噪声的高抗干扰能力
低传播延迟
- 5V工作电压下典型值：6.2ns（最大值：10ns）
低动态功耗，1Mbps时< 1.65mA/通道
2.25V至5.5V电平转换
5V工作电压下最大保证数据速率为150Mbps
高工作温度：125℃

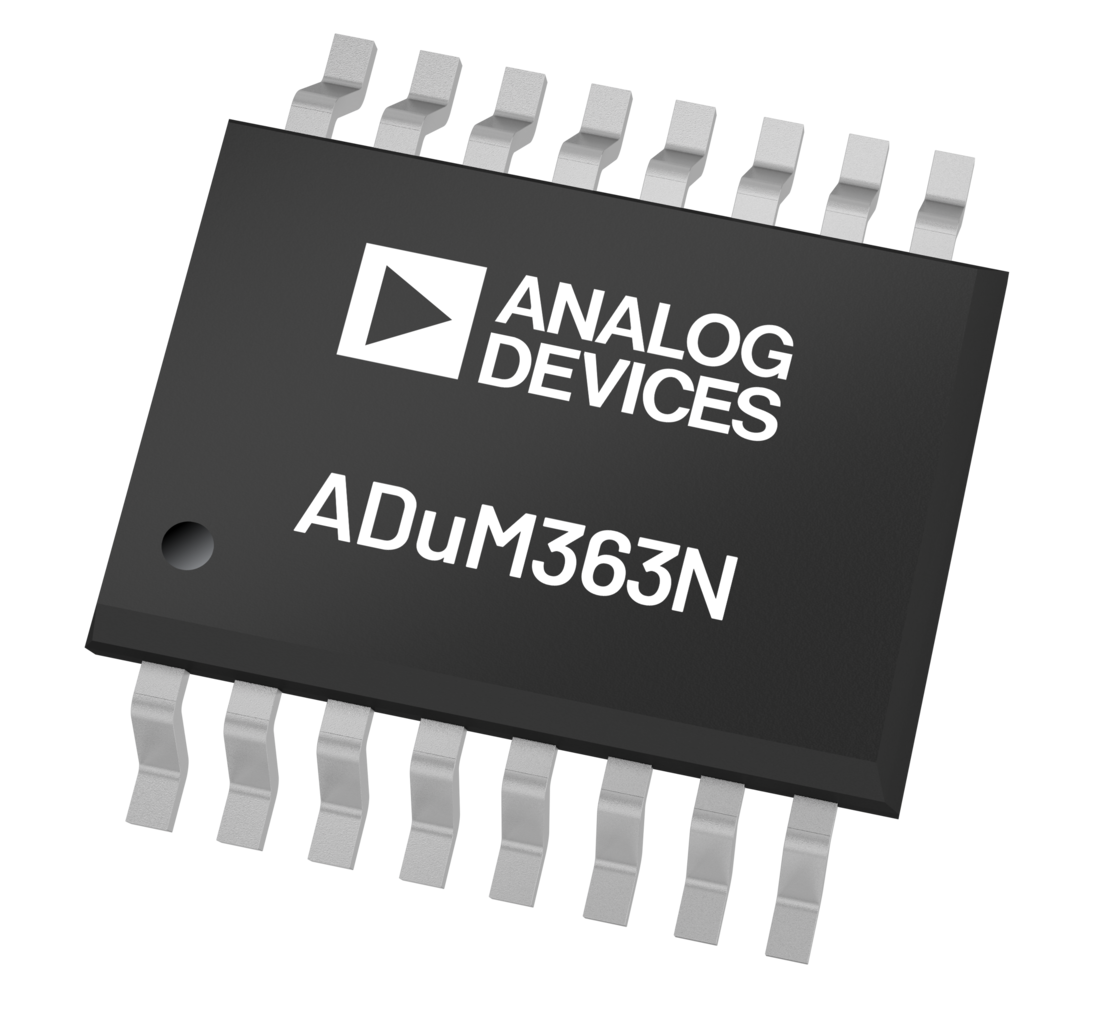

符合RoHS标准的16引脚QSOP封装
安全和法规认证
- UL 1577
  - V_ISO = 3000 V_RMS，持续1分钟

DIN EN IEC 60747-17
- V_IORM = 636 V_PEAK
IEC/EN/CSA 62368-1
IEC/CSA 60601-1
IEC/CSA 61010-1
CQC GB 4943.1 （申请中）

±8kV IEC 61000-4-2 ESD隔离栅保护
输入/输出引脚上提供±8kV HBM ESD保护
故障安全高(N1)或低(N0)选项
通过AEC-Q100汽车应用认证

产品详情和应用

ADuM360N/ADuM361N/ADuM362N/ADuM363N是采用ADI公司iCoupler®技术的六通道数字隔离器。这些隔离器件将高速、互补金属氧化物半导体(CMOS)与背靠背单芯片空芯变压器技术融为一体，提供出色的性能特征，在5Mbps时可满足CISPR 32/EN 55032 B类限制。这些器件的最大传输延迟为10ns，在5V下脉冲宽度失真小于3ns。具有严格的3.0ns（最大值）通道匹配。

ADuM360N/ADuM361N/ADuM362N/ADuM363N数据通道属于独立式通道，提供多种配置选择，可承受3kV rms的电压额定值（请参见数据手册中的图28）。这些器件均采用2.25V至5.5V电源电压工作，与低压系统兼容，并且能够跨越隔离栅实现电压转换功能。

它们提供两种不同的故障安全选项，输入电源未用时，输出转换到预定状态。

应用

串行外设接口(SPI)数据转换器隔离
具有灵活数据速率(CAN FD)工业现场总线隔离的RS-485和控制器局域网
PWM控制器信号隔离
通用多通道隔离
