特性

• 支持快速数字信号的增强电隔离
  • 宽体8引脚SOIC封装，8mm爬电距离和间隙
  • 数据率高达200Mbps
  • 可承受5kVRMS达60s (V_ISO)
  • 连续承受1500V_RMS (V_IOWM)
  • GNDA和GNDB之间可承受±10kV浪涌，1.2/50µs波形
  • 高CMTI (50kV/µs，典型值)
• 低功耗
  • 0.76mW/通道 @ 1Mbps，V_DD = 1.8V
  • 1.42mW/通道 @ 1Mbps，V_DD = 3.3V
  • 3.2mW/通道 @ 100Mbps，V_DD = 1.8V
• 多种选项，支持较宽应用范围
  • 2种最大数据速率(200Mbps、25Mbps)
  • 2种通道传输方向配置
  • 2种默认状态(高或低电平)

产品详情和应用

MAX22245/MAX22246为双通道、增强型、快速、低功耗数字隔离器系列产品，采用Maxim拥有的专利工艺技术。这些器件在不同电源域的电路之间传输数字信号；1Mbps数据率(1.8V电源)下，每通道功耗只有0.76mW。该家族中的所有器件提供增强隔离度，可承受额定5kV_RMS电压，长达60秒。

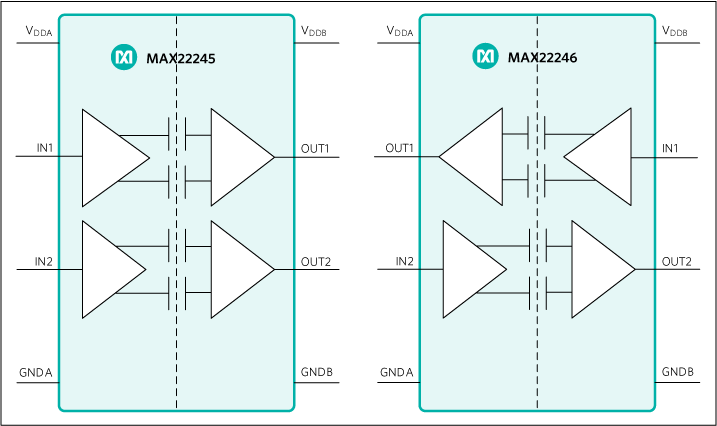

MAX22245的两路通道在相同方向传输数据。MAX22246的两路通道以相反方向传输数据，非常适合收发器Tx和Rx线路的隔离。

器件可提供25Mbps或200Mbps最大数据率，以及默认高电平或低电平输出，默认状态指的是未施加输入时或输入开路时的输出状态。关于每种选项相关的后缀，请参见定购信息和选型指南。隔离器每侧具有1.71V至5.5V的独立电源，也使器件适用于电平转换器。

MAX22245/MAX22246家族采用8引脚宽体SOIC封装，爬电距离和间隙为8mm。封装材料的最小相对漏电起痕指数(CTI)为400，使其具有二级爬电距离指标。所有器件的额定工作环境温度为-40°C至+125°C。

应用

• 汽车
• null
• 充电器
