特性

• 支持快速数字信号的增强电隔离
  • 数据率高达200Mbps
  • 可承受3.75kV_RMS达60s (V_ISO)
  • 连续承受784V_RMS (V_IOWM)
  • GNDA和GNDB之间可承受±10kV浪涌，1.2/50μs波形
  • 高CMTI (50kV/μs，典型值)
• 低功耗
  • 0.74mW/通道 @ 1Mbps，V_DD = 1.8V
  • 1.4mW/通道 @ 1Mbps，V_DD = 3.3V
  • 3.2mW/通道 @ 100Mbps，V_DD = 1.8V
• 多种选项，支持较宽应用范围
  • 2种最大数据率(200Mbps、25Mbps)
  • 3种方向配置
  • 高电平有效或低电平有效使能输入
  • 引脚可选默认输出状态(高/低电平)

产品详情和应用

MAX22344–MAX22346为增强型、快速、低功耗、4通道数字隔离器，采用Maxim专有的工艺技术。这些器件在不同电源域的电路之间传输数字信号，在1Mbps数据率(1.8V电源电)下的功耗只有0.74mW每通道。该家族中的所有器件具有增强的隔离性能，可承受额定3.75kV_RMS隔离电压（长达60秒）。

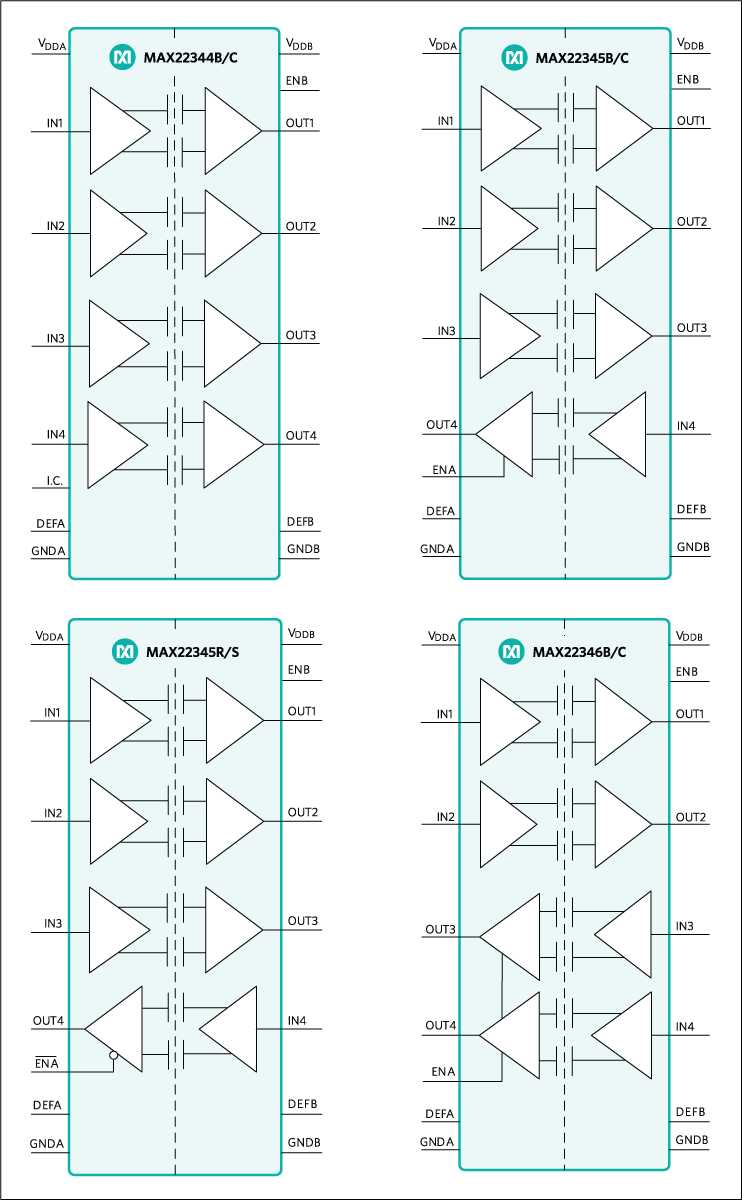

MAX22344–MAX22346家族提供所有可能的单向通道配置，支持任何形式的4通道设计，包括SPI、RS-485和数字I/O应用。MAX22345R/S的A侧输出使能为低电平有效，由于CS信号可直接使能隔离器上的MISO信号，使其成为在共用SPI总线上进行端口隔离的理想选择。MAX22344–MAX22346家族中的其他全部输出使能为传统的高电平有效。

器件可提供25Mbps或200Mbps最大数据率，以及可选默认输出状态。默认状态是未施加输入时或输入开路时的输出状态。关于每种选项相关的后缀，请参见定购信息和选型指南。隔离器每侧具有1.71V至5.5V独立电源，使器件也适合用作电平转换器。

MAX22344–MAX22346家族中的全部器件均采用20引脚SSOP封装，爬电距离和间隙为5.5mm。所有器件的额定工作环境温度为-40°C至+125°C。

应用

• 电池管理
• 工业自动化现场通信
• 隔离型RS-485/RS-422、CAN
• 隔离SPI接口
• 医疗系统
