特性

• 可靠的数字信号电隔离
  • 可承受5kV_RMSS达60s (V_ISO)
  • 连续承受848V_RMS (V_IOWM)
  • 1200VP重复峰值电压(V_IORM)
  • 承受±10kV浪涌，符合IEC 61000-4-5标准
• 直接连接绝大多数微控制器和FPGA
  • 支持1.71V至5.5V电源
• 多种选项支持宽范围应用
  • 3种数据率(1Mbps、25Mbps、150Mbps)
  • 3种通道方向配置
  • 2种默认状态(高或低电平)
• 高数据率下低功耗
  • 1.8V时：
    • 2.5mA/通道(典型值) @ 1Mbps
    • 5.25mA/通道(典型值) @ 100Mbps
  • 3.3V时：
    • 2.6mA /通道(典型值) @ 1Mbps
    • 7.1mA /通道(典型值) @ 100Mbps

产品详情和应用

MAX14934–MAX14936为四通道、5kV_RMS数字隔离器系列，采用Maxim拥有的专利工艺技术。对于要求2.75kV_RMS隔离的应用，请参考MAX14930–MAX14932。MAX14934–MAX14936家族能使数字信号在不同电源域的电路之间进行传输，工作环境温度高达+125°C。

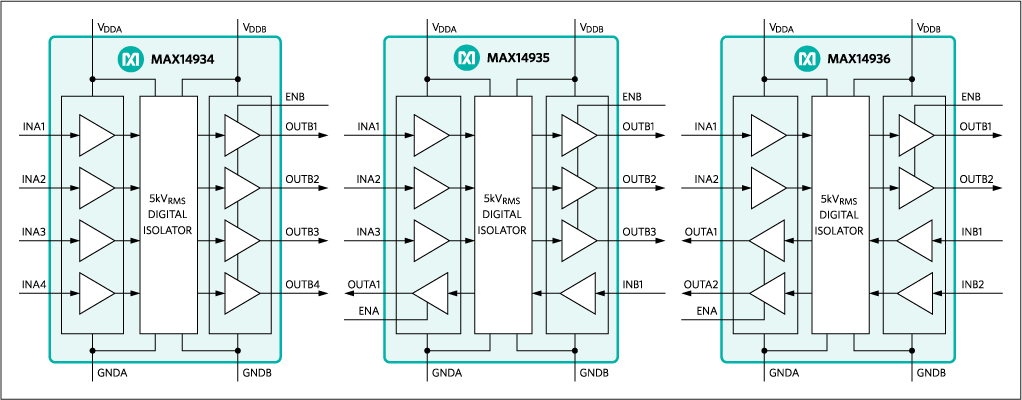

MAX14930–MAX14932家族提供所有三种可能通道方向配置，以满足任何形式的4通道的设计，包括SPI、RS-232、RS-485和数字I/O应用。对于要求双向通道的应用，例如I²C，请参考MAX14933。

MAX14934–MAX14936家族提供所有三种可能通道方向配置，以满足任何形式的4通道的设计，包括SPI、RS-232、RS-485和数字I/O应用。对于要求双向通道的应用，例如I²C，请参考MAX14933。

器件的数据率可从直流到高达1Mbps、25Mbps或150Mbps。每款器件可默认配置为高电平或低电平，输入未上电时的输出状态为默认值。关于每种选项相关的后缀，请参考完整数据资料中的定购信息和选型指南。

隔离器每侧可以1.71V至5.5V的独立电源，也使器件适合于用作电平转换器。

MAX14934–MAX14936采用16引脚、宽型(10.3mm x 7.5mm) SOIC封装。所有器件的额定工作环境温度为-40°C至+125°C。

应用

• 电池管理
• 工业自动化现场通信
• 通用多通道隔离应用
• 隔离SPI、RS-232、RS-485/RS-422
• 医疗系统
