ADI亚德诺 ADUM1310 产品介绍

2026-03-09 0次

特性

双向通信
3 V/5 V 电平转换
施密特触发器输入
工作温度最高可达105°C
数据速率最高可达10 Mbps (NRZ)
5 V 工作电压：
每个通道1.7 mA（最大值，0 Mbps至2 Mbps）
每个通道4.0 mA（最大值，2 Mbps至10 Mbps）
3 V工作电压：
每个通道1.0 mA（最大值，0 Mbps至2 Mbps）
每个通道2.1 mA（最大值，2 Mbps至10 Mbps）

可编程默认输出状态
高共模瞬变抗扰度：>25 kV/µs

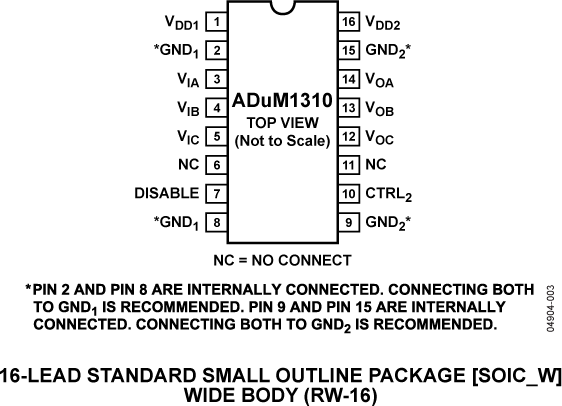

16引脚宽体SOIC封装，符合RoHS标准
外部爬电距离：8.1 mm
UL认证：1分钟2500 Vrms，符合UL 1577标准
CSA元件验收通知#5A
VDE 合格证书
DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12
V_IORM = 560 V 峰值工作电压

产品详情和应用

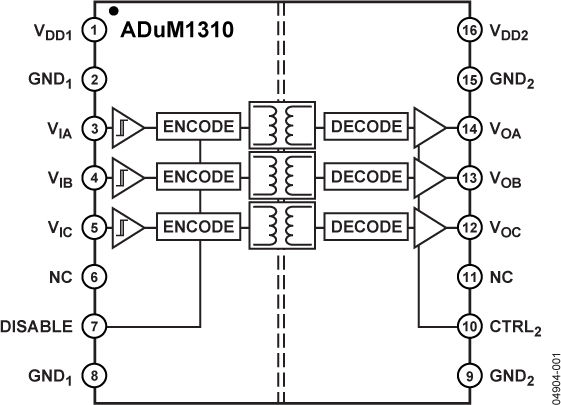

ADuM131x是采用ADI公司iCoupler® 技术的三通道数字隔离器。这些隔离器件将高速CMOS与单芯片空芯变压器技术融为一体，具有优于光耦合器等替代器件的出色性能特征。

iCoupler器件不用LED和光电二极管，因而不存在一般与光耦合器相关的设计困难。简单的iCoupler 数字接口和稳定的性能特征，可消除光耦合器通常具有的电流传输比不确定、最大工作温度和使用寿命影响等问题。这些iCoupler 产品不需要外部驱动器和其它分立器件。此外，在信号数据速率相当的情况下，iCoupler 器件的功耗只有光耦合器的1/10至1/6。iCoupler 还能提供更高的通道密度和更多的通道方向选项。

ADuM131x隔离器提供三个独立的隔离通道，支持多种通道配置和最高达10 Mbps的数据速率（请参考“订购指南”）。所有型号均可采用2.7 V至5.5 V电源电压工作，与低压系统兼容，并且能够跨越隔离栅实现电压转换功能。所有产品均允许用户利用简单的控制引脚，预先确定无V_DD1 输入电源时的默认输出状态。与其它光耦合器不同，ADuM131x隔离器具有已取得专利的刷新特性，可确保不存在输入逻辑转换时及上电/关断条件下的直流正确性。

应用
• 通用多通道隔离
• SPI接口/数据转换器隔离
• RS-232/RS-422/RS-485收发器
• 工业现场总线隔离
