特性

• 有关AEC-Q100汽车应用级器件规格，请查看ADuM520xW数据手册。
• isoPower集成隔离式DC/DC转换器
• 3V或5V稳压输出
• 最高500 mW输出功率
• 两个DC至25 Mbps (NRZ)信号隔离通道
• 施密特触发器输入

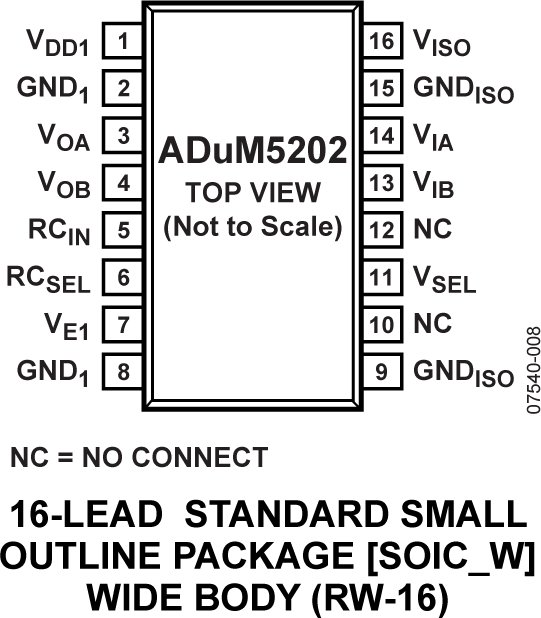

• 16引脚SOIC封装，爬电距离大于8 mm
• 工作温度最高可达105°C（最大值）
• 高共模瞬变抗扰度：>25 kV/µs
• 安全和法规认证
  UL 认证
  1分钟2500 Vrms，符合UL 1577标准
• CSA 元件验收通知#5A（正在审批）
• VDE 合格证书（正在审批）
  DIN V VDE V 0884-10
  (VDE V 0884-10):2006-12
  V_IORM = 560 V 峰值

产品详情和应用

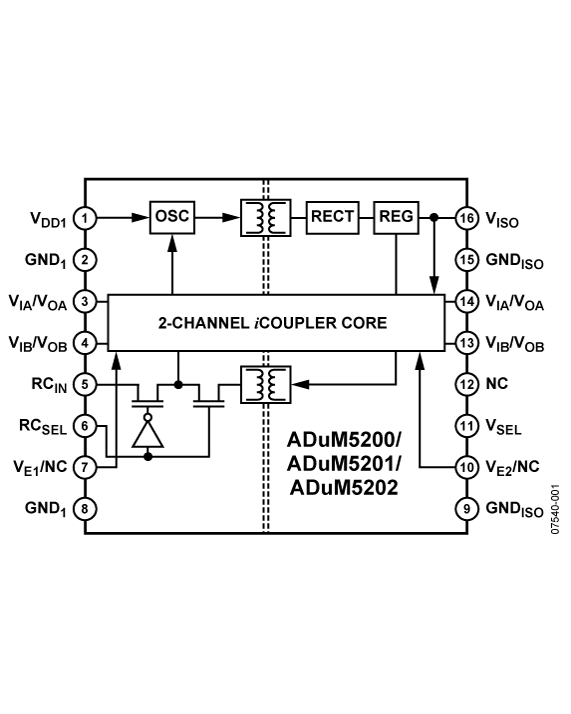

ADuM520x均为双通道数字隔离器 ， 集成isoPower 隔离式DC-DC转换器 。 该DC-DC转换器基于ADI公司的iCoupler® 技术 ， 采用5.0 V/3.3 V输入和5.0 V/3.3 V输出电压时 ， 分别可提供高达500 mW/200 mW的稳压隔离功率 。 在低功耗隔离设计中 ， 无需使用单独的隔离式DC-DC转换器 。 利用ADI公司的芯片级变压器iCoupler 技术 ， 能够隔离逻辑信号及DC-DC转换器 ， 因此可提供小尺寸、完全隔离的解决方案 。

ADuM520x 可以与isoPower®产品 ADuM5401,ADuM5402, ADuM5403, ADuM5404 和ADuM5000 配合使用，以实现更高的输出功率水平和更多的通道数（请参考“提高可用功率”部分）。

ADuM520x隔离器提供两个独立的隔离通道，支持多种通道配置和数据速率（请参考“订购指南”中的选项）。

isoPower 利用高频开关元件，通过其变压器传输功率。设计印刷电路板(PCB)布局时应特别小心，必须符合相关辐射标准。关于电路板布局建议的详细信息，请参考应用笔记 AN-0971 。

应用

• RS-232/RS-422/RS-485收发器
• 工业现场总线隔离
• 电源启动和栅极驱动
• 隔离传感器接口
• 工业PLC
