ADI亚德诺 ADUM1300 产品介绍
2026-03-09
0次
特性
- 通过汽车应用认证
- 低功耗工作
- 5V工作电压
- 每个通道1.2 mA（最大值，0 Mbps至2 Mbps）
- 每个通道3.5 mA（最大值，10 Mbps）
- 每个通道32 mA（最大值，90 Mbps）
- 3V工作电压（参见数据手册）
- 每个通道0.8 mA（最大值，0 Mbps至2 Mbps）
- 每个通道2.2 mA（最大值，10 Mbps）
- 每个通道20 mA（最大值，90 Mbps）
- 双向通信
- 3 V/5 V电平转换
- 工作温度高达：125℃
- 高数据速率：DC至90 Mbps (NRZ)
- 精密时序特性
- 脉冲宽度失真：2 ns（最大值）
- 通道间匹配：2 ns（最大值）
- 高共模瞬变抗扰度：>25 kV/μs
- 输出使能功能
- 欲了解更多特性，请参考数据手册
产品详情和应用

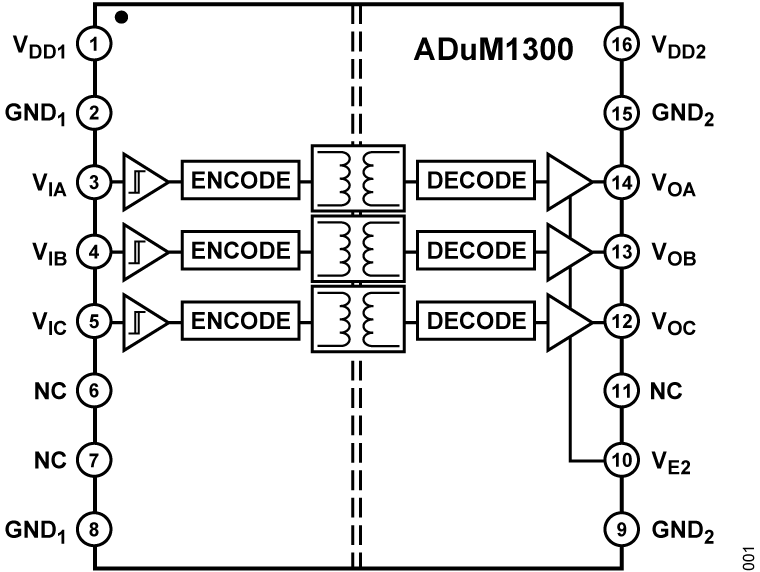

ADuM130x是采用ADI公司iCoupler® 技术的三通道数字隔离器。这些隔离器件将高速CMOS与单芯片变压器技术融为一体，具有优于光耦合器等替代器件的出色性能特征。
iCoupler 器件不用LED和光电二极管，因而不存在一般与光耦合器相关的设计困难。简单的iCoupler 数字接口和稳定的性能特征，可消除光耦合器通常具有的电流传输比不确定、非线性传递函数以及温度和使用寿命影响等问题。这些iCoupler 产品不需要外部驱动器和其它分立器件。此外，在信号数据速率相当的情况下，iCoupler器件的功耗只有光耦合器的1/10至1/6。
ADuM130x隔离器提供三个独立的隔离通道，支持多种通道配置和数据速率（请参考数据手册“订购指南”部分）。两种型号均可采用2.7 V至5.5 V电源电压工作，与低压系统兼容，并且能够跨越隔离栅实现电压转换功能。此外，ADuM130x具有低脉冲宽度失真（CRW级小于2 ns）和严格的通道间匹配（CRW级小于2 ns）特性。与其它光耦合器不同，ADuM130x隔离器具有已取得专利的刷新特性，可确保不存在输入逻辑转换时及缺少一个电源条件下的直流正确性。
应用
- 通用多通道隔离
- SPI 接口/数据转换器隔离
- RS-232/RS-422/RS-485 收发器
- 工业现场总线隔离
- 汽车系统
