特性

• /V类器件获得了AEC-Q100认证
• 为数字信号提供增强型电气隔离

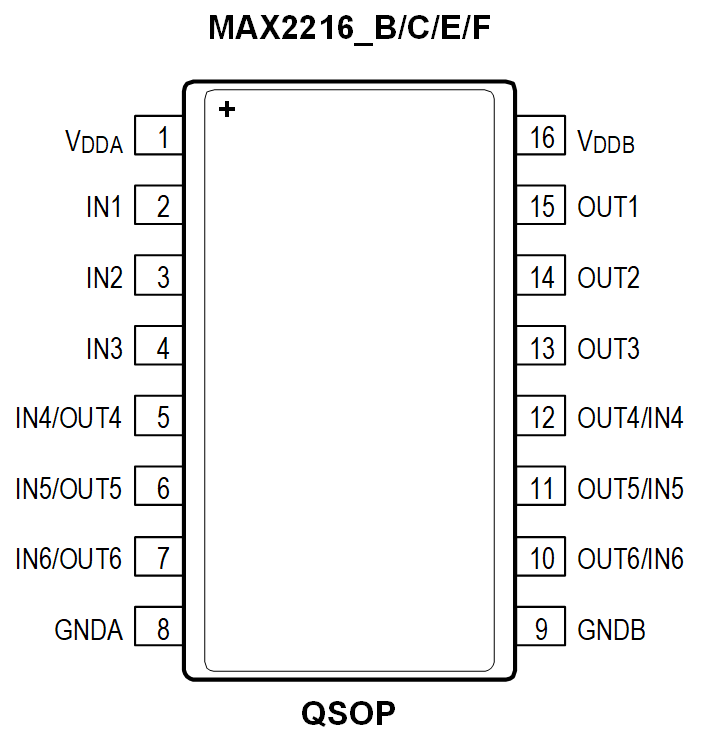

  • 采用爬电距离和电气间隙为4mm的16-QSOP封装
  • 3kV_RMS耐受持续时间可达60s (V_ISO)
  • 可持续耐受445V_RMS (V_IOWM)
  • 可耐受GNDA和GNDB之间1.2/50µs波形的±10kV浪涌
  • 高CMTI性能（50kV/µs，典型值）
• 低功耗
  • V_DD = 1.8V时，1Mbps速率下每通道0.71mW
  • V_DD = 3.3V时，1Mbps速率下每通道1.34mW
  • V_DD = 1.8V时，100Mbps速率下每通道3.21mW
• 传输延迟和抖动双低
  • 最大数据速率高达200Mbps
  • V_DD = 3.3V时，传播延迟低至7ns（典型值）
  • 时钟抖动RMS为11.1ps（典型值）
• 安全法规认证
  • UL参照UL1577
  • cUL参照CSA公告5A
  • VDE 0884-11强化绝缘（待定）

产品详情和应用

MAX22163−MAX22166是一个快速、低功耗的六通道增强型数字电气隔离器系列，采用ADI专有工艺技术。所有器件均具有强化绝缘功能，对3kV_RMS电压额定值的耐受持续时间为60秒。汽车应用和通用型器件的额定工作环境温度范围为-40°C至+125°C。带有/V后缀的器件通过了AEC-Q100认证。所有汽车级产品型号请参见“订购信息”。

• 工业

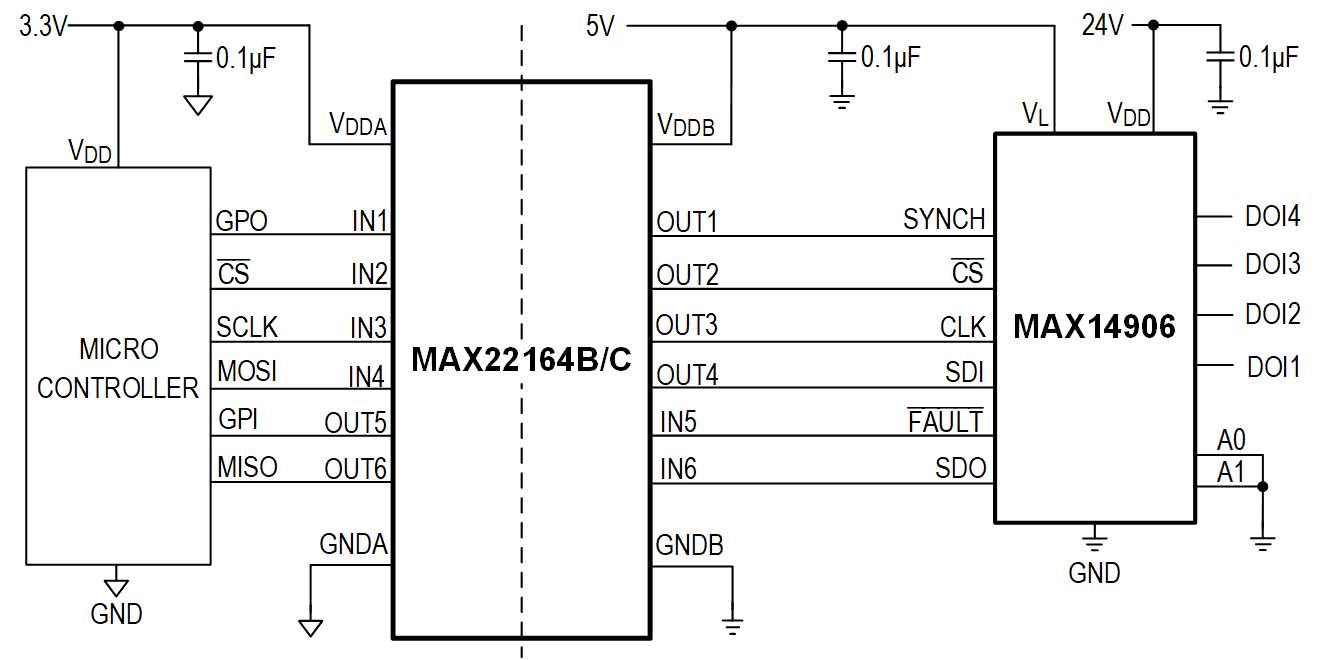

  • 隔离式SPI、RS-232/422/485、CAN、数字I/O
  • 现场总线通信
  • 电机控制
  • 医疗系统

这些器件在具有不同电源域的电路之间传输数字信号，在1Mbps速率下每通道功耗低至0.71mW（1.8V电源）。低功耗特性有助于降低系统功耗、提高可靠性并实现紧凑型设计。这些器件的最大数据速率为25Mbps或200Mbps，并提供默认高电平或默认低电平输出。这些器件的传输延迟和时钟抖动双低，有助于减少系统延迟。

此外，这些器件每侧配备独立的1.71V至5.5V电源，因此很适合用作电平转换器。

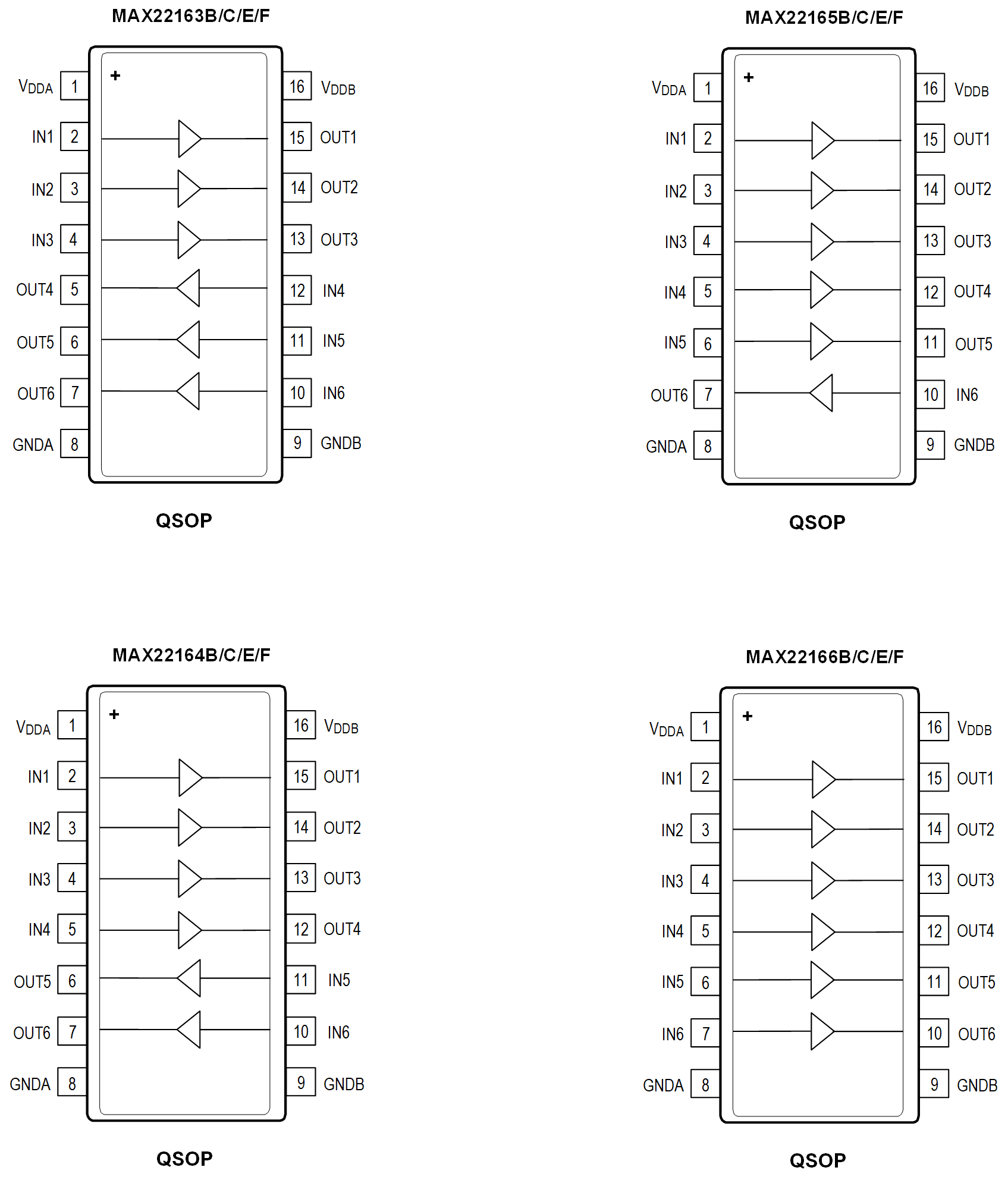

MAX22163有三个通道以一个方向传输数字信号，另有三个通道以相反方向传输数字信号；MAX22164有四个通道以一个方向传输数字信号，另有两个通道以相反方向传输数字信号；MAX22165有五个通道以一个方向传输数字信号，另有一个通道以相反方向传输数字信号；MAX22166的所有六个通道都以一个方向传输数字信号。

应用

• 汽车电子
• 电池管理系统(BMS)
• 充电器
• 混合动力电动汽车
• 逆变器
