ADI亚德诺 ADUM3100 产品介绍
2026-03-09
0次
特性
- 增强的系统级ESD保护性能，符合IEC 61000-4-x标准
- 兼容3.3 V和5.0 V工作电压/电平转换
- 5 V 工作电压：
2.0 mA（最大值，1 Mbps）
5.6 mA（最大值，25 Mbps）
18 mA（最大值，100 Mbps） - 3.3 V工作电压：
1.1 mA（最大值，1 Mbps）
4.2 mA（最大值，25 Mbps）
8.3 mA（最大值，50 Mbps）
- 工作温度最高可达105°C
- 高数据速率： dc至100 Mbps (NRZ)

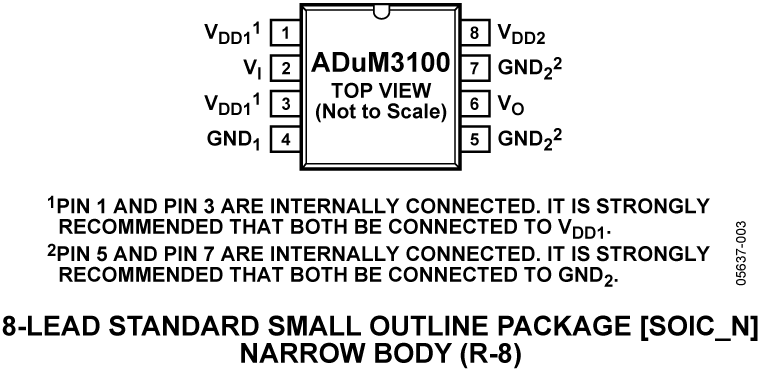

- 8引脚SOIC封装，符合RoHS标准
- 高共模瞬变抗扰度：>25 kV/µs
- UL 证：1分钟2500 Vrms，符合UL 1577标准
- CSA 元件验收通知#5A
- VDE 合格证书
DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12
VIORM = 560 V 峰值
产品详情和应用

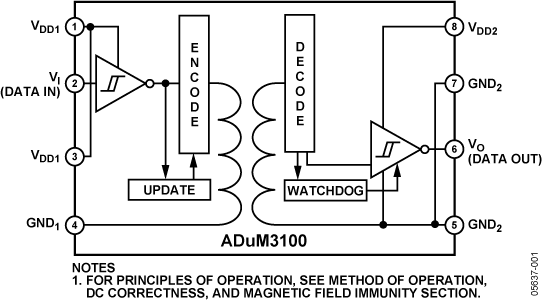

ADuM3100是一款采用ADI公司iCoupler® 技术的数字隔离器。这款隔离器件将高速CMOS与单芯片变压器技术融为一体，具有优于光耦合器等替代器件的出色性能特征。
ADuM3100是现有高速光耦合器的引脚兼容替代产品，支持高达25 Mbps和100 Mbps的数据速率。
ADuM3100采用3.0 V至5.5 V电源供电，传播延迟小于18 ns，边沿不对称性小于2 ns，工作温度最高可达105°C。功耗极低，静态电流（两端之和）小于2.0 mA，每Mbps数据速率的动态电流小于160 μA。与其它光耦合器不同，ADuM3100具有已取得专利的刷新特性，可连续更新输出信号，从而保证直流正确性。
ADuM3100分为两级：ADuM3100AR和ADuM3100BR，工作温度最高可达105°C，分别支持25 Mbps和100 Mbps的数据速率。
与ADuM1100数字隔离器相比，ADuM3100包含多项电路和布局改进，系统级IEC 61000-4-x测试（ESD、突波和浪涌）显示其性能大大增强。对于ADuM1100 或ADuM3100，这些测试的精度主要取决于用户电路板或模块的设计与布局。更多信息，请参考应用笔记AN-793： iCoupler® ®隔离产品的ESD/闩锁考虑因素。
应用
• 数字现场总线隔离
• 光隔离器的替代产品
• 计算机外设接口
• 微处理器系统接口
• 一般仪器仪表和数据采集
数据手册, Rev. B, 6/07
