特性

• 针对1 dB压缩(P1dB)的输出功率： 14.5 dBm（典型值）
• 饱和输出功率(PSAT)： 17 dBm（典型值）
• 增益： 13.5 dB（典型值）
• 噪声系数： 2 dB
• 输出三阶交调截点(IP3)： 26.5 dBm（典型值）
• 电源电压： 5 V (67 mA)
• 50 Ω匹配输入/输出

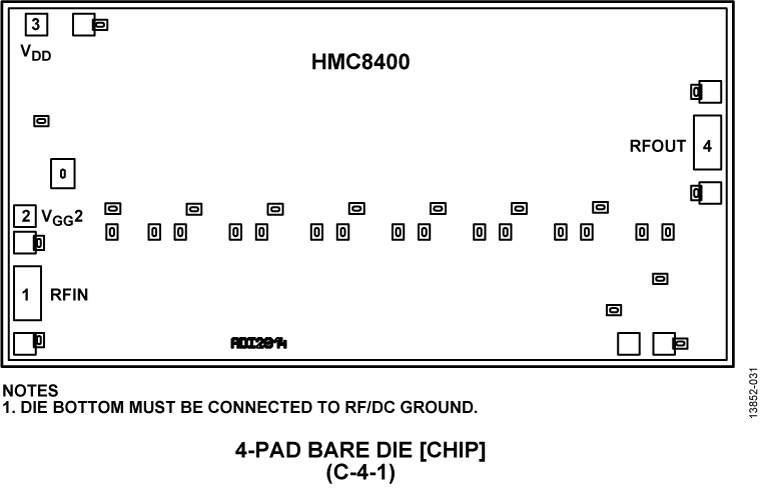

• 裸片尺寸： 2.7 mm × 1.35 mm × 0.1 mm

产品详情和应用

HMC8400是一款砷化镓(GaAs)、假晶高电子迁移率晶体管(pHEMT)、单芯片微波集成电路(MMIC)。 HMC8400是一款宽带低噪声放大器，工作频率范围为2 GHz至30 GHz. 该放大器提供13.5 dB增益、2 dB噪声系数、26.5 dBm输出IP3和14.5 dBm输出功率（1 dB增益压缩），功耗为67 mA（采用5 V电源时）。 HMC8400仅采用单正电源供电时具有自偏置以实现67 mA的漏极电流IDD。 HMC8400还具有增益控制选项VGG2。 HMC8400放大器输入/输出内部匹配50 Ω，可方便地集成到多芯片模块(MCM)中。 所有数据均由通过最短0.31 mm (12 mils)的两条0.025 mm (1 mil)线焊连接的芯片获取。

应用

• 测试仪器仪表
• 微波无线电和甚小孔径终端(VSAT )
• 军事与太空
• 电信基础设施
• 光纤产品
