ADI亚德诺_ADPA1113_产品介绍

ADI亚德诺 ADPA1113 产品介绍

2026-03-09 0次

特性

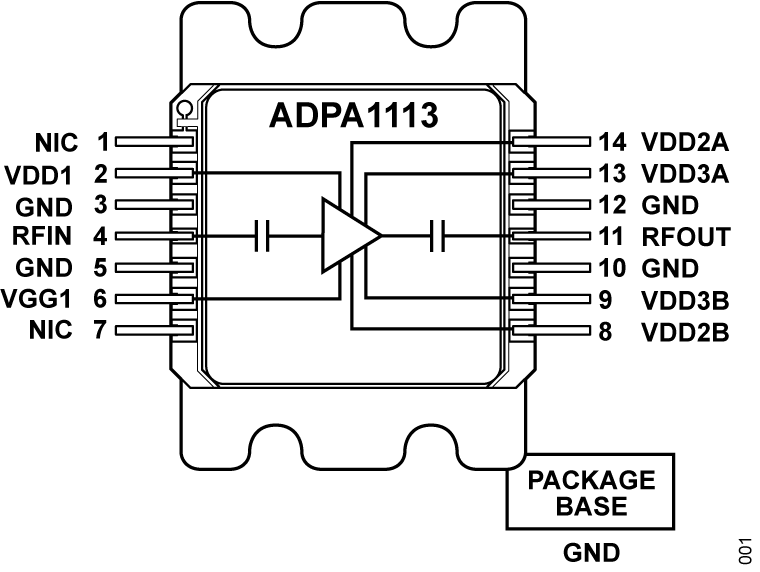

内部匹配和 AC 耦合 40W GaN 功率放大器
集成漏极偏置电感器
P_OUT：2.0 GHz 至 5.7 GHz 之间典型值为 46.5 dBm（P_IN = 21 dBm）
小信号增益：2.3 GHz 至 5.7 GHz 时为典型值 40.5 dB

功率增益：2.0 GHz 至 5.7 GHz 时为典型值 25.5dB (PIN = 21 dBm)
PAE：2.3 GHz 至 5.7 GHz 时为典型值 39%
在 IDQ = 750 mA 时，V_DD = 28 V

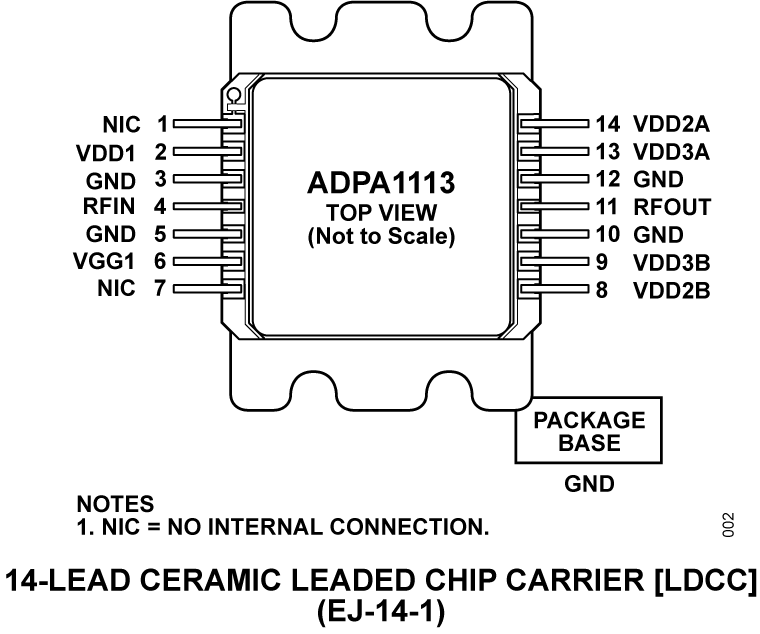

具有铜钼基的 14 引线陶瓷引线芯片载体 [LDCC]

产品详情和应用

ADPA1113 是一款氮化镓 (GaN) 宽带功率放大器，可在 2.3 GHz 至 5.7 GHz 带宽范围内实现 46.5 dBm (44.7 W) 输出，39.0% 的功率附加效率 (PAE) 为 2.3 GHz 至 5.7 GHz.无需外部匹配或 AC 耦合即可实现全频段操作。也无需外接电感器来偏置放大器。

ADPA1113 非常适合连续波应用，例如军用干扰器和雷达。

应用

军用干扰器
商用和军用雷达
测试与测量设备
