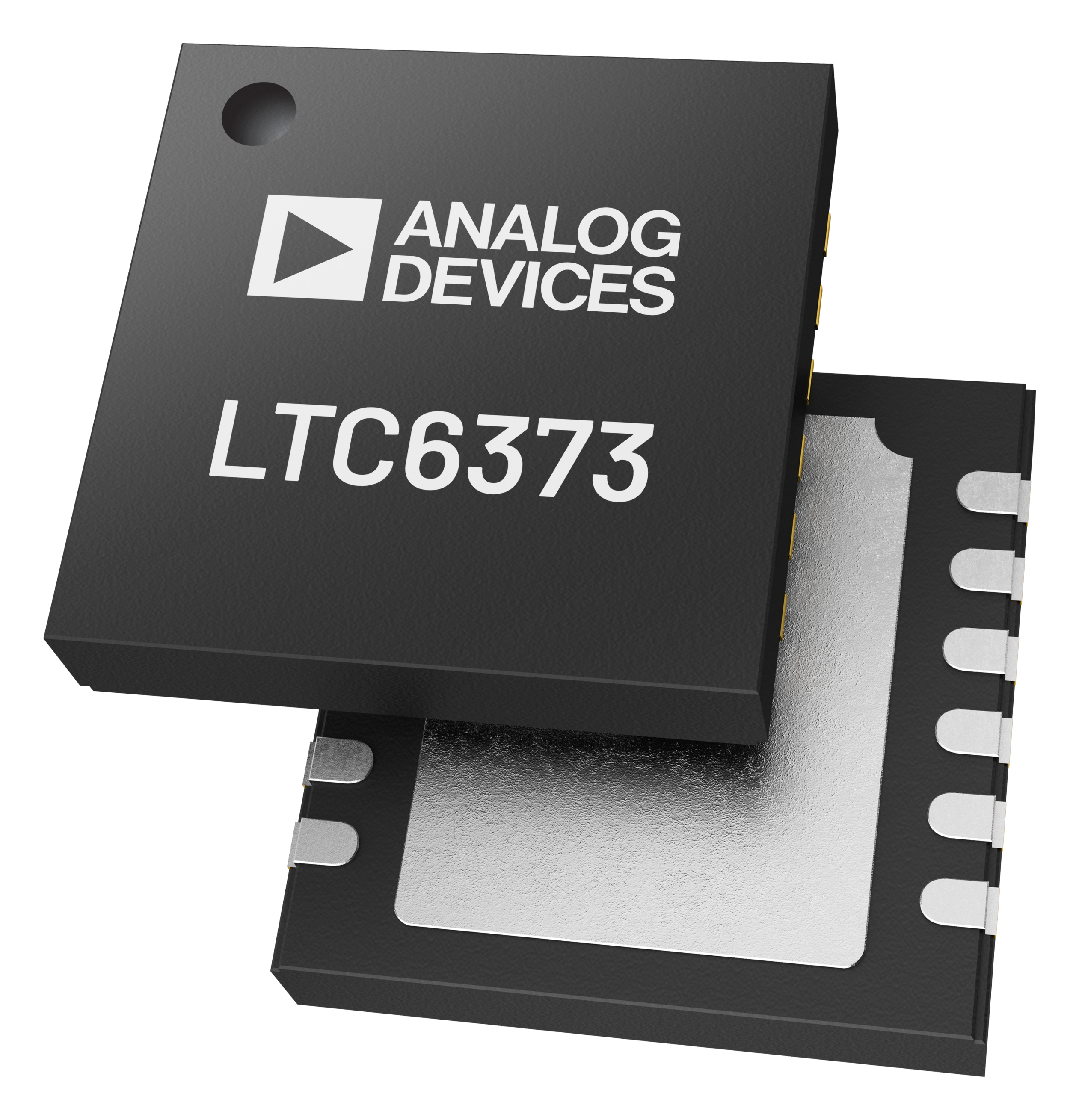

ADI亚德诺 LTC6373 产品介绍
2026-03-09
0次
特性
- 可编程增益引脚：
G = 0.25， 0.5， 1， 2， 4， 8， 16 V / V + 关断 - 全差分输出
- 增益误差：0.015%（最大值）
- 增益误差漂移：1ppm / °C（最大值）
- CMRR：103 dB（最小值），(G = 16)
- 输入偏置电流：25 pA（最大值）
- 输入失调电压：92 μV（最大值），G = 16
- 输入失调电压漂移：1.7 μV / °C（最大值），G = 16
- –3 dB 带宽：4 MHz，G = 16
- 输入噪声密度：8 nV /√Hz，G = 16
- 压摆率：12 V /μs，G = 16
- 可调共模输出电压
- 静态电源电流：4.4 mA
- 电源电压范围：±4.5 V ~ ±18 V
- 额定温度范围为 –40 °C ~ 105 °C

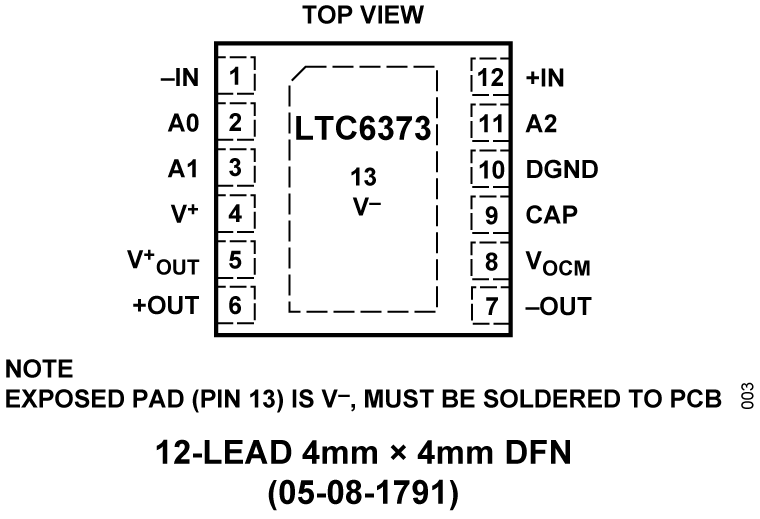

- 小型 12 引脚 4mm × 4mm DFN (LFCSP) 封装
产品详情和应用

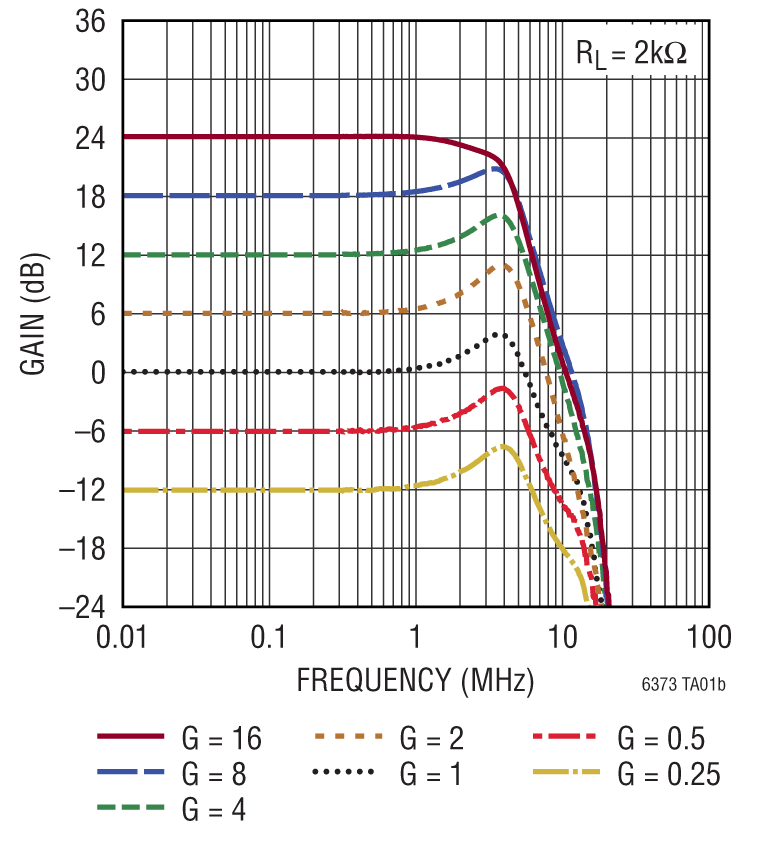

LTC6373是一款具有全差分输出的精密仪器仪表放大器，它包含一个高度匹配的内部电阻器网络，以实现出色的CMRR、失调电压、增益误差、增益漂移和增益非线性。用户可以轻松通过3位并行接口（A2至A0）将增益编程为七个可用设置之一。第8种状态使器件处于关断状态，从而将电流消耗降低至220μA。与传统电压反馈放大器不同，LTC6373在所有增益设置中的带宽几乎相同。

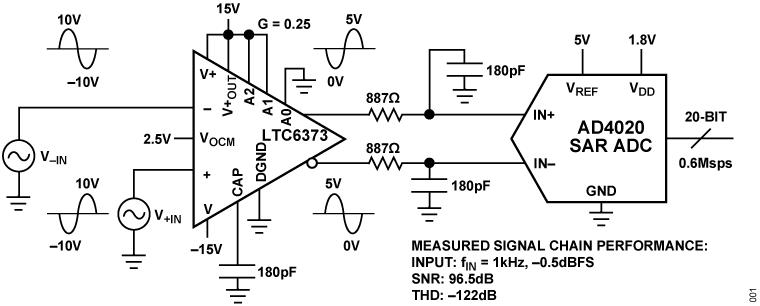

LTC6373的全差分输出特性驱动高性能差分输入ADC。输出共模电压可通过 VOCM引脚单独调节。LTC6373综合高阻抗输入、DC精度、低噪声、低失真和高速差分ADC驱动等优点于一体，是数据采集系统的理想选择。
LTC6373采用12引脚4mm × 4mm DFN (LFCSP)封装，并在−40°C至105°C的温度范围内正常工作。
应用
- 数据采集系统
- 生物医疗仪器仪表
- 测试与测量设备
- 差分ADC驱动器
- 单端-差分转换
- 多路复用应用
