特性

• 高速
  • -3 dB 带宽: 190 MHz（ G = + 5）
  • 压摆率: 820 V/µs, （R_LOAD = 50 Ω）
• 电压输出
  • 20.4 V峰峰值（差分, R_LOAD =100 Ω 电源电压=12v）
• 高输出电流
• 低失真
  • -95 dBc （1 MHz, V_OUT = 2 V峰峰值,G = +5, R_LOAD = 50 Ω，典型值）
  • -69 dBc（10 MHz, V_OUT = 2 V 峰峰值, G = +5, R_LOAD = 50 Ω，典型值）
• 电源管理和关机
  • 控制输入CMOS电平兼容
  • 关机时每个放大器的静态电流=0.65 mA
  • 每个放大器的可调的低静态电流: 3.9 mA 至7.6 mA

产品详情和应用

ADA4310-1内置两个高速电流反馈型运算放大器。它具有高输出电流、高带宽和快速压摆率，特别适合要求驱动低阻抗负载时提供高线性度性能的宽带应用。

ADA4310-1集成电源管理功能，可提供关断模式和/或优化放大器静态电流的能力。通过CMOS兼容型省电控制引脚（PD1和PD0），该器件可以采用四种工作模式：全功率、中等功率、低功率或完全关断。关断模式下，每个放大器的静态电流降至仅0.65 mA，同时放大器输出变为高阻抗状态。

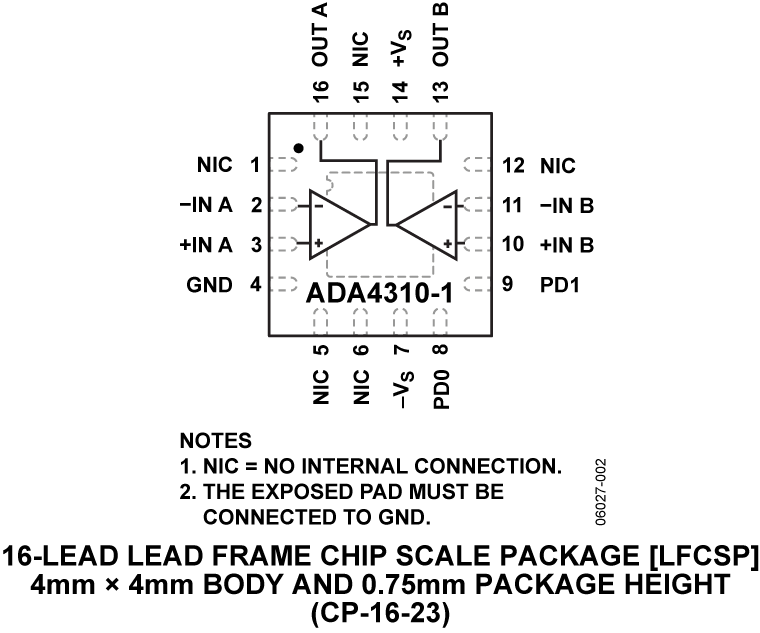

DA4310-1提供散热增强型10引脚MSOP和散热增强型4 mm × 4 mm 16引脚LFCSP两种封装，带有裸露焊盘以改善热传导。ADA4310-1的额定工作温度范围为−40°C至+85°C扩展工业温度范围。

应用

• 家庭网络线路驱动器
• 双绞线线路驱动器
• 电源线路通信
• 视频线路驱动器
• ARB线路驱动器
• I/Q通道放大器
