特性

• 差分或单端增益部件
• 宽电源范围：3V至 12.6V
• 轨至轨输出摆幅
• 输入共模范围包括地电位
• 600V/μs 转换速率
• -3dB 带宽 = 75MHz，A_V = ±2

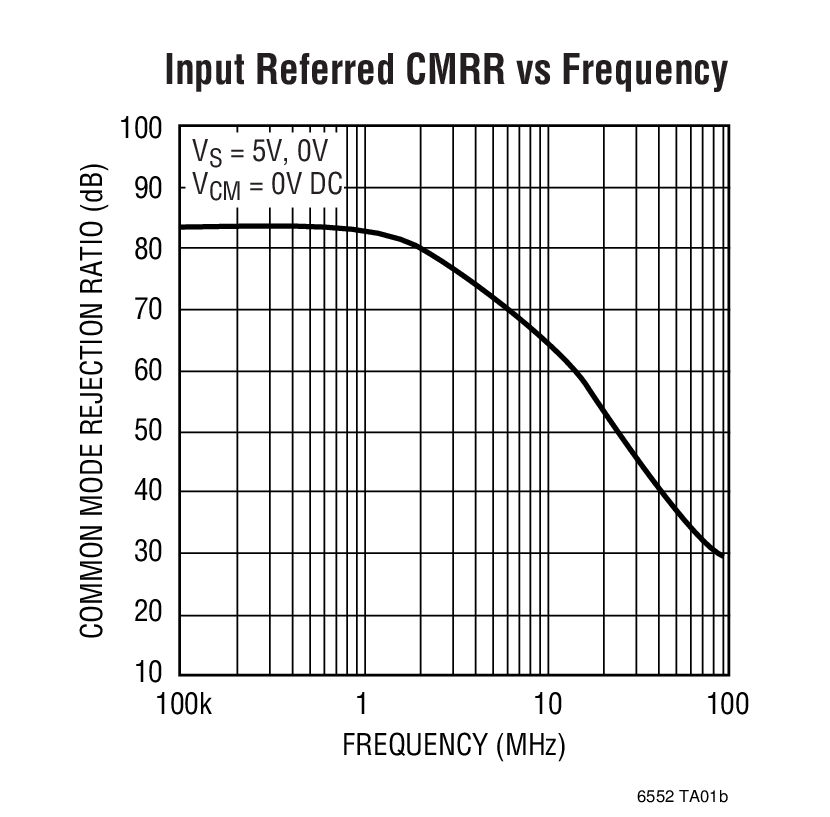

• 10MHz 频率下的 CMRR：>60dB
• 规格在 3.3V、5V 和 ±5V 电源
• 高输出驱动：±70mA
• 电源关断模式的电流消耗降至 300μA
• 工作温度范围：-40ºC 至 85ºC

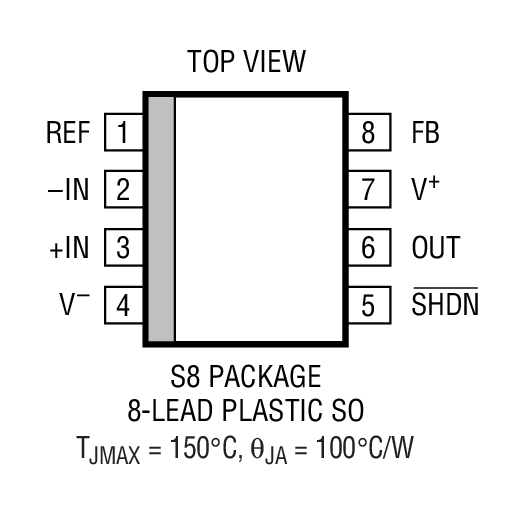

• 采用 8 引脚 SO 封装和纤巧型 3mm x 3mm x 0.8mm DFN 封装

产品详情和应用

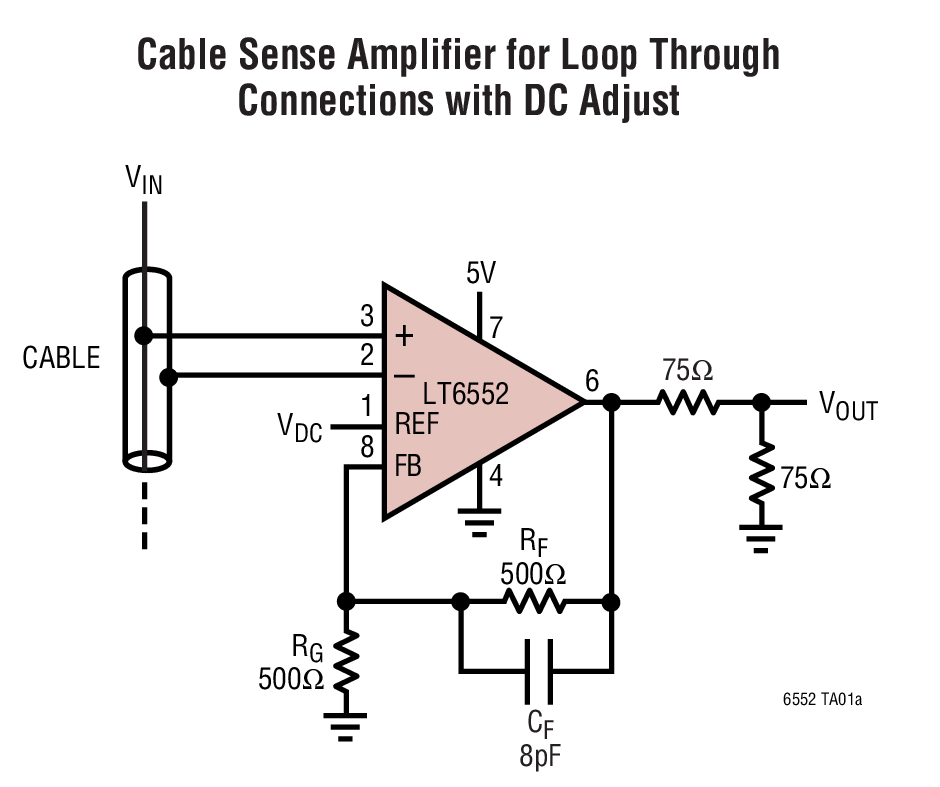

LT^®6552 是一款专为低电压单电源操作而优化的视频差动放大器。这款通用型放大器具有独立的高输入阻抗正 (+) 和负 (－) 输入，可在差分或单端配置中使用。第二组输入为差分放大器提供了增益调节和 DC 控制功能。

当采用单 3.3V 电源时，输入电压范围从地电位延伸至 1.3V，而输出摆幅则从地电位至 2.9V (在驱动一个 150Ω 负载的情况下)。LT6552 具有 75MHz — 3dB 带宽、600V/μs 转换速率和 ±70mA 输出电流，因而使其非常适合于直接驱动电缆。LT6552 的性能在 3V 至 12.6V 的电源范围内得以保持，并全面规格在 3.3V、5V 和 ±5V 电源。停机功能可将功率耗散降低至 1mW 以下，并允许多个放大器驱动同一根电缆。

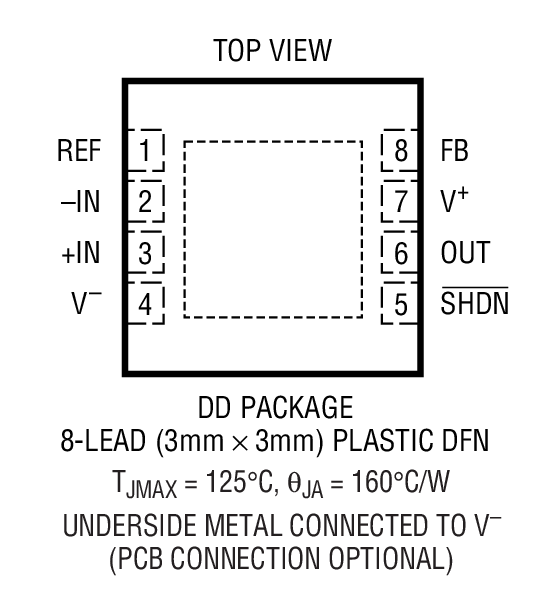

LT6552 采用 8 引脚 SO 封装和纤巧型双列细间距无引线封装 (DFN)。该器件具有商业和工业应用温度范围规格。

• 差分至单端转换
• 视频线路驱动器
• 汽车显示器
• RGB 放大器
• 同轴电缆驱动器
• 低电压高速信号处理
