特性

• 模拟I/O
  • 8通道、247 kSPS 12位ADC
    直流性能： ±1 LSB INL
    交流性能：71 dB SNR
  • 针对高速ADC转RAM捕获的DMA控制器
  • 2个12位（单调）电压输出DAC
  • 双通道输出PWM/Σ-Δ型DAC
  • 片内温度传感器功能 ±3 C
  • 片内基准电压
• 存储器
  • 62 KB片内Flash/EE程序存储器
  • 4 KB片内Flash/EE数据存储器
  • Flash/EE，保持时间：100年，耐久性为10万个周期
  • 2304字节片内数据RAM
• 基于8051内核
  • 8051兼容指令集（最大值：16 MHz）
  • 12个中断源，2个优先级
  • 双通道数据指针
  • 11位扩展堆栈指针
• 欲了解更多特性，请参考数据手册

产品详情和应用

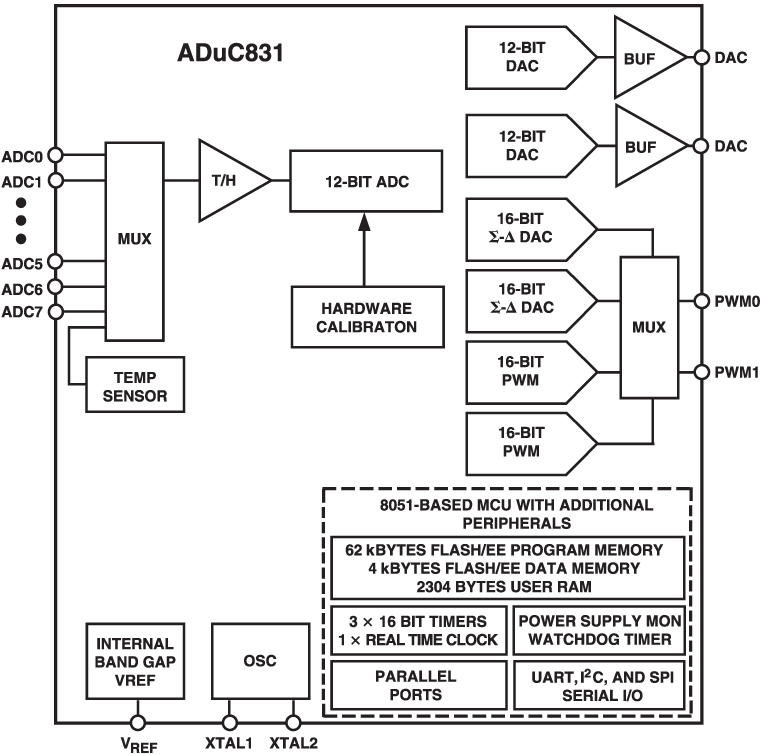

ADuC831是一款完全集成的247 kSPS数据采集系统，在单芯片内集成高性能自校准多通道12位ADC、双通道12位DAC和可编程8位MCU。

微控制器内核为8052，因此每机器周期8051指令集兼容12个内核时钟周期。片内集成有62 KB非易失性Flash/EE程序存储器。片内同时集成4 kB非易失性Flash/EE数据存储器、256字节RAM和2 kB扩展RAM。

ADuC831还内置其它模拟功能、两个12位DAC、电源监视器和一个带隙基准电压源。片内数字外设包括2个16位Σ-∆型DAC、双通道输出16位PWM、看门狗定时器、时间间隔计数器、3个定时器/计数器、针对波特率生成的定时器3和串行I/O端口（I2C、SPI和UART）。

片内出厂固件支持通过EA引脚进行在线串行下载和调试模式（通过UART）以及单引脚仿真模式。QuickStart™和QuickStart Plus开发系统支持ADuC831，提供低成本软件和硬件开发工具。

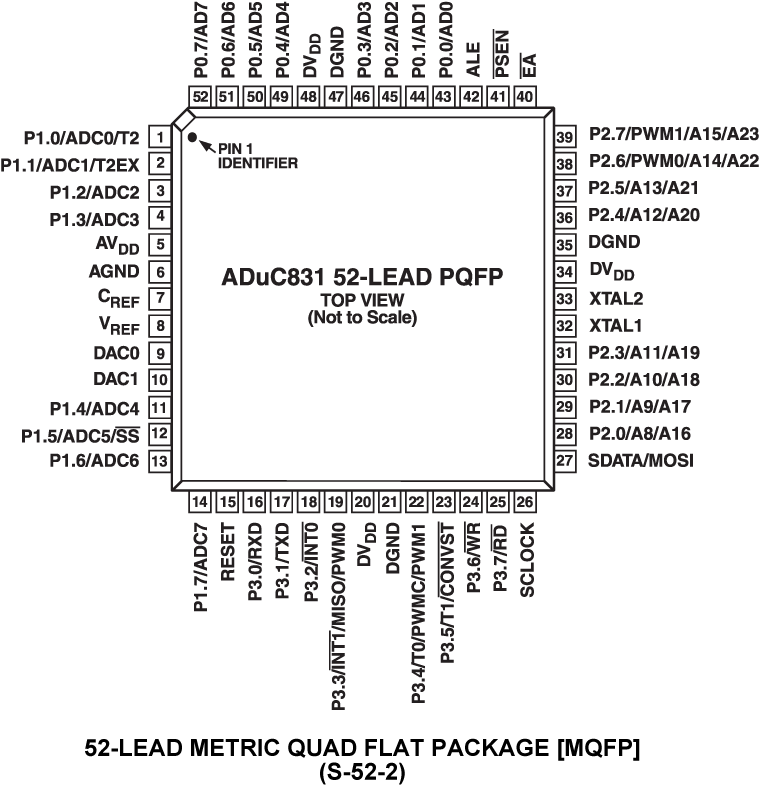

该器件在扩展工业温度范围内的额定工作电压为3 V至5 V，提供52引脚塑料四方扁平封装和56引脚芯片级封装。

应用

• 光纤网络—激光功率控制
• 基站系统
• 精密仪器、智能传感器
• 瞬变捕获系统
• DAS和通信系统
