ADI亚德诺 LTC1696 产品介绍

2026-03-09 0次

特性

±2% 过压门限准确度
扁平 (仅高 1mm) ThinSOT^™ 封装
用于 SCR 放电电路或外部 N 沟道断接 MOSFET 的栅极驱动
可监视两个输出电压
输出电压检测范围：0.8V 至 24V
宽电源范围：2.7V 至 27V
多功能 TIMER/RESET 引脚

产品详情和应用

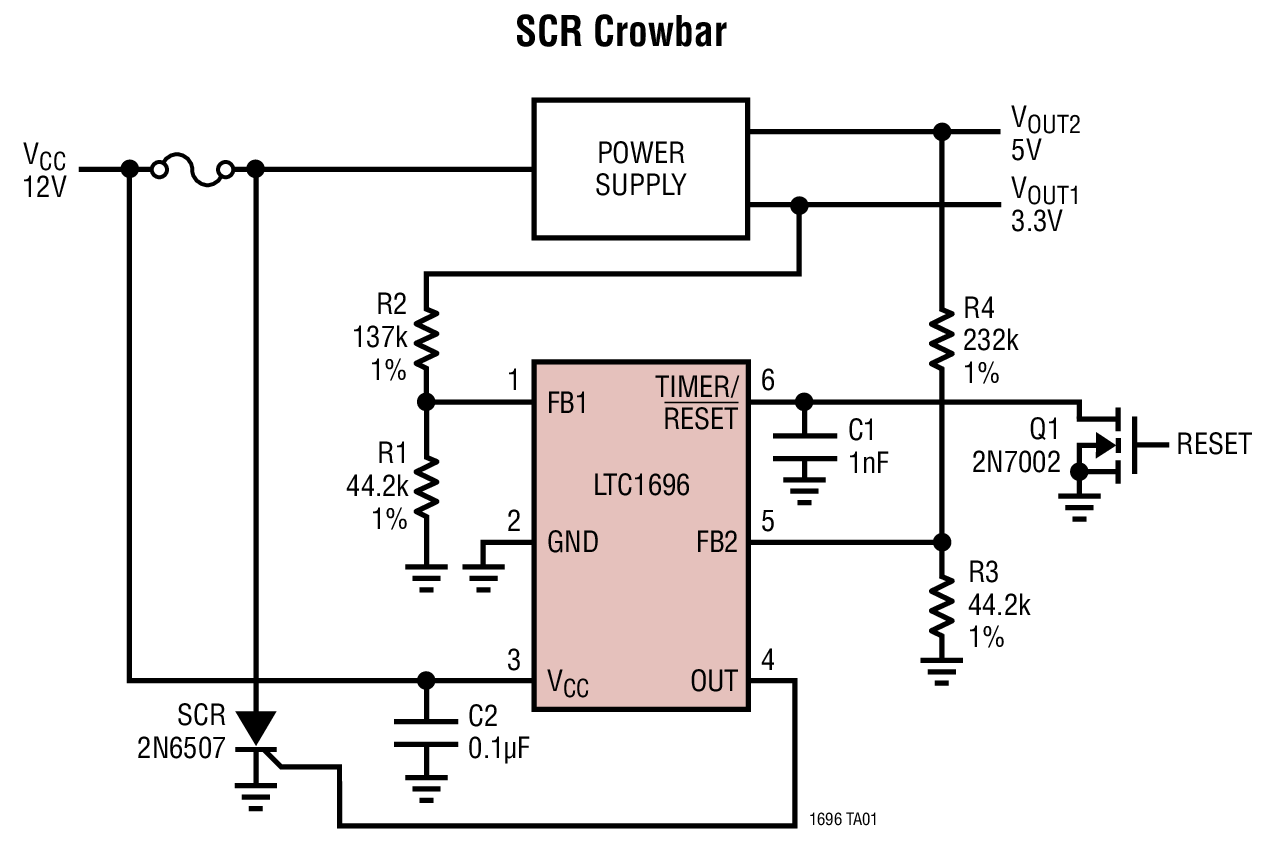

LTC^®1696 是一款独立型电源过压监视器和保护器件，其专为在发生过压故障的情况下保护电源负载而设计。该器件可监视两个可调的输出电压。如果检测到某种过压情况，则输出驱动一个外部 SCR 放电电路或者关断外部背对背 N 沟道 MOSFET，由此实现输入电压与电源的断接。

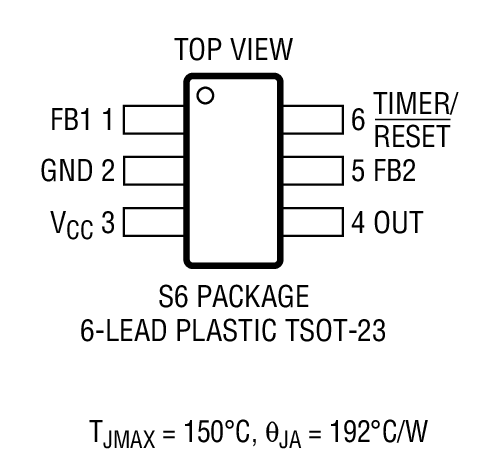

引脚 6 提供了三种功能。通过把一个电容器连接至该引脚，可以设置内部干扰滤波器时间延迟。未连接该电容器时，默认的时间延迟由一个内部电容器来决定。该引脚还起一个复位输入的作用，以在过压故障状况之后清除内部锁存器。如果 FB1 和 FB2 电压处于跳变门限以下，那么通过将该引脚拉至高电平可启动 OUT 引脚。

LTC1696 采用扁平 (仅高 1mm) ThinSOT 封装。

Applications

电信系统
计算机系统
工业控制系统
笔记本电脑
