特性

• 集成式、双通道、20mA至150mA线性LED流入电流源
• 升压或SEPIC电源结构，具有最大灵活性
• 自适应电压优化，将线性流入电流源的功耗降至最小
• 4.75V至40V或5V ±10%输入工作电压范围
• 10000:1 PWM调光@ 200Hz
• 故障指示开漏输出。
• LED开路/短路检测和保护
• 输出过压和过热保护
• 较低输入电压时可编程LED折返式限流
• 200kHz至2MHz电阻可编程开关频率，带外同步
• 电流控制模式开关，带内部斜率补偿
• 使能输入
• 热增强20引脚TQFN (4mm x 4mm)和20引脚TSSOP封装

产品详情和应用

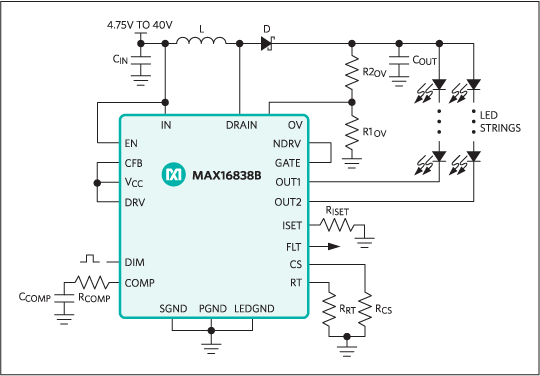

MAX16838B为双通道LED驱动器，集成DC-DC开关式升压调节器和两个150mA流入电流源。电流模式开关DC-DC控制器提供两个HB LED灯串所需的电压。MAX16838B支持4.75V至40V宽输入电压范围，可直接承受汽车的抛负载事件。对于5V ±10%输入电压，将V_IN连接至V_CC。宽输入范围允许为HB LED供电，适用于汽车和背光照明应用中的中/小尺寸LCD显示屏。

内部电流模式开关DC-DC控制器支持升压或SEPIC电路，工作在200kHz至2MHz可调节频率范围。电流控制模式提供快速响应，简化环路补偿。MAX16838B也具有自适应输出电压调节功能，将LED流入电流源通路的功耗降至最小。

利用外部电阻，通道电流可在20mA至150mA范围内调节；外部电阻将两个通道电流设定为相同值。器件允许将两个灯串并联，实现单通道300mA最大电流。MAX16838B也具有脉冲调光控制，通过逻辑输入(DIM)对两路通道进行调光，最小脉宽低至0.5µs。

MAX16838B包括输出过压保护、开路LED/短路LED检测，以及过热保护。器件工作在-40°C至+125°C汽车级温度范围。MAX16838B采用20引脚TSSOP和4mm x 4mm、20引脚TQFN封装。

应用

• 汽车显示器背光
• 车灯应用
• LCD显示器背光
