• 4V 至 6.5V V_CC 工作电压
• 38V 最大输入电源电压
• 自适应贯通保护
• 轨至轨输出驱动器
• 3.2A 峰值上拉电流
• 4.5A 峰值下拉电流

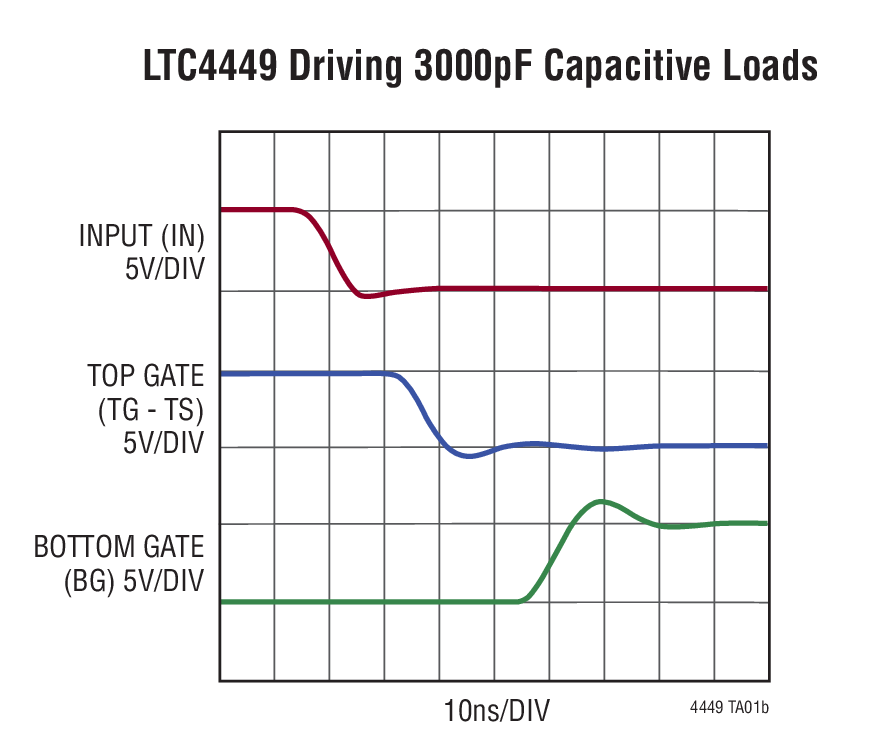

• 8ns TG 上升时间驱动 3000pF 负载
• 7ns TG 下降时间驱动 3000pF 负载
• 采用单独的电源以匹配 PWM 控制器
• 驱动双路 N 沟道 MOSFET
• 欠压闭锁

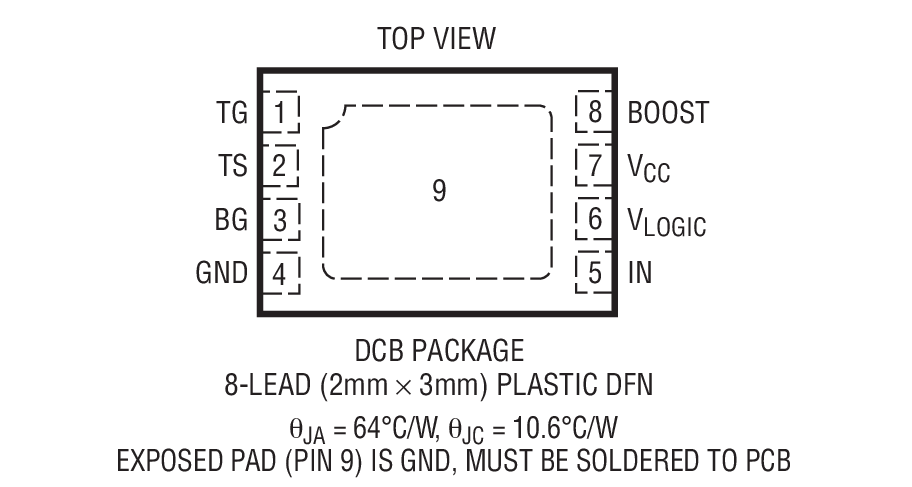

• 扁平 (高度仅 0.75mm) 2mm x 3mm DFN 封装

产品详情和应用

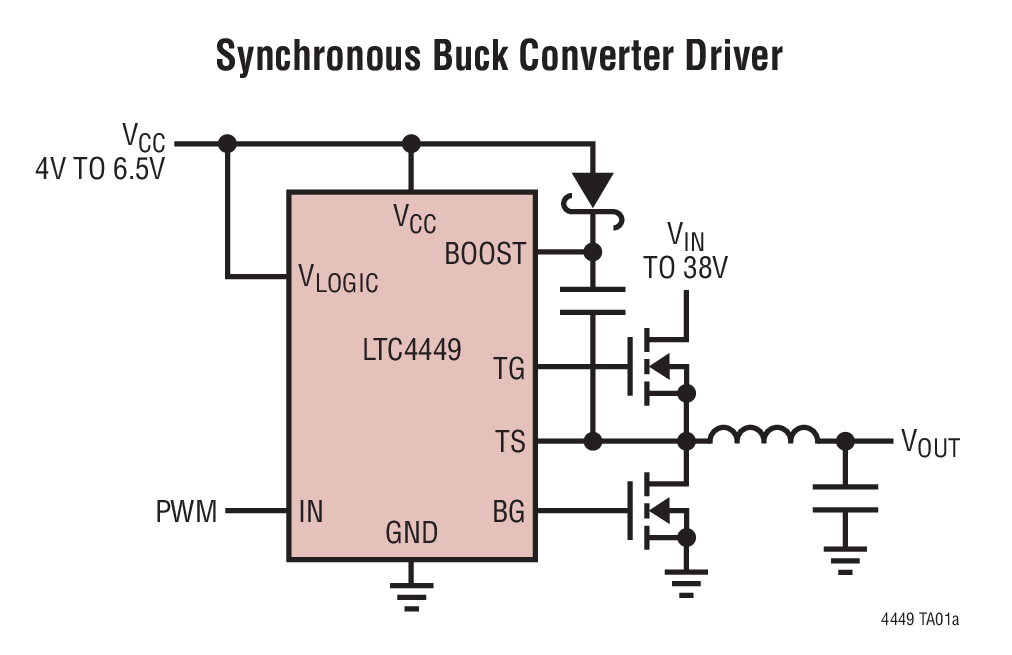

LTC^®4449 是一款高频栅极驱动器，专为驱动一个同步 DC/DC 转换器中的两个 N 沟道 MOSFET 而设计。强大的轨至轨驱动能力降低了具高栅极电容 MOSFET 中的开关损耗。

LTC4449 具有一个用于输入逻辑电路的单独电源，以与控制器 IC 的信号摆幅相匹配。如果输入信号未被驱动，则 LTC4449 将启动一种停机模式，该模式把两个外部 MOSFET 全部关断。输入逻辑信号在内部被电平移位至自举电源，此电源可以在高出地电位达 42V 的电压条件下运行。

LTC4449 在驱动器和逻辑电源上均包含欠压闭锁电路，当出现欠压情况时，该电路将关断外部 MOSFET。LTC4449 还内置了一种自适应贯通保护功能，用于防止因 MOSFET 交叉传导电流而引起功率损耗。

LTC4449 采用 2mm x 3mm DFN 封装。
