特性

• 可兼容 SMBus 和I²C

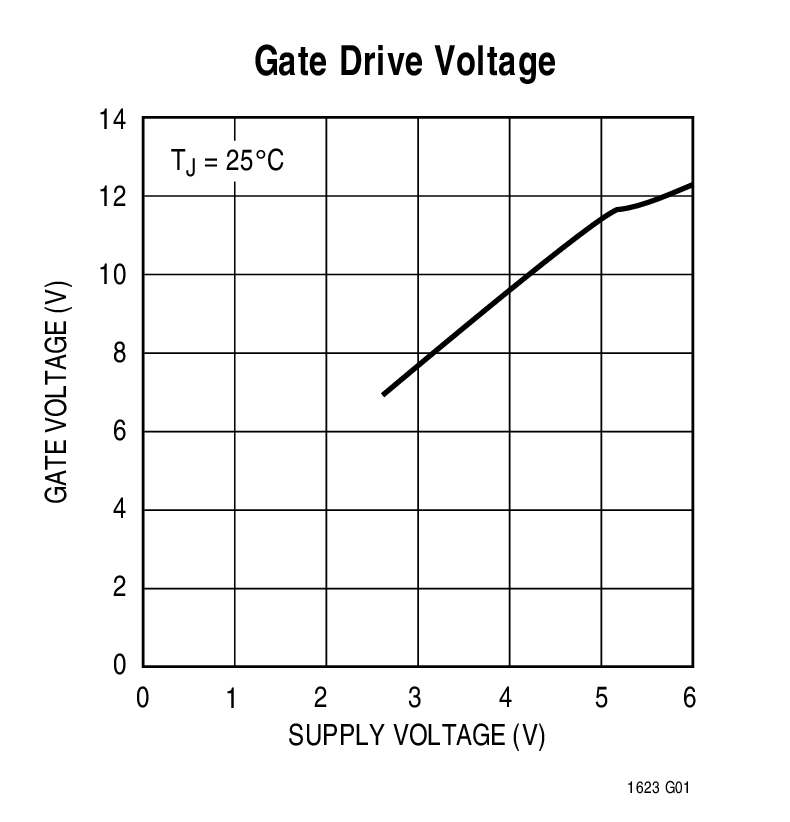

• 内置充电泵驱动 N 沟道开关
• 可在同一根总线上连接 16 个可用开关
• 针对 DATA 和 CLK 的0.6V V_IL和1.4V V_IH

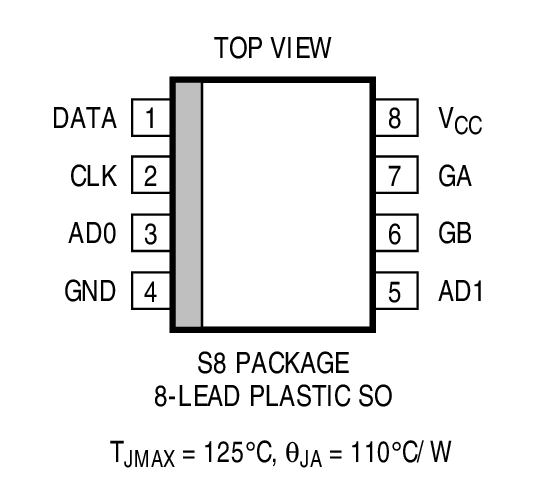

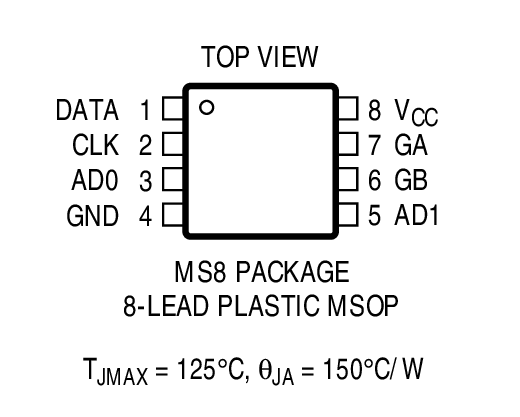

• 采用 8 引脚 MSOP 封装和 SO 封装
• 低的待用电流：14μA
• 从 2 个三态地址引脚提供 8 个地址
• 内部上电复位定时器
• 内部欠压闭锁功能电路
• 在输出端上无需布设外部上拉电阻器
• 无需辅助电源

产品详情和应用

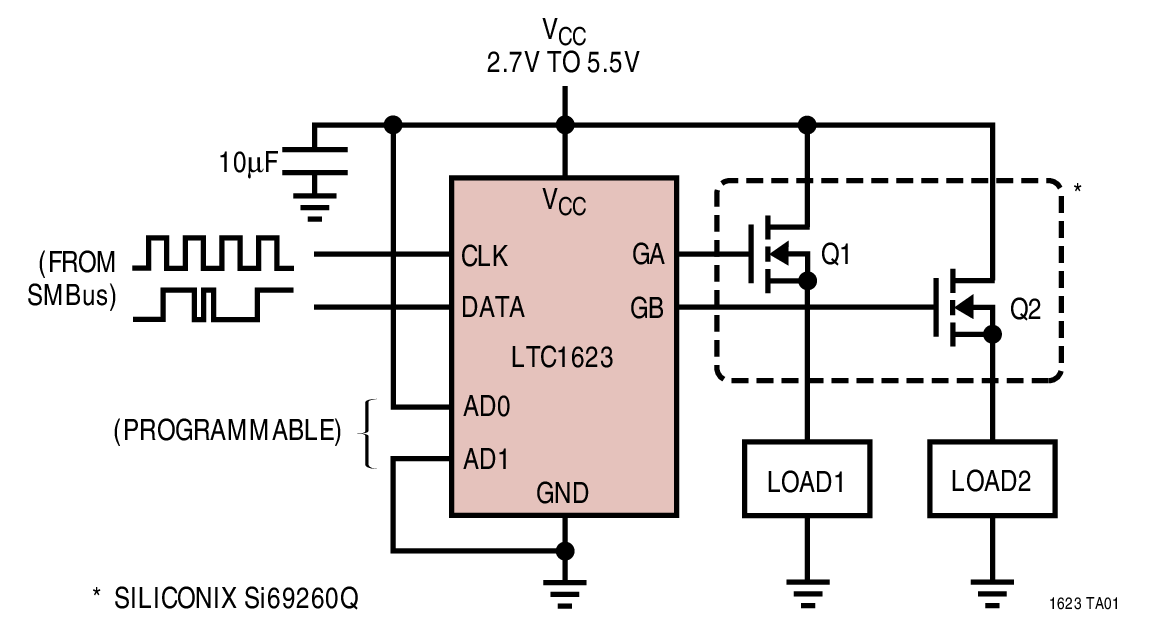

LTC^®1623 SMBus 开关控制器是一款从属器件，其用于控制 SMBus 或 I²C 总线上的两个高压侧 N 沟道 MOSFET。LTC1623 采用 2.7V 至 5.5V 的输入电压工作，并具有 14μA (在 3.3V) 的低待用电流。按照 SMBus 规范，LTC1623 在整个电源电压范围内保持了 0.6V V_IL 和 1.4V V_IH 输入门限。

LTC1623 采用二线式接口 (CLK 和 DATA)，可监视总线的起动情况 (DATA 从高电平变至低电平，而 CLK 为高电平)。一旦检测到起动，LTC1623 将其地址与通过总线从主控器发送的第一个 (地址) 字节进行比较。如果两者匹配，则 LTC1623 将执行从主控器发送的第二个 (命令) 字节，并独立地控制内置充电泵以驱动两个外部开关。

LTC1623 具有两个三态可编程地址引脚，因而可提供 8 个不同的地址，并在同一根总线上连接总共 16 个可用开关。

应用

• 计算机外设控制
• 笔记本电脑电源平面开关
• 便携式设备电源控制
• 工业控制系统
• 手持式设备
