特性

• 可由高于、低于或等于输出电压的输入电压获得稳压输出
• 单个电感器

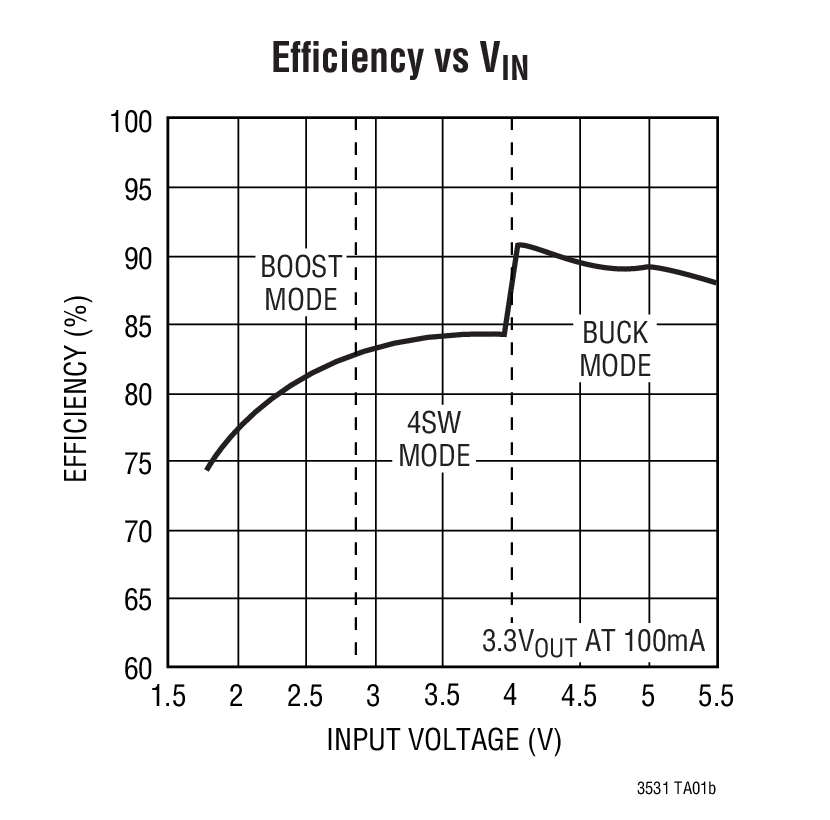

• 效率高达 90%
• V_IN 范围：1.8V 至 5.5V
• 可由 3.6V 输入获得 3.3V_OUT / 200mA
• 可由 2.5V 输入获得 3V_OUT / 125mA
• 固定 V_OUT 版本 (TSOT、DFN 封装)：3.3V、3V
• 可调 V_OUT 版本 (DFN 封装)：2V 至 5V
• 突发模式 (Burst Mode^®) 操作，无外部补偿
• 超低静态电流：16uA，停机电流 < 1µA

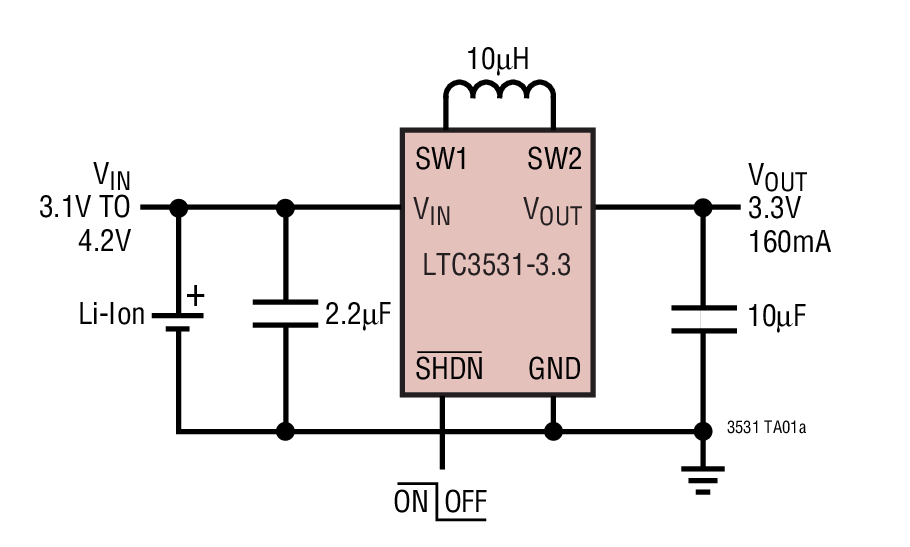

• 只需 3 个外部组件 (固定电压版本)
• 短路保护
• 停机模式中的输出断接

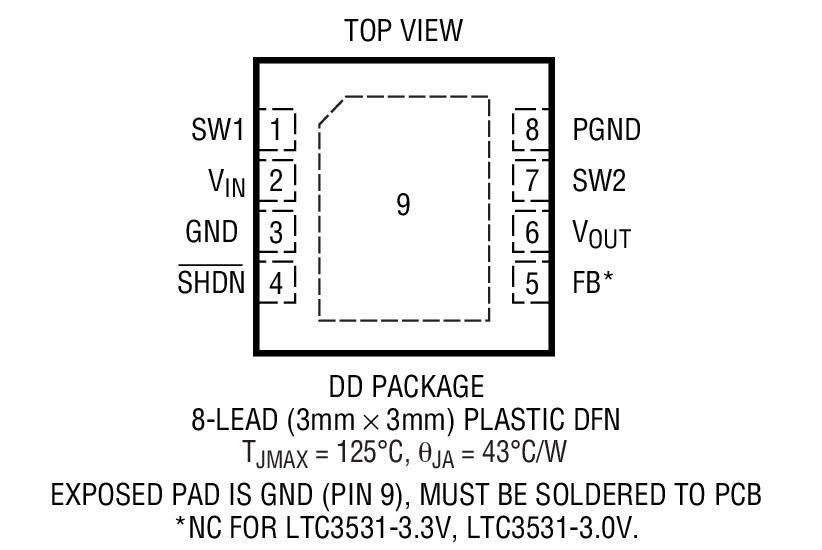

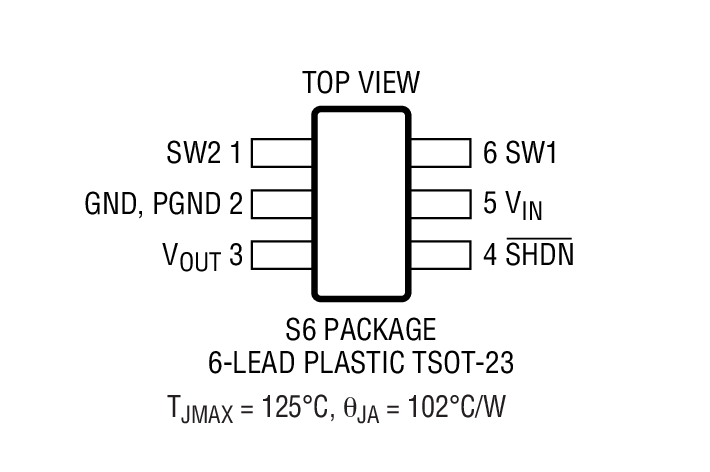

• 采用 6 引脚 ThinSOT 和 3mm x 3mm DFN 封装

产品详情和应用

LTC^®3531/LTC3531-3.3/LTC3531-3 是同步降压-升压型 DC/DC 转换器，它们能在输入电压高于、低于或等于输出电压的条件下运作。该 IC 所采用的拓扑结构可通过所有操作模式提供一个连续转换，从而使得该产品成为单节锂离子电池和多节碱性电池或镍电流应用的理想选择。该转换器可工作于突发模式，并较大限度地缩减了解决方案的占板面积和组件数目，并在一个宽负载电流范围内提供了高转换效率。

这些器件包括两个 0.5Ω 的 N 沟道 MOSFET 开关和两个 P 沟道开关 (0.5Ω、0.8Ω)。静态电流通常为 16µA，从而使其成为电池供电型应用的理想之选。其它特点包括：< 1µA 的停机电流、电流限制、热停机和输出断接功能。这些器件采用 6 引脚 ThinSOT^™ 封装 (固定电压版本) 或 3mm x 3mm DFN 封装 (固定和可调电压版本)。

• 手持式仪器
• MP3 播放机
• 手持式计算机
• PDA / GPS
