特性

• 宽输入电压范围：4.5V 至 15V
• 2.5A 输出电流
• 低 R_DS(ON) 内部开关：45mΩ 和 85mΩ
• 可编程频率：300kHz 至 3MHz
• 低静态电流：75μA
• 0.6V ±1% 基准可提供精确的低输出电压
• 99% 最大占空比
• 可调突发模式 (Burst Mode^®) 箝位
• 可同步至外部时钟
• 电源良好输出电压监视器
• 过热保护
• 过压保护

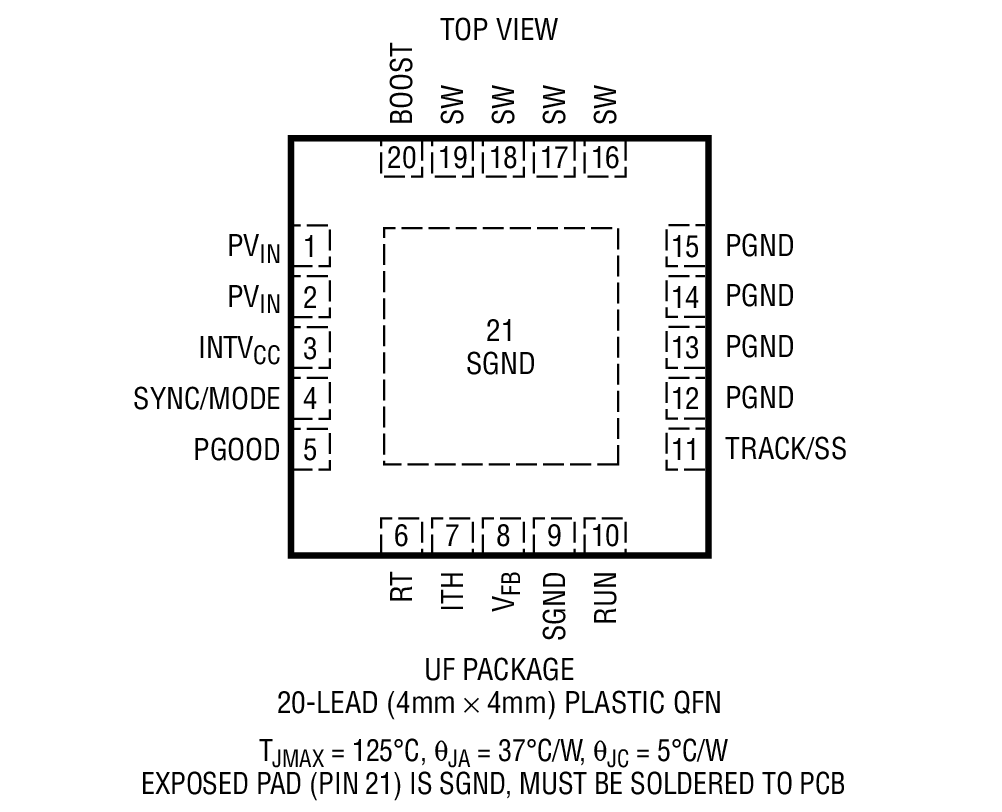

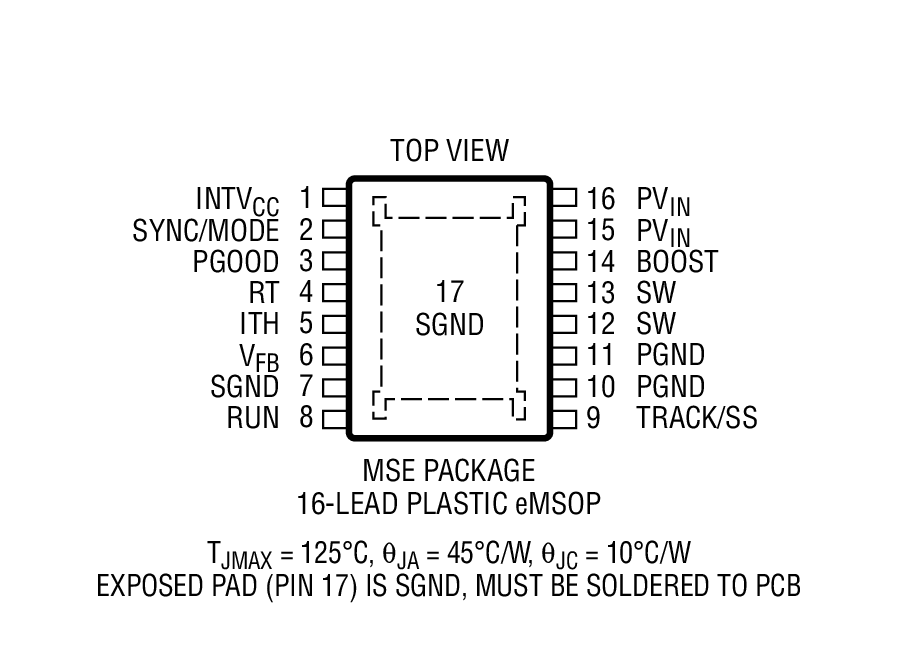

• 采用 16 引脚耐热性能增强型 MSOP 和 4mm x 4mm QFN 封装

产品详情和应用

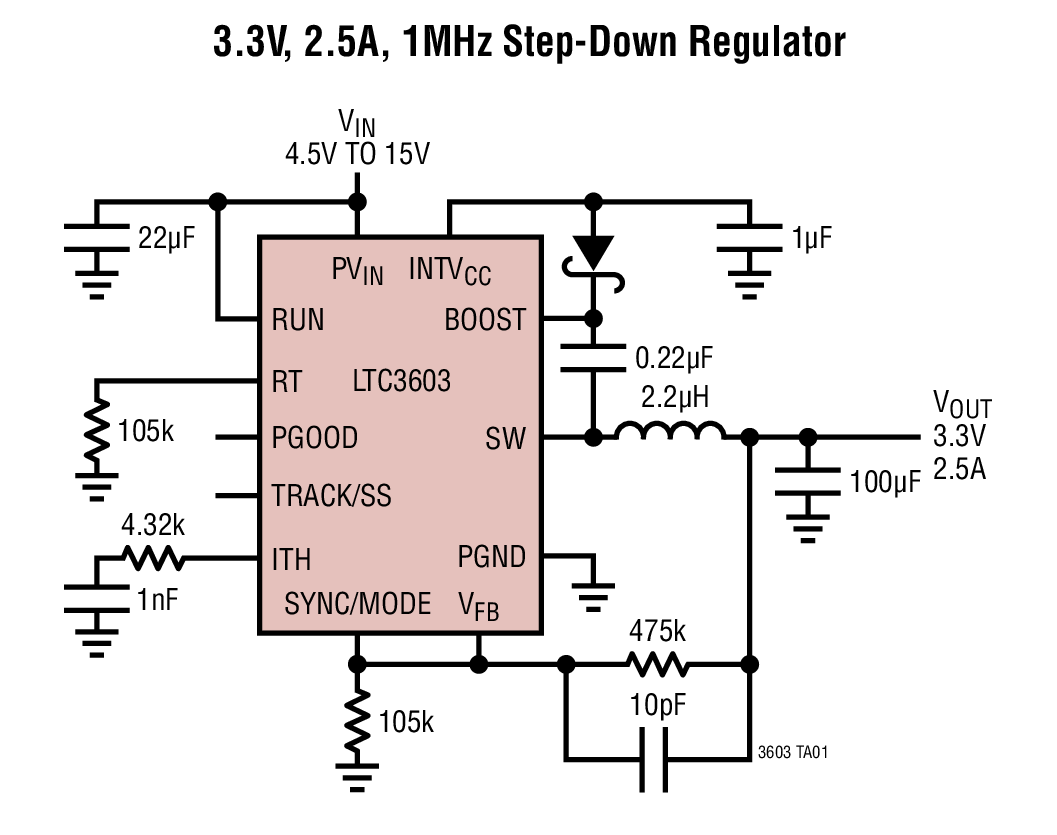

LTC^®3603 是一款高效率、单片式、同步、降压型 DC/DC 转换器，运用了一种恒定频率、电流模式架构。它采用 4.5V 至 15V 的工作输入电压范围，可提供 0.6V 至 14.5V 的可调稳定输出电压，并可输送高达 2.5A 的输出电流。具 45mΩ 接通电阻的内部同步电源开关提升了效率，并免除了增设一个外部肖特基二极管的需要。开关频率可由一个外部电阻器来设定，也可以同步至一个外部时钟。OPTI-LOOP^® 补偿的运用使得能够在一个很宽的负载和输出电容值范围内优化瞬态响应。

LTC3603 可被配置为执行突发模式操作或强制连续操作。在轻负载条件下，强制连续操作可降低噪声和 RF 干扰，而突发模式操作则能够在轻负载时提供高效率。在突发模式操作中，突发箝位电平的外部控制使得能够根据应用的要求来调节输出电压纹波。
