特性

• 可在 V_IN 高于、低于或等于 V_OUT 的情况下获得稳压输出
• 2.5V 至 15V 输入和输出电压范围
• 1.5A 连续输出电流：V_IN ≥ 5V，V_OUT = 5V，PWM 模式
• 单个电感器
• 准确的 RUN 门限

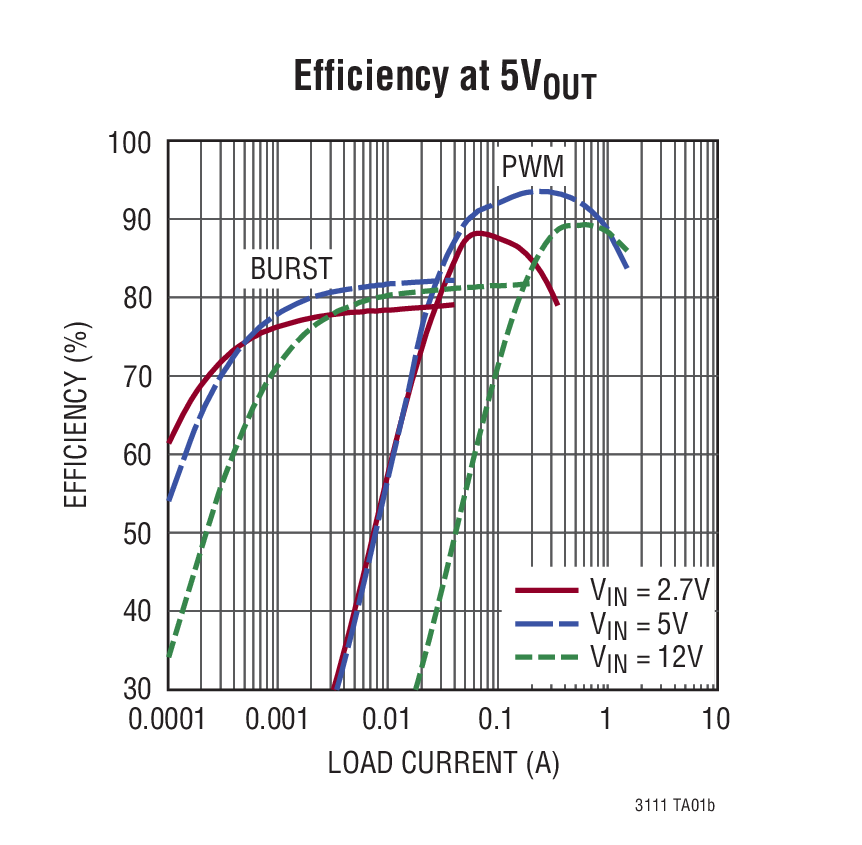

• 效率高达 95%
• 800kHz 开关频率，可同步范围介于 600kHz 至 1.5MHz 之间
• 在突发模式 (Burst Mode^®) 操作中的无负载静态电流为 49μA
• 在停机模式中提供了输出断接
• 停机电流 < 1μA
• 内部软起动

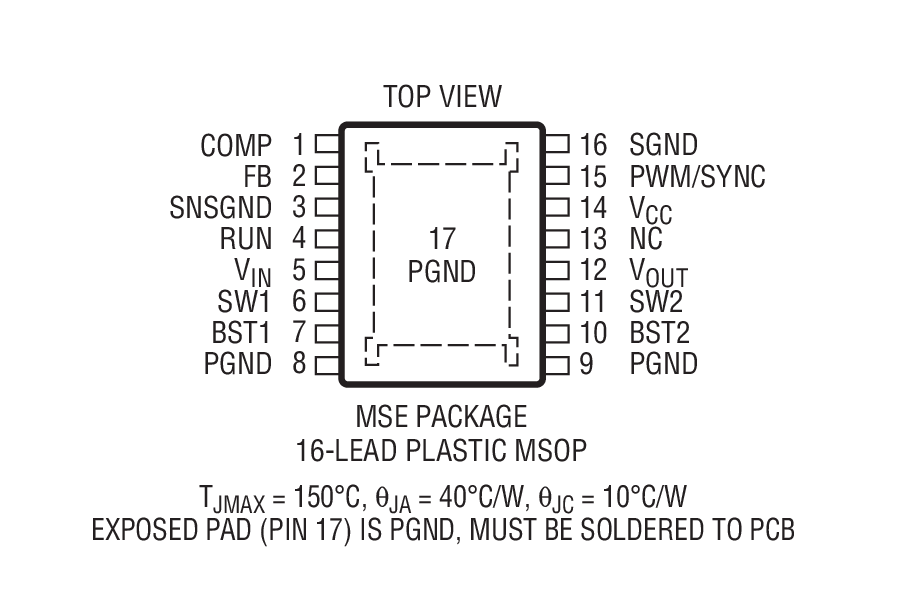

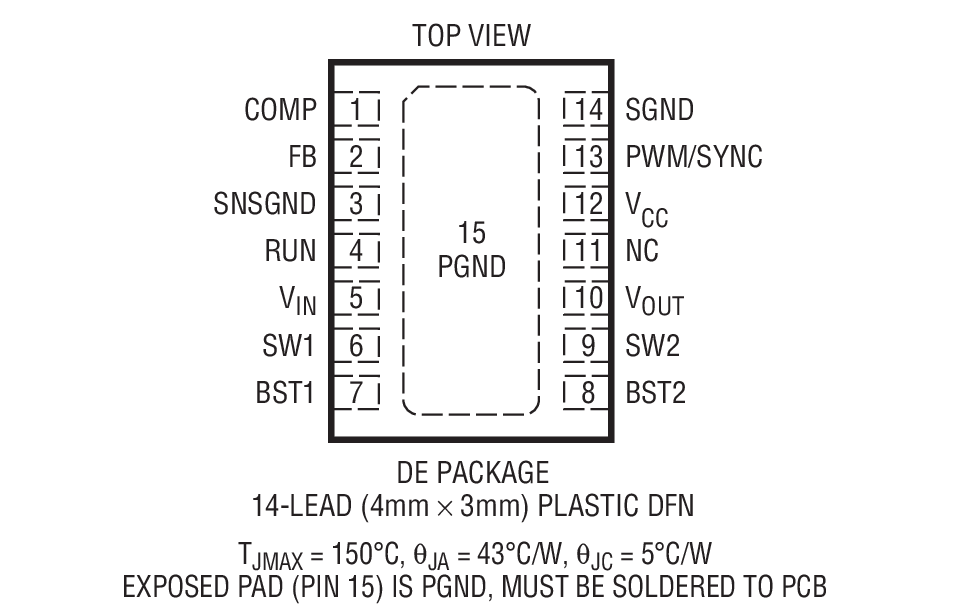

• 小外形耐热性能增强型 14 引脚 (3mm x 4mm x 0.75mm) DFN 封装和 16 引脚 MSOP 封装

产品详情和应用

LTC^®3111 是一款固定频率、同步降压-升压型 DC/DC 转换器，其具有一个扩展的输入和输出范围。独特的四开关、单电感器架构提供了低噪声，并可在输入电压高于、低于或等于输出电压的情况下实现无缝运作。

LTC3111 具有一个 2.5V 至 15V 的输入和输出范围，很适合于多种单节或多节电池、后备电容器或墙上适配器电源应用。低 R_DS(ON) 内部 N 沟道 MOSFET 开关和可选的 PWM 或突发模式操作可在众多的工作条件下实现高效率。

一个准确的 RUN 引脚允许用户设置转换器的接通门限电压。该器件的其他特点包括：短路保护、内部软起动和热停机功能。

LTC3111 可提供耐热性能增强型 14 引脚 (3mm x 4mm x 0.75mm) DFN 封装和 16 引脚 MSOP 封装。

• 从单节、两节或三节锂离子电池、多节碱性电池 / 镍氢 (NiMH) 电池提供 3.3V 或 5V 输出
• RF 发送器
• 军用、工业电源系统
