特性

• V_IN 范围：2.25V 至 5.5V
• V_OUT 范围：0.6V 至 5V
• 可编程频率运作：2.25MHz 或可调 (0.75MHz 至 4MHz)
• 低 R_DS(ON) 内部开关

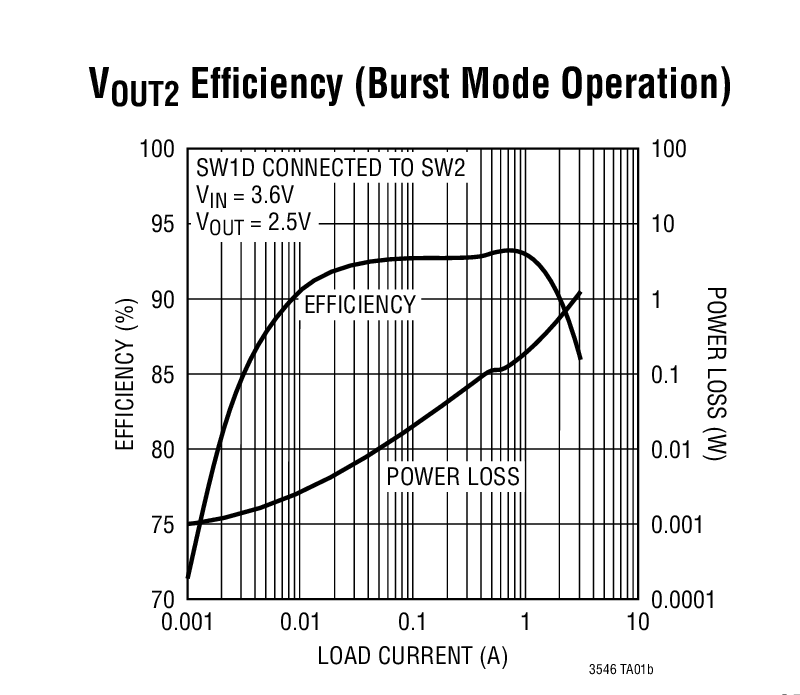

• 高效率：达 96%
• 无需肖特基二极管
• 短路保护功能
• 旨在实现卓越的电压和负载瞬态响应的电流模式操作
• 低纹波突发模式 (Burst Mode^®) 操作 (30mV_P-P)，I_Q = 160μA
• 超低停机电流：I_Q < 1μA
• 低压差操作：100% 占空比
• 用于每个通道的电源良好输出
• 外部或内部的可编程突发电平
• 外部或内部软起动或电源跟踪

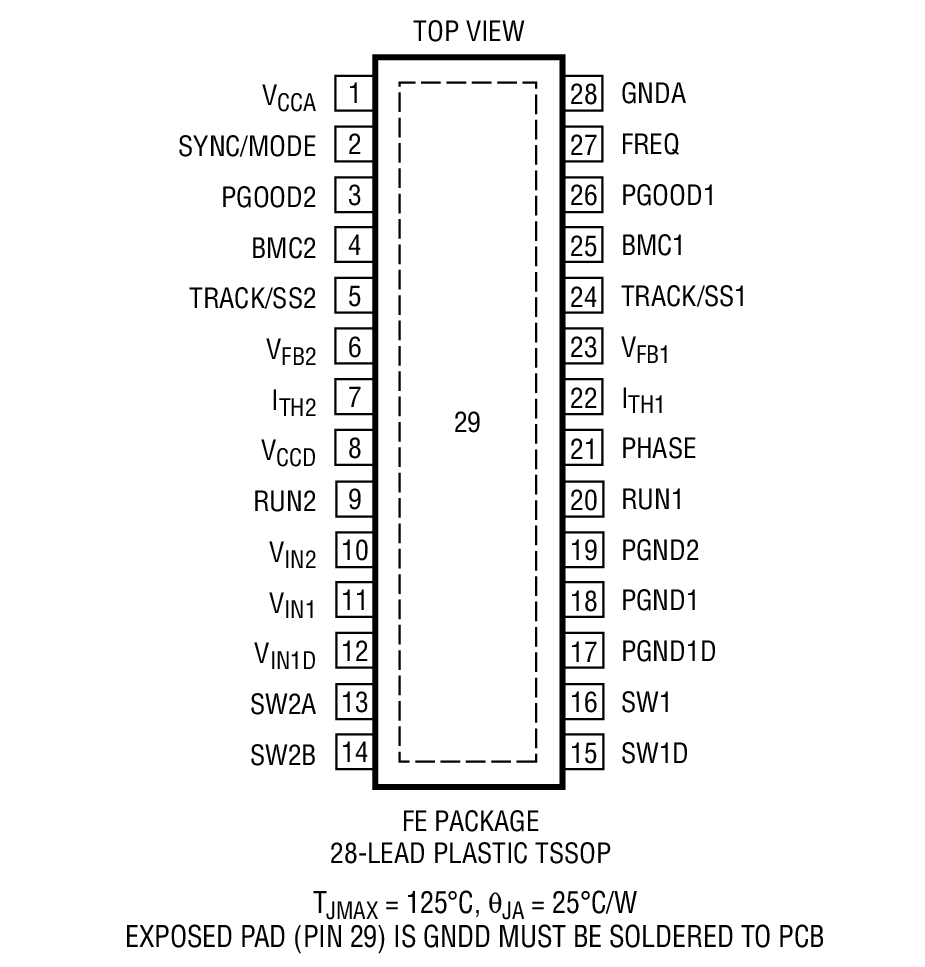

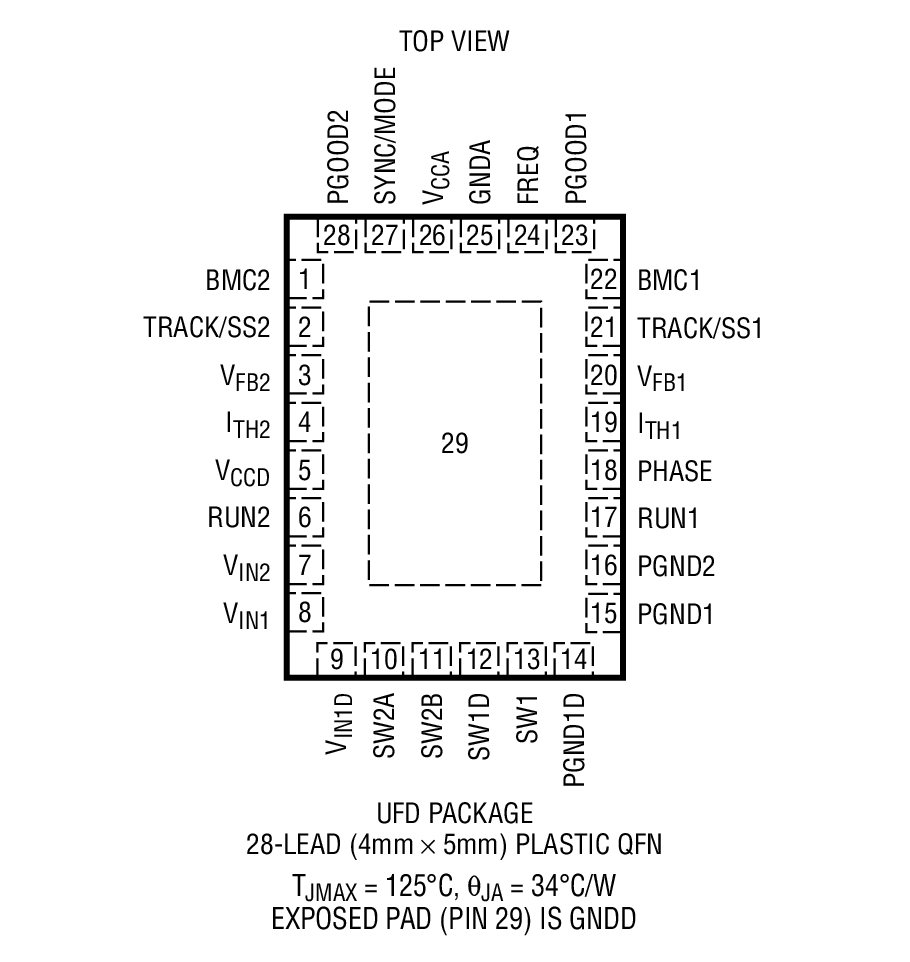

• 采用耐热增强型 28 引脚 (4mm x 5mm) QFN 和 TSSOP 封装

产品详情和应用

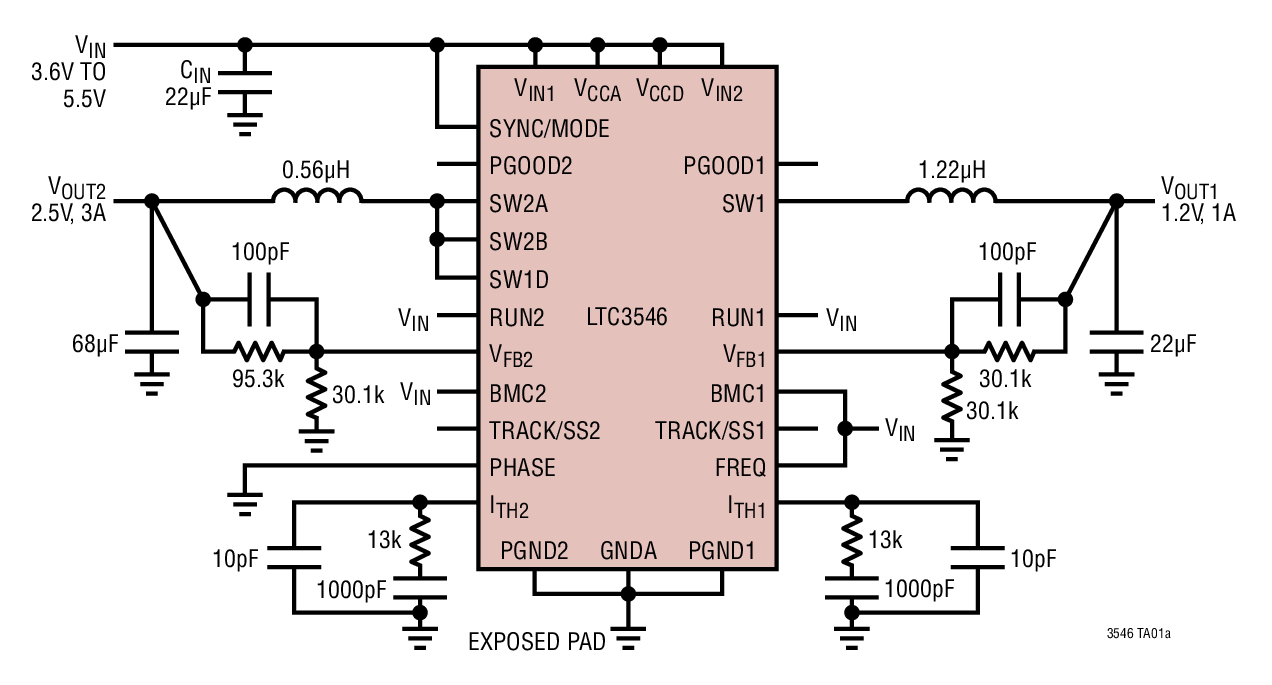

LTC^®3546 是一款双通道、恒定频率、同步降压型 DC/DC 转换器，适合中等功率应用。 该设计包括一个 2A 和一个 1A 主端输出开关。除了具备 2A/1A 电流输出能力之外，还可以外接一个 1A 从属输出开关至任一个主端输出，以构成 3A/1A 双通道稳压器或 2A/2A 双通道稳压器配置。

电源操作范围为 2.25V 至 5.5V。开关频率可被设定为 2.25MHz，可调范围为 0.75MHz 至 4MHz，或同步至一个外部时钟。每个输出的可调范围从 0.6V 至 5V，并具有接通电源跟踪功能。内部同步低 R_DS(ON) 电源开关在未使用外部肖特基二极管的情况下提供了高效率。

用户可选模式 (突发模式操作、脉冲跳跃和强制连续操作) 能够在纹波噪声和功率效率之间进行权衡折衷。突发模式操作可在轻负载条件下实现高效率。脉冲跳跃方式则能够在轻负载时提供低纹波噪声。

该器件能够提供低压差配置，而且两个通道均可在 100% 占空比条件下运作。在停机模式中，该器件的吸收电流 <1μA。
