特性

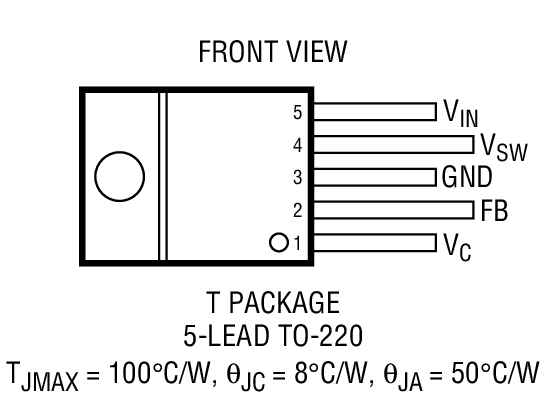

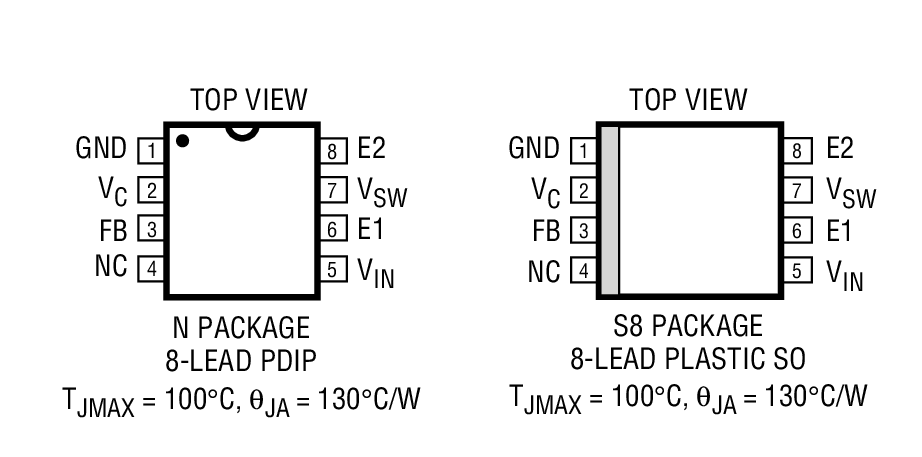

• 采用 MiniDIP、TO-220 和 TO-3 封装
• 宽输入电压范围：3V 至 60V
• 低静态电流：6mA
• 内部 1.25A 开关
• 所需的外部组件非常之少
• 具有针对过载的自我保护能力
• 可在几乎所有的开关拓扑中运作
• 停机模式仅吸收 50μA 电源电流
• 反激式调节模式具有完全浮动的输出
• 可从外部实现同步



产品详情和应用

LT^®1072 是一款单片式高功率开关稳压器。其可在所有标准的开关配置中运作，包括降压、升压、反激式、正激式、负输出和 “cuk”。一个高电流、高效率开关与所有的振荡器、控制器和保护电路一起集成在芯片之内。由于集成了所有的功能电路，因而允许将 LT1072 内置于一个标准的 5 引脚 TO-3 或 TO-220 功率型封装以及 8 引脚 miniDIP 封装之中。这使其极为简单易用，并可提供与采用 3 引脚线性稳压器时相似的 “防错型” 操作。

LT1072 采用 3V 至 60V 电源电压供电运作，且仅吸收 6mA 的静态电流。该器件能够在未采用外部功率器件的情况下输送高达 20W 的负载功率。通过运用电流模式开关方法，其实现了卓越的 AC 和 DC 负载及电压调节性能。

LT1072 拥有许多独特之处，这些特点甚至连目前市售的使用难度大得多的低功率控制芯片都不具备。其采用自适应抗饱和开关驱动以允许宽变化范围的负载电流，并避免效率下降。对于待机操作，一种在外部启动的停机模式可以把总电源电流减小至 50μA (典型值)。通过采用内置于 LT1072 中的任选 “反激式调节模式”，可产生完全隔离和稳定的输出，并不需要光耦合器或额外的变压器绕组。

• 逻辑电源 (5V/2.5A)
• 5V 逻辑至 ±15V 运放电源
• 离线式转换器 (高达 50W)
• 电池上变频器
• 电源逆变器 (正至负) 或 (负至正)
• 全浮动多输出
• 用于高电流电源的驱动器
