ADI亚德诺 RH1086M 产品介绍

2026-03-09 0次

特性

MIL-PRF-38535 V级兼容版本 – 5962R89981

绝对最大额定值

功耗：内部限制
输入至输出电压差分：25V
工作结温范围：
- 控制部分：–55°C至150°C
- 功率晶体管：–55°C至200°C

存储温度范围：-65°C至150°C
引脚温度（焊接，10秒）：300°C

产品详情和应用

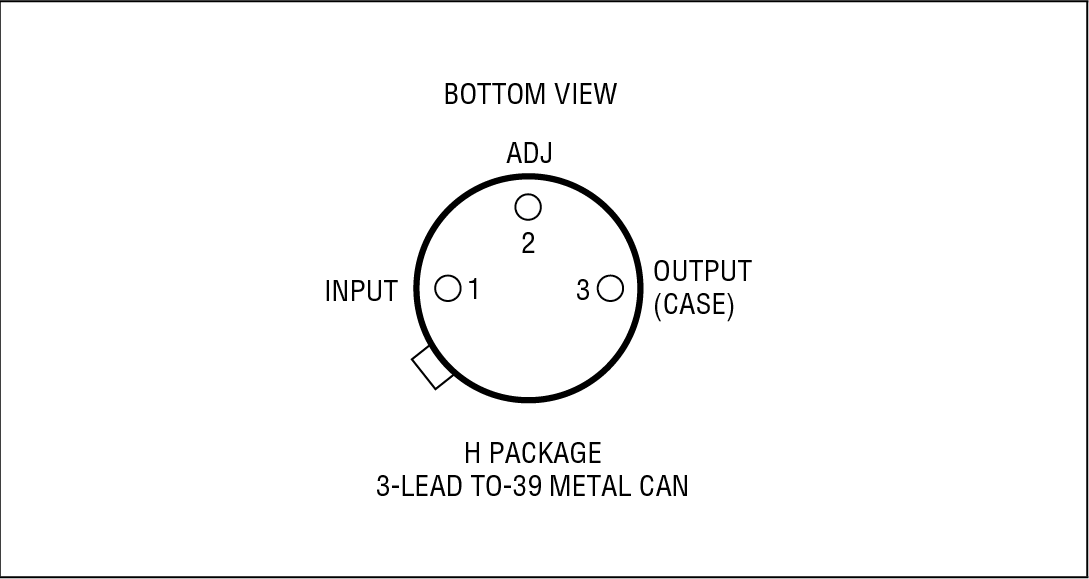

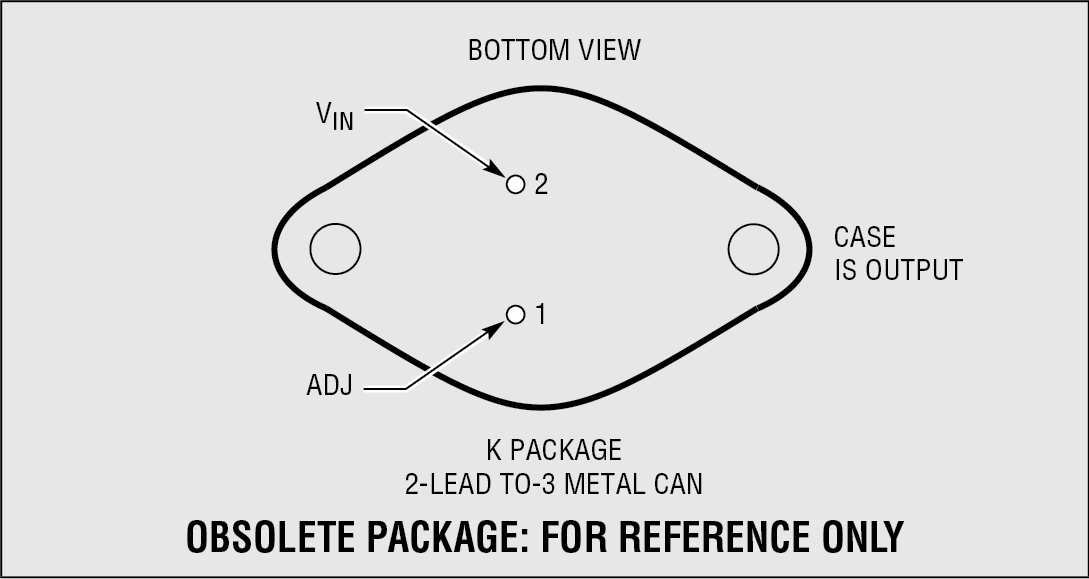

RH1086M 正可调稳压器专为提供 0.5A (对于 H 封装) 和 1.5A (对于 K 封装) 电流而设计，其效率高于目前市面上的同类器件。所有内部电路均专门针对在低至 1V 的输入-输出差分电压下工作而设计，而且压差电压全面规格为负载电流的函数。压差在最大输出电流下保证为 1.5V 的最大值，而在较低负载电流下则有所下降。片内修整功能可将输出电压调节至 1%。对电流限值也进行微调，从而较大限度减小过载情况下稳压器和电源电路上承受的应力。

RH1086M 与旧款 3 端稳压器引脚兼容。这款新器件需要一个 10µF 输出电容器。不过，在大多数稳压器设计中通常包含此电容器。

晶圆批次采用 ADI 内部开发、适合严苛军事应用的 Class S 流程至良率电路 (flow-to-yield circuit) 进行处理。

第三方供应商供货情况

我们与组装和测试内含 RH 芯片之封装产品的第三方供应商建立了合作伙伴关系。

有关 MSK 前缀产品的信息，请点击下表中的 Part Number，并向下滚动链接页面以查找器件型号。

产品型号

描述

SMD

MSK5970RH

1.5A正可调LDO

5962-09211

MSK5970RHL

1.5A正可调LDO

5962-09211
