特性

• 内置功率MOSFET，具有限流(3A典型值)功能
• 快速负载瞬态响应
• 外部基准输入，带基准输出缓冲器
• 1.1V至3.6V电源输入
• ±15mV (最大值)负载调节误差
• 热故障保护
• 关断输入
• 具有2ms (典型值)延时的电源就绪窗比较器

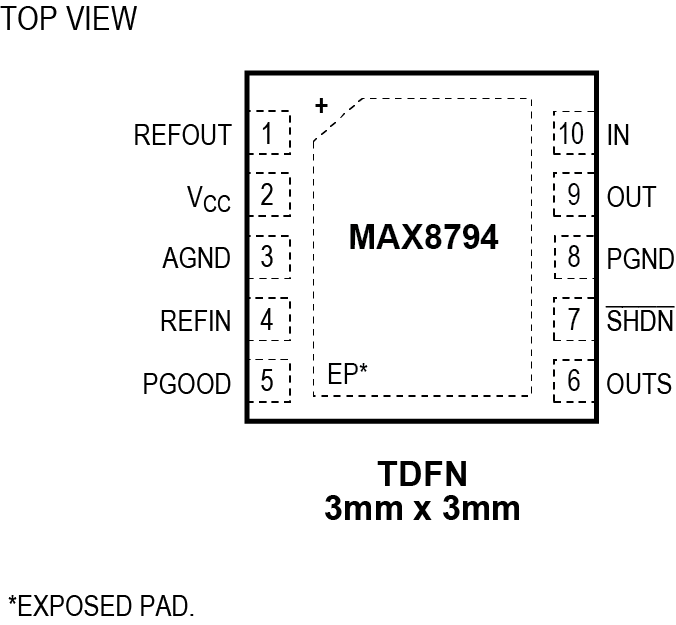

• 小尺寸、10引脚、3mm x 3mm TDFN封装
• 陶瓷或聚合物输出电容

产品详情和应用

MAX8794 DDR线性稳压器使用内置n沟道MOSFET，可以源出或吸入最高3A (典型值)的峰值电流。该线性稳压器利用低电压电源输入(V_IN = 1.1V至3.6V)可以提供精确的0.5V至1.5V输出。MAX8794使用独立的3.3V偏置电源为控制电路供电，并驱动内部n沟道MOSFET。

MAX8794具有限流及过热保护功能，避免损坏线性稳压器。此外，MAX8794能够产生电源就绪(PGOOD)信号，指示线性稳压器是否处于稳压状态。启动时，PGOOD在输出稳定2ms (典型值)之前保持低电平。内部软启动限制了输入浪涌电流。

MAX8794为需要跟踪输入基准的有源DDR端接总线供电。MAX8794还可用于需要动态调节输出电压的低功耗芯片组和图形处理器内核中。MAX8794采用10引脚、3mm x 3mm、TDFN封装。

应用

• 有源端接总线
• 芯片组/RAM供电，电压可低至0.5V
• DDR存储器端接
• 图形处理器核电源
• 笔记本电脑/台式计算机
